ঝিল্লী ডুয়াল এয়ার পরিচালিত ডায়াফ্র্যাগ পাম্প 1 ইঞ্চি পেট্রোকেমিক্যাল শিল্পের জন্য নন ফুটো

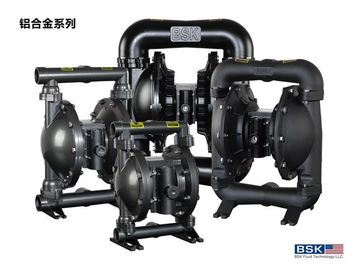

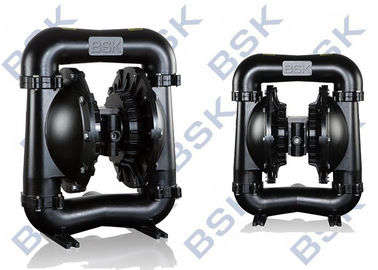

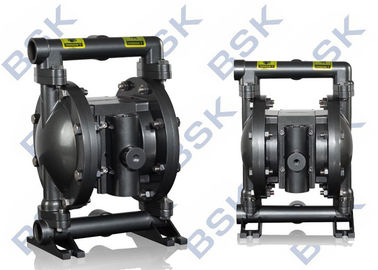

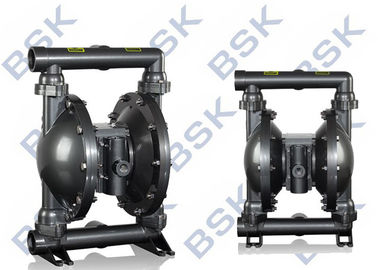

ঝিল্লী দ্বৈত / ডাবল ডায়াফ্র্যাগ পাম্প অ্যালুমিনিয়াম খাদ অ ফুটো

এয়ার ডায়াফ্র্যাগম পাম্প (এছাড়াও একটি ঝিল্লী পাম্প, বায়ু পরিচালিত ডাবল ডাইফ্র্যাগম পাম্প (AOOD) বা বায়ুসংক্রান্ত ডায়াফ্র্যাগ পাম্প হিসাবে পরিচিত ) যা রাবার, থার্মোপ্লাস্টিক বা টেফ্লোডিয়াফ্র্যাগম এর পারস্পরিক কার্যকরী সমন্বয় এবং ডায়াফ্রামের উভয় পাশে উপযুক্ত ভালভগুলির সমন্বয় ব্যবহার করে (চেক ভালভ , প্রজাপতি ভালভ, ফ্ল্যাপ ভালভ, বা শাট-অফ ভালভের অন্য কোন ফর্ম) একটি তরল পাম্প।

অ্যাপ্লিকেশন:

এটা ব্যাপকভাবে বর্জ্য জল চিকিত্সা, রাসায়নিক শিল্প, পেট্রোকেমিক্যাল প্রয়োগ করা হয়
শিল্প, পেইন্টিং, সিরামিক, পরিবেশগত সুরক্ষা, মুদ্রণ এবং রঞ্জনবিদ্যা, ইত্যাদি সব ধরণের মোকাবেলা
ক্ষয়কারী, উদ্বায়ী, জ্বলন্ত, কণা এবং উচ্চ সান্দ্রতা সঙ্গে বিষাক্ত তরল।

বিশেষ উল্লেখ

এয়ার ডাইফ্র্যাগম পাম্প
1. অ লিকেজ
2. গুড স্ব priming কর্মক্ষমতা
3. মাঝারি সব ধরনের convey
4. উপাদান: কাস্ট ইস্পাত, আলু, এসএস, পিপি

সাধারণ বিবরণ

ডায়াফ্র্যাগ পাম্প উচ্চ বায়ু চাপ এবং উপলব্ধ উপাদান সামঞ্জস্য বিকল্পের AB রাস্তা পরিসীমাতেও উচ্চ ভলিউম সরবরাহ সরবরাহ করে। মডেল এবং বিকল্প চার্টটি পড়ুন। পাম্পটি মডুলারযুক্ত বায়ু মোটর এবং তরল বিভাগে সরবরাহ করা হয়।

বায়ু পরিচালিত ডায়াফ্র্যাগ পাম্প বাতাসের চেম্বারের চাপের পার্থক্য ব্যবহার করে তরল চেম্বারে ইনটেক তরল চাপ এবং ইতিবাচক তরল চাপ সৃষ্টি করে। বল ভালভ তরল এর প্রবাহ প্রবাহ নিশ্চিত করতে পারেন।

পাম্প সাইক্লিং শুরু হবে কারণ বায়ু চাপ প্রয়োগ করা হবে এবং এটি পাম্প চালিয়ে যাবে এবং চাহিদাটি ধরে রাখতে থাকবে। এটি লাইনের পূর্বনির্ধারণ তৈরি এবং বজায় রাখবে এবং একবার সর্বাধিক লাইন চাপে পৌঁছানোর পরে সাইক্লিং বন্ধ করবে (ডিভাইসটি বন্ধ করে দেওয়া) এবং প্রয়োজনীয় হিসাবে পাম্পিং পুনরায় শুরু করবে।

A 2 5 XX - XXX - X ( মডেল নির্বাচন)

পাইপ মুখ ফরম: এ-বিএসপি বি-এনপিটি (এফ) সি-ফ্ল্যাঞ্জ

ডায়াফ্র্যাগ উপাদান: 9 - Santoprene এইচ - Hytrel টি - PTFE / Santoprene

বল উপাদান: 9-স্যানটোপিন এইচ - হাইট্রাই টি - পিটিএফআই এ - Acetal

বল সীট ​​উপাদান: পি / কে-পলিপ্রোপলিনে / Kynoar এসএস স্টেইনলেস স্টীল

পাম্প উপাদান: এসএস স্টেইনলেস স্টীল AL- অ্যালুমিনিয়াম খাদ সিআই-কার্বন ইস্পাত পি / কে-পলিপ্রোপলিনি / কিনোয়ার

সর্বোচ্চ ফলিত তাপমাত্রা সীমা (ডায়াফ্র্যাগ / বল / সীল উপাদান)

Acetal ··············································· 40 ° - 150 ডিগ্রি ফারেনহাইট (4.4-65.5 ডিগ্রি সেলসিয়াস)

Santoprene ················································· ······································· -40 ° - 225 ° F (-40 ° - 107.2 ° C) Teflon ············································ ·················································· · তাপমাত্রা 40 ° - 220 ডিগ্রি ফারেনহাইট (4.4 ডিগ্রি - 104 ডিগ্রি সেলসিয়াস) নিরিয়ালে ······························· ·················································· ·················· 10 ° - 180 ডিগ্রি ফারেনহাইট (-12 ডিগ্রী - 82 ডিগ্রি সেলসিয়াস) Viton ················ ·················································· ······························ -40 ° - 350 ° F (-40 ° -176.6 ° C) হিট্রেল · ··································· ·················································· ··········· -20 ° -150 ° F (-12 ° - 93 ডিগ্রি ফারেনহাইট) Kynar ··············································· -20 ° -150 ° F ·················································· ························ 10 ° -200 ° F (-28.9 ° - 65.5 ° C) Polypropylene ·················································· ································ 32 ° - 175 ° F (0-79.4 ° C)

1 " ফ্লো ডায়াগ্রাম
