পণ্যের বিবরণ:
প্রদান:
|
| উৎপাদন: | এয়ার অপারেটেড ডাবল ডায়াফ্রাম পাম্প | ওজন: | 45 কেজি |
|---|---|---|---|
| বৈশিষ্ট্য: | খাদ্য গ্রেড পরিষ্কার করা সহজ | সর্বোচ্চ কণা আকার: | 7 মিমি |
| ব্যবহার: | খাদ্য | চাপ: | উচ্চ চাপ |
| শক্তি: | বায়ুসংক্রান্ত | গঠন: | মধ্যচ্ছদা পাম্প |
| উপাদান: | মরিচা রোধক স্পাত | ভেজা শেষ: | কাস্ট আয়রন/অ্যালুমিনিয়াম/ স্টেইনলেস স্টীল |
| লক্ষণীয় করা: | এফডিএ বায়ুসংক্রান্ত ডায়াফ্রাম পাম্প,খাদ্য শিল্প বায়ুসংক্রান্ত মধ্যচ্ছদা পাম্প,উচ্চ চাপ বায়ুসংক্রান্ত মধ্যচ্ছদা পাম্প |
||

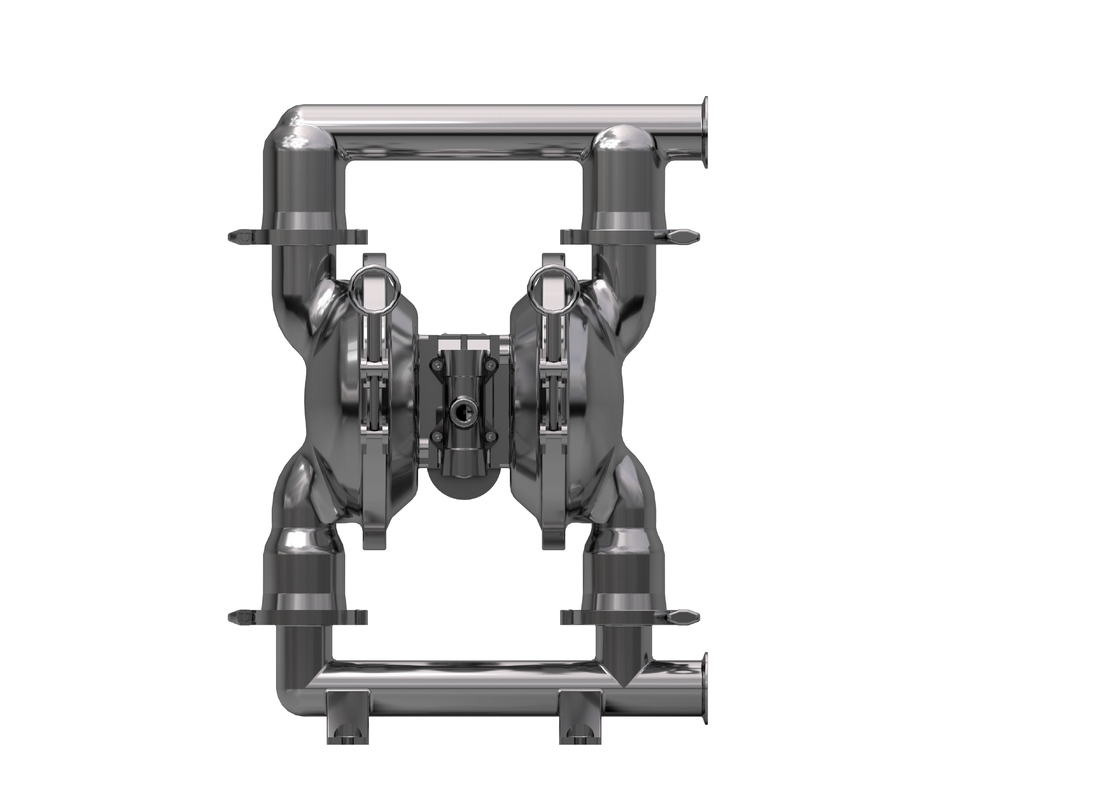

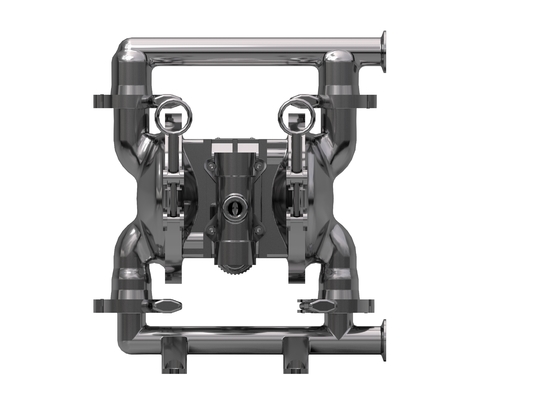

খাদ্য শিল্প টমেটো সসের জন্য এফডিএ বায়ুচালিত বায়ুসংক্রান্ত ডায়াফ্রাম পাম্প
খাদ্য শিল্প সাবমার্সিবল ডায়াফ্রাম পাম্প মেমব্রেন পাম্প
খাদ্য শিল্পের জন্য 3A FDA বায়ুচালিত বায়ুসংক্রান্ত পাম্প;
সমস্ত উপকরণ খাদ্যের প্রয়োজনীয়তা পূরণ করে
স্টেইনলেস স্টীল উপাদান, বাতা লিঙ্ক, ইনস্টল করা সহজ, পরিষ্কার করা সহজ।
FDA অনুগত সমাধান ডায়াফ্রাম পাম্পস্পেসিফিকেশন
এয়ার ডায়াফ্রাম পাম্প
1. অ ফুটো
2. ভাল স্ব প্রাইমিং কর্মক্ষমতা
3. সব ধরনের মাধ্যম বোঝান
সাবমার্সিবল ডায়াফ্রাম পাম্প পরিচিতি
এয়ার ডায়াফ্রাম পাম্প(এছাড়াও একটি হিসাবে পরিচিতমেমব্রেন পাম্প, বায়ু চালিত ডাবল ডায়াফ্রাম পাম্প (AOOD)বাবায়ুসংক্রান্ত ডায়াফ্রাম পাম্প)যা তরল পাম্প করতে রাবার, থার্মোপ্লাস্টিক বা মধ্যচ্ছদা এবং ডায়াফ্রামের উভয় পাশে উপযুক্ত ভালভের (ভালভ, বাটারফ্লাই ভালভ, ফ্ল্যাপ ভালভ, বা অন্য যে কোনও শাট-অফ ভালভ চেক) এর পারস্পরিক ক্রিয়াগুলির সংমিশ্রণ ব্যবহার করে।
অ্যারো সাবমারসিবল ডায়াফ্রাম পাম্প প্যারামিটার
অ্যারো সাবমারসিবল ডায়াফ্রাম পাম্পের প্রধান সুবিধা
1, বায়ু শক্তি ব্যবহারের কারণে, প্রবাহ স্বয়ংক্রিয়ভাবে রপ্তানি প্রতিরোধের অনুযায়ী পরিবর্তিত হয়।যা উচ্চ সান্দ্রতা তরল জন্য উপযুক্ত.
2, দাহ্য এবং বিস্ফোরক পরিবেশে, পাম্পটি নির্ভরযোগ্য এবং কম খরচে, স্পার্ক তৈরি করবে না এবং অতিরিক্ত গরম হবে না,
3, পাম্প ভলিউম ছোট, সরানো সহজ, কোন ভিত্তি প্রয়োজন, সুবিধাজনক ইনস্টলেশন এবং অর্থনীতি.মোবাইল কনভেয়িং পাম্প হিসাবে ব্যবহার করা যেতে পারে।
4, যেখানে বিপদ আছে, ক্ষয়কারী পদার্থ প্রক্রিয়াকরণ, ডায়াফ্রাম পাম্প সম্পূর্ণরূপে বাইরের সাথে আলাদা করা যেতে পারে।
5, পাম্প শিয়ারিং বল কম, মাঝারি থেকে শারীরিক প্রভাব ছোট, অস্থির রসায়ন তরল বহন করার জন্য ব্যবহার করা যেতে পারে।
এয়ার ডায়াফ্রাম পাম্পআবেদন:
দুধ, রস, চকলেট,
মরিচের সস, দই,
শুয়োরের রক্ত, আইসক্রিম
পশু অভ্যন্তরীণ
FD 64 XX - XXX - X (মডেল নির্বাচন)
পাইপের মুখের ফর্ম: A-BSP B-NPT(F) C-ফ্ল্যাঞ্জ
ডায়াফ্রাম উপাদান: 9 - স্যান্টোপ্রিন এইচ - হাইট্রেল টি - PTFE/স্যান্টোপ্রিন
বল উপাদান:9 -স্যান্টোপ্রিন এইচ - হাইট্রে টি - পিটিএফই এ - অ্যাসিটাল
বল আসন উপাদান: P/K -Polypropylene/Kynoar SS -স্টেইনলেস স্টীল
পাম্প উপাদান: SS-স্টেইনলেস স্টীল AL-অ্যালুমিনিয়াম অ্যালয় CI-কার্বন স্টিল P/K-Polypropylene/Kynoar
সর্বোচ্চ প্রয়োগকৃত তাপমাত্রা সীমা(ডায়াফ্রাম / বল / সীল উপাদান)
Acetal ····················································································° - 150°F (4.4- 65.5°C)
স্যান্টোপ্রেনি···············································-৪০°- ২২৫°ফা (- 40°- 107.2°C) ·················································· ·····40°- 220°ফা (4.4°- 104°C) নাইট্রিল·························· ··················10°- 180°ফা (-12°- 82°C) ভিটন··············· ····························-40°- 350°F (-40°-176.6°C) হাইট্রেল ········································- 20°-150°F (-12°- 93°C) Kynar········································· ···············10°-200°F (-28.9°- 65.5°C) পলিপ্রোপিলিন·················· ······································°- 175°ফা (0-79.4°C)
খাদ্য স্বাস্থ্যবিধি মান মেনে চলুন
প্রকৌশল প্রকল্প:
তরল বিভাগে অংশ বিচ্ছিন্ন করা
ক)প্রথমে, পাইপলাইন সিস্টেম থেকে পাম্পটি সরান এবং পাম্পের ভিতরের উপাদানগুলি নিষ্কাশন করুন।খ) একটি পরিষ্কার কাজের পরিবেশে পাম্প রাখুন।গ) প্রথমে পাম্প থেকে আউটলেট পাইপ (1) ভেঙে ফেলুন এবং তারপরে তরল ক্যাপের উপরের প্রান্ত থেকে বল (2), ও কাপ (3) এবং (47) এবং বল সীট (4) বের করুন (5) ক্রমানুসারে.এর পরে, পাম্পটি উল্টো করে রাখুন এবং ইনলেট পাইপ (11) ভেঙে ফেলুন যাতে তরল ক্যাপ (5) থেকে O কাপ (3) এবং (47), বল সীট (4) এবং বল (2) বের করা যায়।ঘ) ক্যাপটি আলাদা করতে দুটি তরল ক্যাপের চারপাশে বোল্টগুলি ছেড়ে দিন (5)।e) ডায়াফ্রাম স্ক্রু (10) ছেড়ে দিন এবং উভয় প্রান্ত থেকে ডায়াফ্রাম ওয়াশার (7), (8) এবং ডায়াফ্রাম (6) সরিয়ে দিন।ডায়াফ্রাম রড (23) সরান এবং ঠোঁটের আকৃতির সিল রিং (25) প্রতিস্থাপন করা যেতে পারে।এয়ার ভালভের জন্য যন্ত্রাংশ বিচ্ছিন্ন করা f)প্রথমে বোল্টটি (39) আলগা করুন এবং তারপরে এয়ার ভালভের আবরণ (38), এয়ার ব্যাফেল (42) এবং সিলিং গ্যাসকেট (40), এবং (41) ভেঙে ফেলুন।g) এয়ার ভালভ কেসিং (38) থেকে ভালভ স্লাইস (36) এবং ভালভ প্লেট (37) বের করুন।h) সার্ক্লিপ (29) ভেঙে ফেলুন এবং এয়ার ভালভ কেসিং (38) এর উভয় প্রান্ত থেকে লিমিট এন্ড ক্যাপ (31) বের করুন এবং আপনি প্রয়োজন অনুযায়ী কাপ (30) প্রতিস্থাপন করতে পারেন।i)আপনি হাত দিয়ে এয়ার ভালভের আবরণ (38) থেকে স্পুল (35) বের করার পর ঠোঁট-টাইপ প্যাকিং (33) পরীক্ষা করতে পারেন।পাইলট ভালভের জন্য যন্ত্রাংশ বিচ্ছিন্ন করা j) 4 বোল্ট আলগা করুন (16) প্রথমে সিলিন্ডারের মাথাটি ঠিক করুন এবং তারপরে সিলিন্ডারের মাথা (14) এবং (18) উভয় প্রান্তে ভেঙে ফেলুন এবং O কাপ (17) সরিয়ে দিন।k) মোটর কেসিং (15) এর খাঁজ থেকে সিলিং গ্যাসকেট (19) সরান।l) মোটর কেসিং (15) থেকে পাইলট রড (22) এবং ট্রিগার রড (45) বের করুন এবং আপনি ট্রিগার রডে লিপ-টাইপ প্যাকিং (20) বা পাইলট রডে O কাপ (44) প্রতিস্থাপন করতে পারেন।ডায়াফ্রাম পাম্পের পুনঃসংযোজন পাম্পের পুনঃসংযোজন ধাপগুলি বিচ্ছিন্নকরণের সাথে সামঞ্জস্যপূর্ণ নয়, তাই আপনাকে অনুগ্রহ করে পুনঃসংযোজন প্রক্রিয়ায় নিম্নলিখিতগুলিতে মনোযোগ দিতে বলা হচ্ছে: 1) সমস্ত সিলিং উপাদানগুলির পাশাপাশি তাদের যোগাযোগের অংশগুলি অবশ্যই গ্রীস করা উচিত। .2) সমস্ত সিলিং উপাদান ব্যবহার করার আগে দয়া করে সাবধানে পরীক্ষা করুন যে তারা ক্ষতিগ্রস্ত হয়েছে কিনা, যেমন পৃষ্ঠের ক্ষতি।ক্ষতিগ্রস্ত হলে, নতুনগুলি প্রতিস্থাপন করুন।3) লিপ-টাইপ প্যাকিংয়ের ঠোঁটের দিক (20)(, 25) এবং (33) চার্টে দেখানো দিকটির সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত।4) একটি ভাল সিলিং ফলাফল অর্জনের জন্য তরল ক্যাপের বোল্টগুলিকে পর্যায়ক্রমে বিপরীত কোণ দ্বারা বেঁধে রাখা উচিত।সমস্যা সমাধান 1. কিছু তরল বায়ু প্রবাহ বরাবর নিষ্কাশন খোলার থেকে নিষ্কাশন করা হয়.কোন ক্ষতির জন্য ডায়াফ্রাম পরীক্ষা করুন।শিথিলতা জন্য ডায়াফ্রাম স্ক্রু পরীক্ষা করুন 2. আউটলেট তরলে বায়ু বুদবুদ আছে ভাল সিলিং জন্য সাকশন পাইপ সংযোগ পরীক্ষা করুন.ভাল সিলিংয়ের জন্য সাকশন পাইপ এবং ইনটেক ম্যানিফোল্ডের মধ্যে সংযোগ পরীক্ষা করুন।ইনটেক ম্যানিফোল্ড এবং ফ্লুইড ক্যাপের মধ্যে O রিং পরীক্ষা করুন শিথিলতার জন্য ডায়াফ্রাম স্ক্রুগুলি পরীক্ষা করুন 3. কম পাম্প আউটপুট পরীক্ষা করুন বায়ু সরবরাহ স্থিতিশীল রয়েছে।কোনো ব্লকেজের জন্য ইনলেট/আউটলেট চেক করুন।এয়ার টাইটনেসের জন্য ইনটেক ম্যানিফোল্ড সংযোগকারী সংযোগকারীগুলি পরীক্ষা করে দেখুন বলটি সিটে আটকে নেই বা বলটি অনুপযুক্তভাবে বসে নেই৷4. বায়ু নিষ্কাশন খোলা থেকে নিষ্কাশন করা হয় যখন কোন পারস্পরিক আন্দোলন নেই.স্লাইড ভালভ (35) এ সিল রিং (33) চেক করুন।ট্রিগার রড (45) এ সিল রিং (20) চেক করুন।ডায়াফ্রাম লিঙ্ক রডে সিল রিং (25) চেক করুন
