পণ্যের বিবরণ:
প্রদান:
|
| গ্যারান্টি:: | 12 মাস | উৎপাদন: | লিকেজ নেই সাবমারসিবল ডায়াফ্রাম পাম্প |
|---|---|---|---|
| সর্বাধিক প্রবাহ হার: | 378l/মিনিট | সর্বোচ্চ উত্তোলন: | 70মি |
| ব্যবহার: | বায়ুনিষ্কাশনযন্ত্র | বৈশিষ্ট্য: | উচ্চতর দক্ষতা |
| বিশেষভাবে তুলে ধরা: | 70m নো লিকেজ AODD পাম্প,378L/মিনিট AODD ডায়াফ্রাম পাম্প,CE সার্টিফিকেট AODD পাম্প |
||

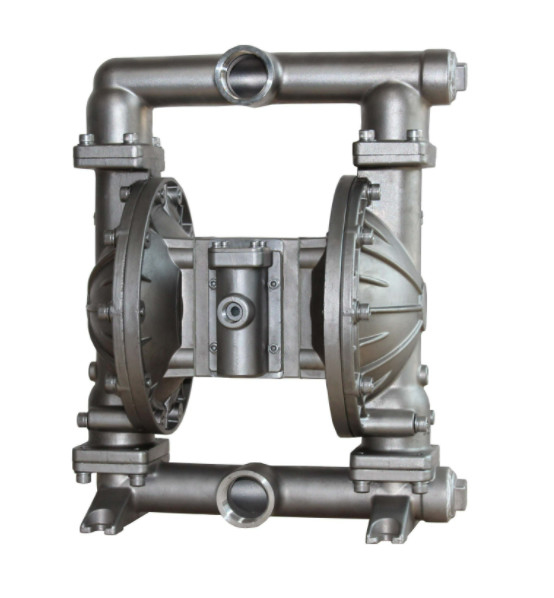

70মি এয়ার ড্রাইভেন ডাবল ডায়াফ্রাম পাম্প নো লিকেজ AOOD 378L/মিনিট
সাবমার্সিবল ডায়াফ্রাম পাম্প পরিচিতি
ডায়াফ্রাম পাম্প উচ্চ ভলিউম ডেলিভারি অফার করে এমনকি কম বায়ুচাপ এবং উপাদান সামঞ্জস্যের বিকল্পগুলির ab রাস্তা পরিসরে। মডেল এবং বিকল্প চার্ট পড়ুন। পাম্পটি মডুলারাইজড এয়ার মোটর এবং তরল অংশের সাথে সরবরাহ করা হয়েছে।
বায়ুচালিত ডায়াফ্রাম পাম্পটি পর্যায়ক্রমে বায়ু চেম্বারে চাপের পার্থক্য ব্যবহার করে তরল চেম্বারে গ্রহণযোগ্য তরল চাপ এবং ধনাত্মক তরল চাপ তৈরি করে।বল ভালভ তরল এগিয়ে প্রবাহ নিশ্চিত করতে পারেন.
বায়ুচাপ প্রয়োগের সাথে সাথে পাম্প সাইক্লিং শুরু হবে এবং এটি পাম্প করতে থাকবে এবং চাহিদার সাথে তাল মিলিয়ে চলবে।এটি লাইন প্রেসার তৈরি ও বজায় রাখবে - নিশ্চিত এবং সর্বোচ্চ লাইন চাপে পৌঁছে গেলে সাইকেল চালানো বন্ধ করে দেবে (ডিস-পেনসিং ডিভাইস বন্ধ) এবং প্রয়োজন অনুযায়ী আবার পাম্পিং শুরু করবে।
এয়ার ডায়াফ্রাম পাম্প(এছাড়াও একটি হিসাবে পরিচিতমেমব্রেন পাম্প, বায়ু চালিত ডাবল ডায়াফ্রাম পাম্প (AOOD)বাবায়ুসংক্রান্ত ডায়াফ্রাম পাম্প)যা তরল পাম্প করতে রাবার, থার্মোপ্লাস্টিক বা মধ্যচ্ছদা এবং ডায়াফ্রামের উভয় পাশে উপযুক্ত ভালভের (ভালভ, বাটারফ্লাই ভালভ, ফ্ল্যাপ ভালভ বা অন্য যে কোনও শাট-অফ ভালভ পরীক্ষা করুন) এর পারস্পরিক ক্রিয়াগুলির সংমিশ্রণ ব্যবহার করে।
সাবমার্সিবল ডায়াফ্রাম পাম্প প্যারামিটার
| আইটেম | বর্ণনা | ইউনিট | রেফারেন্স চিত্র |
| 1 | সর্বোচ্চ বায়ু প্রবেশের চাপ | এমপিএ | 0.83 |
| 2 | সর্বাধিক প্রবাহ হার | এল/মিনিট | 378 |
| 3 | সর্বোচ্চ উত্তোলন | এম | 70 |
| 4 | সর্বোচ্চ আউটলেট চাপ | এমপিএ | 0.83 |
| 5 | সর্বোচ্চ কণা আকার | মিমি | 6 |
| 6 | ওজন | কেজি | 23 |
| 7 | শব্দ স্তর | ডিবি | 70 |
সাবমার্সিবল ডায়াফ্রাম পাম্প অ্যাপ্লিকেশন:
বায়ুসংক্রান্ত ডায়াফ্রাম পাম্প একটি নতুন কনভেয়িং মেশিন, যা অভিনব ধরনের পাম্প।শক্তির উত্স হিসাবে সংকুচিত বায়ু, এটি যে কোনও ক্ষয়কারী তরল, কণাযুক্ত তরল, উচ্চ সান্দ্রতা, সহজ উদ্বায়ী, দাহ্য, অত্যন্ত বিষাক্ত তরল ব্যবহার করা যেতে পারে।
A 2 5 XX - XXX - X (মডেল নির্বাচন)
পাইপের মুখের ফর্ম: A-BSP B-NPT(F) C-ফ্ল্যাঞ্জ
ডায়াফ্রাম উপাদান: 9 - স্যান্টোপ্রিন এইচ - হাইট্রেল টি - PTFE/স্যান্টোপ্রিন
বল উপাদান:9 -স্যান্টোপ্রিন এইচ - হাইট্রে টি - পিটিএফই এ - অ্যাসিটাল
বল আসন উপাদান: P/K -Polypropylene/Kynoar SS -স্টেইনলেস স্টীল
পাম্প উপাদান: SS-স্টেইনলেস স্টীল AL-অ্যালুমিনিয়াম অ্যালয় CI-কার্বন স্টিল P/K-Polypropylene/Kynoar
সর্বোচ্চ প্রয়োগকৃত তাপমাত্রা সীমা(ডায়াফ্রাম / বল / সীল উপাদান)
Acetal ····················································································° - 150°F (4.4- 65.5°C)
স্যান্টোপ্রেনি···································-40°- 225°ফা ( -40°- 107.2°C) ·················································· ········40°- 220°F (4.4°- 104°C) নাইট্রিল························· ··································10°- 180°F (-12°- 82°C) ভিটন············ ··································-40°- 350°F (-40° -176.6°C) হাইট্রেল······················································ ·····-20°-150°F (-12°- 93°C) Kynar····································· ······················10°-200°F (-28.9°- 65.5°C) পলিপ্রোপিলিন ············ ··························· 32°- 175°F (0-79.4°C)
বায়ু এবং তৈলাক্তকরণের জন্য প্রয়োজনীয়তা
অতিরিক্ত বায়ুচাপ।পাম্প ক্ষতি, ব্যক্তিগত আঘাত বা সম্পত্তি ক্ষতি হতে পারে.
অপারেটিং নির্দেশাবলী
তরল বিভাগ পুনরায় একত্রিত করা
তরল বিভাগে অংশ বিচ্ছিন্ন করা
ক)প্রথমে, পাইপলাইন সিস্টেম থেকে পাম্পটি সরান এবং পাম্পের ভিতরের উপাদানগুলি নিষ্কাশন করুন।খ) একটি পরিষ্কার কাজের পরিবেশে পাম্প রাখুন।গ) প্রথমে পাম্প থেকে আউটলেট পাইপ (1) ভেঙে ফেলুন এবং তারপরে তরল ক্যাপের উপরের প্রান্ত থেকে বল (2), ও কাপ (3) এবং (47) এবং বল সীট (4) বের করুন (5) ক্রমানুসারে.এর পরে, পাম্পটি উল্টো করে রাখুন এবং ইনলেট পাইপ (11) ভেঙে ফেলুন যাতে তরল ক্যাপ (5) থেকে O কাপ (3) এবং (47), বল সীট (4) এবং বল (2) বের করা যায়।ঘ) ক্যাপটি আলাদা করতে দুটি তরল ক্যাপের চারপাশে বোল্টগুলি ছেড়ে দিন (5)।e) ডায়াফ্রাম স্ক্রু (10) ছেড়ে দিন এবং উভয় প্রান্ত থেকে ডায়াফ্রাম ওয়াশার (7), (8) এবং ডায়াফ্রাম (6) সরিয়ে দিন।ডায়াফ্রাম রড (23) সরান এবং ঠোঁটের আকৃতির সিল রিং (25) প্রতিস্থাপন করা যেতে পারে।এয়ার ভালভের জন্য যন্ত্রাংশ বিচ্ছিন্ন করা f)প্রথমে বোল্টটি (39) আলগা করুন এবং তারপরে এয়ার ভালভের আবরণ (38), এয়ার ব্যাফেল (42) এবং সিলিং গ্যাসকেট (40), এবং (41) ভেঙে ফেলুন।g) এয়ার ভালভ কেসিং (38) থেকে ভালভ স্লাইস (36) এবং ভালভ প্লেট (37) বের করুন।h) সার্ক্লিপ (29) ভেঙে ফেলুন এবং এয়ার ভালভ কেসিং (38) এর উভয় প্রান্ত থেকে লিমিট এন্ড ক্যাপ (31) বের করুন এবং আপনি প্রয়োজন অনুযায়ী কাপ (30) প্রতিস্থাপন করতে পারেন।i)আপনি হাত দিয়ে এয়ার ভালভের আবরণ (38) থেকে স্পুল (35) বের করার পর ঠোঁট-টাইপ প্যাকিং (33) পরীক্ষা করতে পারেন।পাইলট ভালভের জন্য যন্ত্রাংশ বিচ্ছিন্ন করা j) 4 বোল্ট আলগা করুন (16) প্রথমে সিলিন্ডারের মাথাটি ঠিক করুন এবং তারপরে সিলিন্ডারের মাথা (14) এবং (18) উভয় প্রান্তে ভেঙে ফেলুন এবং O কাপ (17) সরিয়ে দিন।k) মোটর কেসিং (15) এর খাঁজ থেকে সিলিং গ্যাসকেট (19) সরান।l) মোটর কেসিং (15) থেকে পাইলট রড (22) এবং ট্রিগার রড (45) বের করুন এবং আপনি ট্রিগার রডে লিপ-টাইপ প্যাকিং (20) বা পাইলট রডে O কাপ (44) প্রতিস্থাপন করতে পারেন।ডায়াফ্রাম পাম্পের পুনঃসংযোজন পাম্পের পুনঃসংযোজন ধাপগুলি বিচ্ছিন্নকরণের সাথে সামঞ্জস্যপূর্ণ নয়, তাই আপনাকে অনুগ্রহ করে পুনঃসংযোজন প্রক্রিয়ায় নিম্নলিখিতগুলিতে মনোযোগ দিতে বলা হচ্ছে: 1) সমস্ত সিলিং উপাদানগুলির পাশাপাশি তাদের যোগাযোগের অংশগুলি অবশ্যই গ্রীস করা উচিত। .2) সমস্ত সিলিং উপাদান ব্যবহার করার আগে দয়া করে সাবধানে পরীক্ষা করুন যে তারা ক্ষতিগ্রস্ত হয়েছে কিনা, যেমন পৃষ্ঠের ক্ষতি।ক্ষতিগ্রস্ত হলে, নতুনগুলি প্রতিস্থাপন করুন।3) লিপ-টাইপ প্যাকিংয়ের ঠোঁটের দিক (20)(, 25) এবং (33) চার্টে দেখানো দিকটির সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত।4) একটি ভাল সিলিং ফলাফল অর্জনের জন্য তরল ক্যাপের বোল্টগুলিকে পর্যায়ক্রমে বিপরীত কোণ দ্বারা বেঁধে রাখা উচিত।সমস্যা সমাধান 1. কিছু তরল বায়ু প্রবাহ বরাবর নিষ্কাশন খোলার থেকে নিষ্কাশন করা হয়.কোন ক্ষতির জন্য ডায়াফ্রাম পরীক্ষা করুন।শিথিলতা জন্য ডায়াফ্রাম স্ক্রু পরীক্ষা করুন 2. আউটলেট তরলে বায়ু বুদবুদ আছে ভাল সিলিং জন্য সাকশন পাইপ সংযোগ পরীক্ষা করুন.ভাল সিলিংয়ের জন্য সাকশন পাইপ এবং ইনটেক ম্যানিফোল্ডের মধ্যে সংযোগ পরীক্ষা করুন।ইনটেক ম্যানিফোল্ড এবং ফ্লুইড ক্যাপের মধ্যে O রিং পরীক্ষা করুন শিথিলতার জন্য ডায়াফ্রাম স্ক্রুগুলি পরীক্ষা করুন 3. কম পাম্প আউটপুট পরীক্ষা করুন বায়ু সরবরাহ স্থিতিশীল রয়েছে।কোনো ব্লকেজের জন্য ইনলেট/আউটলেট চেক করুন।এয়ার টাইটনেসের জন্য ইনটেক ম্যানিফোল্ড সংযোগকারী সংযোগকারীগুলি পরীক্ষা করে দেখুন বলটি সিটে আটকে নেই বা বলটি অনুপযুক্তভাবে বসে নেই৷4. বায়ু নিষ্কাশন খোলা থেকে নিষ্কাশন করা হয় যখন কোন পারস্পরিক আন্দোলন নেই.স্লাইড ভালভ (35) এ সিল রিং (33) চেক করুন।ট্রিগার রড (45) এ সিল রিং (20) চেক করুন।ডায়াফ্রাম লিঙ্ক রডে সিল রিং (25) চেক করুন।
FAQ
1. প্রশ্ন: আপনি একটি কারখানা বা ট্রেডিং কোম্পানি?
উত্তর: আমরা সাংহাইতে প্রস্তুতকারক।
2. প্রশ্ন: আপনার পেমেন্ট কি?
উত্তর: টি/টি, ওয়েস্টার্ন ইউনিয়ন, এল/সি ইত্যাদি।
3. প্রশ্ন: প্যাকেজ সম্পর্কে কি?
উত্তর: স্ট্যান্ডার্ড এক্সপোর্ট প্লাইউড কেস বা শক্ত কাগজ।
4. প্রশ্ন: ওয়ারেন্টি কতক্ষণ?
উত্তর: পরিধানযোগ্য অংশগুলি ছাড়া আমাদের 1 বছরের ওয়ারেন্টি রয়েছে।
5. প্রশ্ন: পণ্য ব্যবহার আছে?
উত্তর: পাম্প চিনাবাদাম, আচার, টমেটো স্লারি, লাল সসেজ, চকোলেট, হপস এবং সিরাপ ইত্যাদি চুষতে পারে।
পাম্প পেইন্ট, রঙ্গক, আঠা এবং আঠালো ইত্যাদি চুষতে পারে।
পাম্প টালি, চীনামাটির বাসন, ইট এবং চিনাওয়্যার ইত্যাদির বিভিন্ন চকচকে স্লারি চুষতে পারে।
