পণ্যের বিবরণ:
প্রদান:
|
| বিশেষভাবে তুলে ধরা: | সংকুচিত বায়ু diaphragm পাম্প,2 ইঞ্চি বায়ু diaphragm পাম্প |
||
|---|---|---|---|
Submersible সঙ্গে Teflon Aro ডাবল ডায়াফ্র্যাগ পাম্প যান্ত্রিক
কাজ নীতি
একটি দ্বৈত পাম্প চেম্বারে একটি মধ্যচ্ছদা দিয়ে সজ্জিত, যা একটি কেন্দ্র দম্পতি স্টেম দ্বারা সংযুক্ত করা হয়। সংকোচিত বায়ু পাম্প ইনলেট ভালভ থেকে আসে এবং এক গহ্বর প্রবেশ করে, মধ্যচ্ছদা আন্দোলনকে ধাক্কা দেয়, এবং অন্য গহ্বর থেকে নির্গত গ্যাসগুলিকে। গন্তব্যে একবার, গ্যাস বিতরণের উপাদান স্বয়ংক্রিয়ভাবে অন্য চেম্বারে বায়ু সংকুচিত হবে, ডায়াফ্রামটিকে বিপরীত দিক থেকে ধাক্কা দেবে, এভাবে দুই ডায়াফ্রামটি ক্রমাগত চলমান চলমান চলমান সংহতকরণ তৈরি করবে।
সংকোচিত বায়ু ভালভের মধ্যে যায়, ডায়াফ্রামটি সঠিক গতিতে করে এবং চেম্বার সাকশন মাঝারি করে প্রবেশ করে, বলটিকে রুমের মধ্যে ধাক্কা দেয়, ইনহেলেশনের কারণে বল ভালভ বন্ধ থাকে, মাঝারিগুলি এক্সট্রুশন দ্বারা ছাড়িয়ে যায় এবং বল ভালভ খোলে এবং এ একই সময়ে বল ভালভ বন্ধ করুন, প্রবাহ প্রতিরোধ করুন, এভাবে প্রবেশযোগ্য প্রবেশদ্বার থেকে মাঝারি স্থির করা, প্রস্থান প্রস্থান।
এয়ার ডায়াফ্র্যাগম পাম্প (এছাড়াও একটি ঝিল্লী পাম্প, বায়ু পরিচালিত ডাবল ডাইফ্র্যাগম পাম্প (AOOD) বা বায়ুসংক্রান্ত ডায়াফ্র্যাগ পাম্প হিসাবে পরিচিত ) যা রাবার, থার্মোপ্লাস্টিক বা টেফ্লোডিয়াফ্র্যাগম এর পারস্পরিক কার্যকরী সমন্বয় এবং ডায়াফ্রামের উভয় পাশে উপযুক্ত ভালভগুলির সমন্বয় ব্যবহার করে (চেক ভালভ , প্রজাপতি ভালভ, ফ্ল্যাপ ভালভ, বা শাট-অফ ভালভের অন্য কোন ফর্ম) একটি তরল পাম্প।
| পদ | বিবরণ | একক | রেফারেন্স চিত্র |
| 1 | সর্বাধিক বায়ু খাঁড়ি চাপ | এমপিএ | 0.83 |
| 2 | সর্বাধিক প্রবাহ হার | এল / ন্যূনতম | 192 |
| 3 | সর্বাধিক উত্তোলন | এম | 70 |
| 4 | সর্বাধিক আউটলেট চাপ | এমপিএ | 0.83 |
| 5 | সর্বাধিক কণা আকার | মিমি | 3 |
| 6 | ওজন | কেজি | 12.3 |
| 7 | শব্দ স্তর | ডিবি | <70 |
বিশেষ উল্লেখ
এয়ার ডাইফ্র্যাগম পাম্প
1. অ লিকেজ
2. গুড স্ব priming কর্মক্ষমতা
3. মাঝারি সব ধরনের convey
4. উপাদান: কাস্ট ইস্পাত, আলু, এসএস, পিপি
A 2 5 XX - XXX - X ( মডেল নির্বাচন)
পাইপ মুখ ফরম: এ-বিএসপি বি-এনপিটি (এফ) সি-ফ্ল্যাঞ্জ
ডায়াফ্র্যাগ উপাদান: 9 - Santoprene এইচ - Hytrel টি - PTFE / Santoprene
বল উপাদান: 9-স্যানটোপিন এইচ - হাইট্রাই টি - পিটিএফআই এ - Acetal
বল সীট উপাদান: পি / কে-পলিপ্রোপলিনে / Kynoar এসএস স্টেইনলেস স্টীল
পাম্প উপাদান: এসএস স্টেইনলেস স্টীল AL- অ্যালুমিনিয়াম খাদ সিআই-কার্বন ইস্পাত পি / কে-পলিপ্রোপলিনি / কিনোয়ার
সর্বোচ্চ ফলিত তাপমাত্রা সীমা (ডায়াফ্র্যাগ / বল / সীল উপাদান)
Acetal ··············································· 40 ° - 150 ডিগ্রি ফারেনহাইট (4.4-65.5 ডিগ্রি সেলসিয়াস)
Santoprene ················································· ······································· -40 ° - 225 ° F (-40 ° - 107.2 ° C) Teflon ············································ ·················································· · তাপমাত্রা 40 ° - 220 ডিগ্রি ফারেনহাইট (4.4 ডিগ্রি - 104 ডিগ্রি সেলসিয়াস) নিরিয়ালে ······························· ·················································· ·················· 10 ° - 180 ডিগ্রি ফারেনহাইট (-12 ডিগ্রী - 82 ডিগ্রি সেলসিয়াস) Viton ················ ·················································· ······························ -40 ° - 350 ° F (-40 ° -176.6 ° C) হিট্রেল · ··································· ·················································· ··········· -20 ° -150 ° F (-12 ° - 93 ডিগ্রি ফারেনহাইট) Kynar ··············································· -20 ° -150 ° F ·················································· ························ 10 ° -200 ° F (-28.9 ° - 65.5 ° C) Polypropylene ·················································· ································ 32 ° - 175 ° F (0-79.4 ° C)
1 " ফ্লো ডায়াগ্রাম
সাধারণ বিবরণ

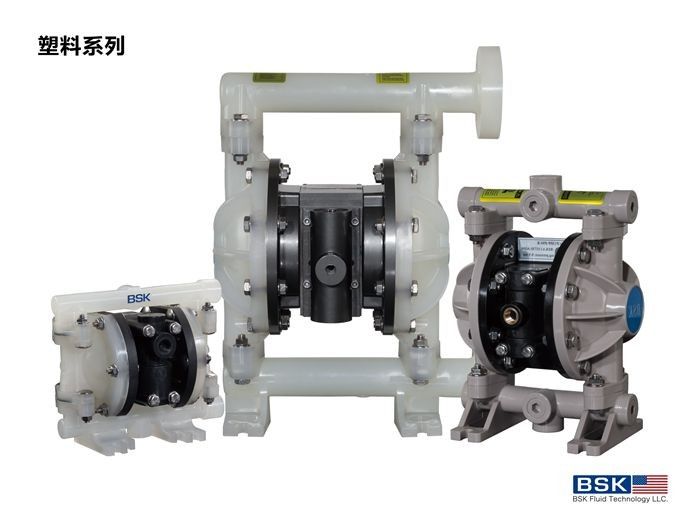

বিএসকে ডায়াফ্র্যাগ পাম্প উচ্চ বায়ু চাপ সরবরাহ করে এবং উপাদানের সামঞ্জস্যের বিকল্পগুলির অ রাস্তা পরিসীমাতেও উচ্চ ভলিউম সরবরাহ সরবরাহ করে। মডেল এবং বিকল্প চার্টটি পড়ুন। বিএসকে পাম্প মডুলারাইজড বায়ু মোটর এবং তরল বিভাগে সরবরাহ করা হয়।
বায়ু পরিচালিত ডায়াফ্র্যাগ পাম্প বাতাসের চেম্বারের চাপের পার্থক্য ব্যবহার করে তরল চেম্বারে ইনটেক তরল চাপ এবং ইতিবাচক তরল চাপ সৃষ্টি করে। বল ভালভ তরল এর প্রবাহ প্রবাহ নিশ্চিত করতে পারেন।
পাম্প সাইক্লিং শুরু হবে কারণ বায়ু চাপ প্রয়োগ করা হবে এবং এটি পাম্প চালিয়ে যাবে এবং চাহিদাটি ধরে রাখতে থাকবে। এটি লাইনের পূর্বনির্ধারণ তৈরি এবং বজায় রাখবে এবং একবার সর্বাধিক লাইন চাপে পৌঁছানোর পরে সাইক্লিং বন্ধ করবে (ডিভাইসটি বন্ধ করে দেওয়া) এবং প্রয়োজনীয় হিসাবে পাম্পিং পুনরায় শুরু করবে।
