পণ্যের বিবরণ:
প্রদান:
|
| উৎপাদন: | ডাবল এয়ার চালিত ডায়াফ্র্যাগ পাম্প | বৈশিষ্ট্য: | অ ফুটো |
|---|---|---|---|
| প্রয়োগ: | রাসায়নিক শিল্প | সর্বাধিক প্রবাহ হার: | 192l / মিনিট |
| প্রয়োগ: | সার্বজনীন | উপাদান: | ঢালাই লোহা |
| বিশেষভাবে তুলে ধরা: | টুইন diaphragm পাম্প,ডবল অভিনয় ডায়াফ্র্যাগ পাম্প |
||

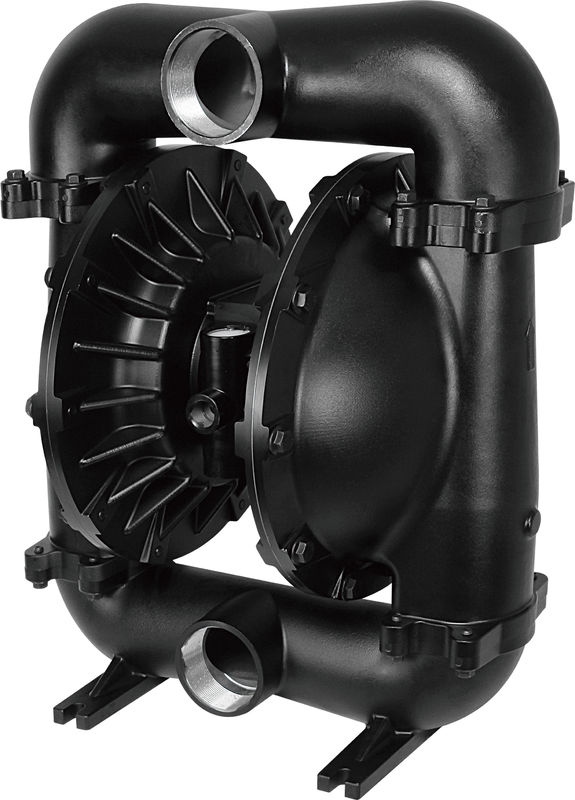

নিম্ন চাপ কাস্টিং ইস্পাত ডায়াফ্র্যাগ পাম্প জারা প্রতিরোধী
ডাবল এয়ার চালিত ডায়াফ্রাম পাম্প ভূমিকা
এয়ার ডায়াফ্র্যাগম পাম্প (এছাড়াও একটি ঝিল্লী পাম্প, এয়ার পরিচালিত ডাবল ডাইফ্র্যাগম পাম্প (AOOD) বা বায়ুসংক্রান্ত ডায়াফ্র্যাগ পাম্প হিসাবে পরিচিত ) যা একটি রাবার, থার্মোপ্লাস্টিক বা টিফ্লোডিয়াফ্র্যাগম এর রেসিপিপ্রোকটিং ক্রিয়া এবং ডায়াফ্রামের উভয় পাশে উপযুক্ত ভালভগুলির সমন্বয় ব্যবহার করে (চেক ভালভ , প্রজাপতি ভালভ, ফ্ল্যাপ ভালভ, বা শাট-অফ ভালভের অন্য কোন ফর্ম) একটি তরল পাম্প।
ডায়াফ্র্যাগ পাম্প উচ্চ বায়ু চাপ এবং উপাদানের সামঞ্জস্য বিকল্পের AB রাস্তা পরিসীমাতেও উচ্চ ভলিউম সরবরাহ সরবরাহ করে। মডেল এবং বিকল্প চার্টটি পড়ুন। পাম্পটি মডুলারযুক্ত বায়ু মোটর এবং তরল বিভাগে সরবরাহ করা হয়।
বায়ু পরিচালিত ডায়াফ্র্যাগ পাম্প বিকল্পভাবে বায়ু চেম্বারে চাপের পার্থক্য ব্যবহার করে তরল চেম্বারে ইনটেক তরল চাপ এবং ইতিবাচক তরল চাপ তৈরি করে। বল ভালভ তরল এর প্রবাহ প্রবাহ নিশ্চিত করতে পারেন।
পাম্প সাইক্লিং শুরু হবে কারণ বায়ু চাপ প্রয়োগ করা হয় এবং এটি পাম্প চালিয়ে যাবে এবং চাহিদাটি ধরে রাখতে থাকবে। এটি লাইনের পূর্বনির্ধারণ তৈরি এবং বজায় রাখবে এবং একবার সর্বাধিক লাইন চাপে পৌঁছানোর পরে সাইক্লিং বন্ধ করবে (ডিভাইসটি বন্ধ করে দেওয়া) এবং প্রয়োজনীয় হিসাবে পাম্পিং পুনরায় শুরু করবে।
ডাবল এয়ার চালিত ডায়াফ্র্যাগ পাম্প পরামিতি
| পদ | বিবরণ | একক | রেফারেন্স চিত্র |
| 1 | সর্বাধিক বায়ু খাঁড়ি চাপ | এমপিএ | 0.83 |
| 2 | সর্বাধিক প্রবাহ হার | এল / ন্যূনতম | 192 |
| 3 | সর্বাধিক উত্তোলন | এম | 70 |
| 4 | সর্বাধিক আউটলেট চাপ | এমপিএ | 0.83 |
| 5 | সর্বাধিক কণা আকার | মিমি | 3 |
| 6 | ওজন | কেজি | 12.3 |
| 7 | শব্দ স্তর | ডিবি | <70 |
ডাবল এয়ার চালিত ডায়াফ্রাম পাম্প বিশেষ উল্লেখ
এয়ার ডায়াফ্র্যাগম পাম্প
1. অ ফুটো
2. গুড স্ব priming কর্মক্ষমতা
3. মাঝারি সব ধরনের convey
4. উপাদান: কাস্ট ইস্পাত, আলু, এসএস, পিপি
A 2 5 XX - XXX - X ( মডেল নির্বাচন)
পাইপ মুখ ফরম: এ-বিএসপি বি-এনপিটি (F) সি-ফ্ল্যাঞ্জ
ডায়াফ্র্যাগ উপাদান: 9 - Santoprene এইচ - Hytrel টি - PTFE / Santoprene
বল উপাদান: 9-স্যানটোপিন এইচ - হাইট্রাই টি - পিটিএফআই এ - অ্যাসিটাল
বল সীট উপাদান: পি / কে-পলিপ্রোপলিনে / Kynoar এসএস স্টেইনলেস স্টীল
পাম্প উপাদান: এসএস স্টেইনলেস স্টীল AL-অ্যালুমিনিয়াম খাদ সিআই-কার্বন ইস্পাত পি / কে-পলিপ্রোপ্লিন / কিনোয়ার
সর্বোচ্চ ফলিত তাপমাত্রা সীমা (ডায়াফ্র্যাগ / বল / সীল উপাদান)
Acetal ··············································· 40 ° - 150 ডিগ্রি ফারেনহাইট (4.4-65.5 ডিগ্রি সেলসিয়াস)
Santoprene ········································· -40 ° - 225 ° F ( -40 ° - 107.2 ° C) Teflon ········································· · তাপমাত্রা 40 ° - 220 ডিগ্রি ফারেনহাইট (4.4 ডিগ্রী - 104 ডিগ্রি সেলসিয়াস) Nitrile ······················· ······················· 10 ° - 180 ডিগ্রি ফারেনহাইট (-12 ডিগ্রী - 82 ডিগ্রি সেলসিয়াস) Viton ··········· ········································ -40 ° - 350 ° F (-40 ° -176.6 ° C) Hytrel · বিভাগ ········ -20 ° -150 ° F (-12 ° - 93 ডিগ্রি ফারেনহাইট) Kynar ····················· ·························· 10 ° -200 ° F (-28.9 ° - 65.5 ° C) Polypropylene 32 ° - 175 ডিগ্রি ফারেনহাইট (0-79.4 ডিগ্রি সেন্টিগ্রেড)
1 " ফ্লো ডায়াগ্রাম
এয়ার এবং লুব্রিকেশন জন্য প্রয়োজনীয়তা
অতিরিক্ত বায়ু চাপ। পাম্প ক্ষতি, ব্যক্তিগত আঘাত বা সম্পত্তি ক্ষতি হতে পারে।
অপারেটিং নির্দেশাবলী
রক্ষণাবেক্ষণ
