এয়ার ড্রাইভ থার্মো প্লাস্টিক ডায়াফ্র্যাগ পাম্প অ্যালুমিনিয়াম সিরামিক টাইলস

এয়ার ড্রাইভ থার্মো প্লাস্টিক ডায়াফ্র্যাগ পাম্প অ্যালুমিনিয়াম সিরামিক টাইলস

এয়ার diaphragm পাম্প (এছাড়াও একটি ঝিল্লী পাম্প, এয়ার পরিচালিত ডাবল ডাইফ্র্যাগম পাম্প (AOOD) বা বায়ুসংক্রান্ত ডায়াফ্র্যাগ পাম্প হিসাবে পরিচিত) যা একটি রাবার, থার্মোপ্লাস্টিক বা টিফ্লোডিয়াফ্র্যাগম এবং উভয় পক্ষের উপযুক্ত ভালভের সম্মিলিত পদক্ষেপের সংমিশ্রণ ব্যবহার করে (চেক ভালভ, প্রজাপতি ভালভ , ফ্ল্যাপ ভালভ, বা শাট অফ বন্ধের অন্য কোন ফর্ম) একটি তরল পাম্প।

পণ্যের বর্ণনা:

বিশেষ উল্লেখ

এয়ার ডায়াফ্র্যাগম পাম্প
1. অ ফুটো
2. গুড স্ব priming কর্মক্ষমতা
3. মাঝারি সব ধরনের convey
4. উপাদান: কাস্ট ইস্পাত, আলু, এসএস, পিপি

পণ্যের বৈশিষ্ট্য

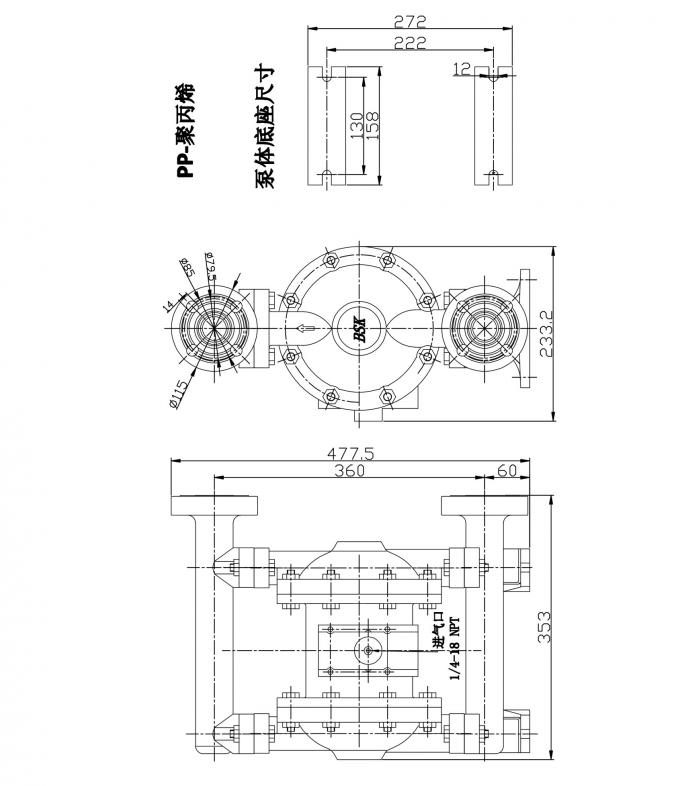

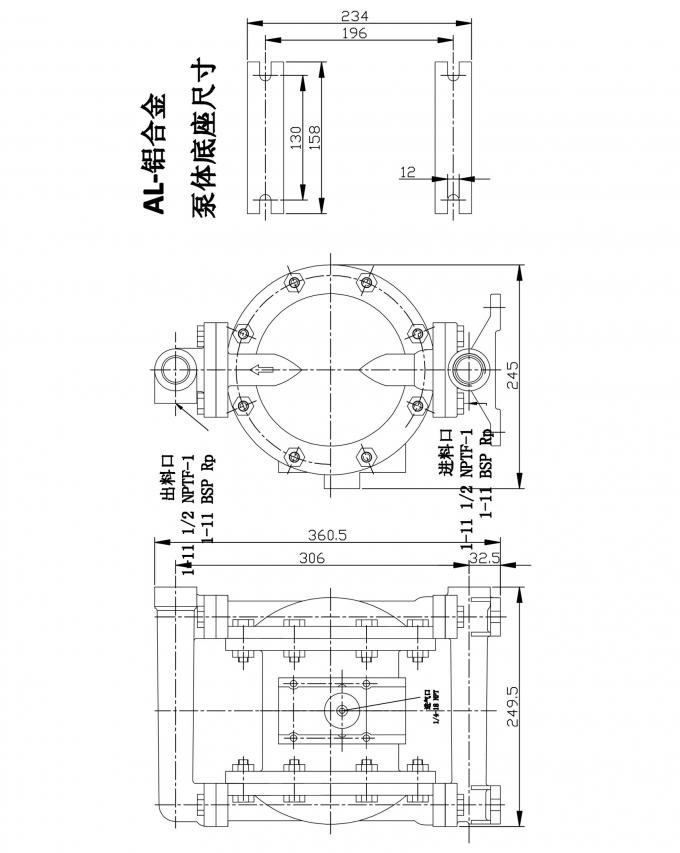

2 "স্রাব অঙ্কন

ইনস্টলেশন অপারেশন এবং রক্ষণাবেক্ষণ:

পড়ুন, বুঝুন এবং জরুরী অবস্থা এবং সম্পত্তি ক্ষতির হাত থেকে রক্ষা করার জন্য এই তথ্য অনুসরণ করুন

পাম মডেল প্লেট হিসাবে উল্লিখিত সর্বাধিক inlet বায়ু চাপ অতিক্রম করবেন না।

• পাম্পের বায়ু প্রবেশদ্বারটি বায়ু সরবরাহের সাথে যুক্ত, যার পর্যাপ্ত ক্ষমতা রয়েছে এবং কোন চাপটি নকশা প্রয়োজনীয়তার সাথে সঙ্গতিপূর্ণ।
• পরিষ্কার সংকুচিত বায়ু পাম্প সেবা জীবন সম্প্রসারণ জন্য তোলে।
• যদি বায়ু সরবরাহ লাইন একটি হার্ড পাইপ হয়, পাম্প এবং পাইপ সংযোগ ছোট শখ কম্পন এবং twisting কমাতে পারেন। (একটি তরল ট্যাংক বা তরল বাফার ব্যবহার সঙ্গে তরল মধ্যে পালস কমানোর সুপারিশ করা হয়।)
• বায়ু গ্রহণ পাইপ এবং চাপ-নিয়ন্ত্রক ফিল্টার তাদের ওজন কারণে সমর্থিত হতে হবে। পাইপ সমর্থিত না হলে, এটি পাম্প ক্ষতি হতে পারে।
• বায়ু সরবরাহ চাপ নির্দিষ্ট পরিসীমা অতিক্রম করে না তা নিশ্চিত করার জন্য পাম্প এর বায়ু ভোজনের পাইপ চাপ নিয়ন্ত্রক ভালভ সঙ্গে ইনস্টল করা আবশ্যক।

ম্যানুয়াল মধ্যে নির্দিষ্ট সীমা চাপ পাম্প অপারেশন ব্যবহার করা যাবে না, অন্যথায় ব্যক্তিগত আঘাত, পাম্প ক্ষতি বা সম্পত্তি ক্ষতি অত্যধিক বায়ু চাপ থেকে উদ্ভূত হবে।

• নিশ্চিত হোন উপাদান উপাদান এবং অন্যান্য উপাদান এই পাম্প দ্বারা উন্নত তরল চাপ সহ্য করতে সক্ষম। ক্ষতি বা পরিধান জন্য সব hoses চেক করুন। নির্দিষ্ট ডিসপেনশন ডিভাইসটি পরিষ্কার এবং সঠিক কাজের অবস্থায় থাকুন।

স্ট্যাটিক স্পার্ক। গুরুতর আঘাত বা মৃত্যু ফলে বিস্ফোরণ হতে পারে। গ্রাউন্ড পাম্প এবং পাম্পিং সিস্টেম।

• স্পার্ক জ্বলন্ত উপাদান এবং বাষ্প জ্বলতে পারেন।
• কম্পন এবং যোগাযোগ বা স্ট্যাটিক স্পার্ক প্রজন্মের এড়াতে নিরাপদ পাম্প, সংযোগ এবং সব যোগাযোগ পয়েন্ট।
• সঠিক বায়ুচলাচল ব্যবহার করুন।
• তাপ, খোলা অগ্নি এবং sparks থেকে দূরে inflammables রাখুন।
• ব্যবহার না থাকলে বন্ধ কন্টেইনার রাখুন।

পাম্প থেকে নিষ্কাশন অমেধ্য থাকতে পারে, যা গুরুতর আঘাত হতে পারে। নিষ্কাশন এবং অপারেটর কাছাকাছি পাইপ মাধ্যমে নিষ্কাশন নিষ্কাশন করা যেতে পারে।

ডায়াফ্রাম ভাঙ্গা এমনকি যদি, এটি নিষ্কাশন নিষ্কাশনকারী থেকে জোরপূর্বক উপাদান স্রাব করতে পারেন।

• যখন বিপজ্জনক বা প্রদাহজনক উপকরণগুলি পাম্প করা হয়, তখন পাইপলাইনের মাধ্যমে নিরাপদ দূরবর্তী স্থানে নিষ্কাশন করা যেতে পারে।
• পাম্প এবং muffler মধ্যে 3/8 "অন্তত bore মধ্যে ইন্টারফেস ব্যবহার করা হয়।

বিরক্তিকর চাপ। গুরুতর আঘাত বা সম্পত্তি ক্ষতি হতে পারে। সিস্টেম চাপানো হয় যখন সেবা বা পরিষ্কার পাম্প, পায়ের পাতার মোজাবিশেষ বা ঝালাই বিতরণ করবেন না। বায়ু সরবরাহ লাইন সংযোগ বিচ্ছিন্ন করুন এবং dispensing ভালভ বা ডিভাইস এবং / অথবা সাবধানে এবং ধীরে ধীরে loosening এবং পাম্প থেকে আউটলেট পায়ের পাতার মোজাবিশেষ বা পাইপ অপসারণ করে sys -Tem থেকে চাপ উপশম।

বিপজ্জনক পদার্থ. জুরি বা সম্পত্তি ক্ষতি গুরুতর হতে পারে। বিপজ্জনক উপাদান ধারণকারী কারখানা বা পরিষেবা কেন্দ্র একটি পাম্প ফিরে করার চেষ্টা করবেন না। নিরাপদ হ্যান্ডলিং অনুশীলন স্থানীয় এবং জাতীয় আইন এবং নিরাপত্তা কোড প্রয়োজনীয়তা মেনে চলতে হবে।

• যথাযথ হ্যান্ডলিং নির্দেশাবলীর জন্য সরবরাহকারীর সমস্ত উপকরণগুলিতে উপাদান সুরক্ষা ডেটা শীটগুলি পান।

বিস্ফোরণ বিপত্তি: তরল যোগাযোগের কিছু অংশের সাথে কিছু মডেল, অ্যালুমিনিয়াম তৈরি করা হয়, তাই তারা ট্রিক্লোরোয়েথেন, মিথাইলিন ক্লোরাইড বা অন্যান্য হ্যালোজেনেটেড হাইড্রোকার্বন সলভেন্টগুলির সাথে ব্যবহার করা যায় না, অন্যথায় তারা প্রতিক্রিয়া এবং একটি বিস্ফোরণ সৃষ্টি করতে পারে।

• এই ধরণের দ্রাবক ব্যবহার করার পূর্বে, এটি উপযুক্ততা নিশ্চিত করতে তরল ক্যাপ, বহুগুণ এবং পাম্প মোটরের সমস্ত তরল যোগাযোগ অংশগুলির পরিদর্শন করতে হবে।
• পাম্পটি যতদূর সম্ভব স্তন্যপান থেকে পাইপটি সংকুচিত করতে এবং সর্বাধিক পরিমাণে অংশগুলির সংখ্যা হ্রাস করা উচিত।
• ডায়াফ্রামের সেবা জীবন প্রসারিত করতে, আমাদের পাম্পযুক্ত তরল যতটা সম্ভব পাম্পটি রাখতে হবে। তরল কলামের 10 ফুট (3 মিটার) ছাড়লে ইনলেটের চাপ বেশি হলে ডায়াফ্রামের পরিষেবা জীবন প্রসারিত করতে চাপের ত্রাণ এবং নিয়ন্ত্রণ ডিভাইসগুলির একটি সেট ইনস্টল করা প্রয়োজন।
• আমরা ইনলেট এবং আউটলেট পাইপের জন্য প্রতিটি অ্যাডাপ্টারের সিলিং নিশ্চিত করতে হবে।
• সমস্ত ফাস্টেনারগুলিকে পণ্যটির ব্যবহারের পূর্বে একবার আবার শক্ত করা উচিত যাতে সীল উপাদানগুলির ক্রপ থেকে উদ্ভূত নির্জনতা এড়াতে পারে এবং কার্যকরভাবে তরল বা বাতাসের ফুটো প্রতিরোধ করা যায়।

পাম্প ভেজা অংশগুলির রাসায়নিক যৌগিকতা এবং পাম্প করা, ফ্লাশ করা বা পুনর্নির্মাণ করা পদার্থ যাচাই করুন। রাসায়নিক যৌগিকতা তাপমাত্রা-সংশ্লেষ এবং রাসায়নিক পদার্থের ঘনত্বের সাথে পরিবর্তিত হতে পারে যা পাম্প, ফ্লাশ বা সঞ্চালিত হচ্ছে। নির্দিষ্ট তরল সামঞ্জস্যের জন্য, রাসায়নিক প্রস্তুতকারকের পরামর্শ।

সর্বোচ্চ তাপমাত্রা শুধুমাত্র Mechani -cal চাপ উপর ভিত্তি করে। কিছু রাসায়নিক উল্লেখযোগ্যভাবে সর্বাধিক নিরাপদ অপারেটিং তাপমাত্রা কমাতে হবে। রাসায়নিক সামঞ্জস্য এবং তাপমাত্রা lim -its জন্য রাসায়নিক প্রস্তুতকারকের পরামর্শ।

এই সরঞ্জামগুলির সমস্ত অপারেটর বিশেষভাবে প্রশিক্ষিত হয়েছে তা নিশ্চিত করুন, নিরাপদ অপারেটিং অনুশীলনগুলি উপলব্ধি করে এবং সরঞ্জামগুলির সীমাবদ্ধতাগুলি বোঝেন। তারা প্রয়োজন হলে পিপিই কিভাবে পরিধান করতে হয় তা জানেন।

পাইপ সিস্টেমের কাঠামোগত সহায়তার জন্য পাম্প ব্যবহার করবেন না। পাম্প অংশ উপর চাপ প্রতিরোধ করার জন্য সিস্টেম উপাদান সঠিকভাবে সমর্থিত নিশ্চিত হন

• স্তন্যপান এবং স্রাব সংযোগগুলি নমনীয় কানেকশন (যেমন পায়ের পাতার মোজাবিশেষ), নমনীয় পাইপ নয়, এবং পাম্প করা পদার্থের সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত।

এটি পাম্প অপ্রয়োজনীয় ক্ষতি প্রতিরোধ করতে হবে। এটি দীর্ঘ সময়ের জন্য নিষ্ক্রিয় থাকা আছে, তাহলে প্রতিটি ব্যবহারের পরে এটি পুঙ্খানুপুঙ্খভাবে পরিষ্কার করুন।

• পাম্পে থাকা পণ্যটি পাম্পে শুকনো বা চটচটে হয়ে যাবে, যা পরবর্তী প্রারম্ভের পূর্বে ডায়াফ্রাম এবং ভালভ সমস্যার সৃষ্টি করবে। ঠান্ডা তাপমাত্রায়, পাম্পটিকে ব্যবহারের পরে যে কোনো পরিস্থিতিতে সম্পূর্ণভাবে খালি করতে হবে।
• এটি যে কোনো সময় উপযুক্ত সমাবেশ উপলব্ধ করার জন্য ব্যবহারকারীদের ডাউনটাইম হ্রাস করার একটি কার্যকরী উপায়। খাঁটি বিএসকে খুচরা যন্ত্রাংশ অ্যাপ্লিকেশন পণ্য জীবন এবং কর্মক্ষমতা খেলার এক্সটেনশান সহায়ক হবে।

সাধারণ বিবরণ

বিএসকে ডায়াফ্র্যাগ পাম্প উচ্চ বায়ু চাপ এবং উপাদানের সামঞ্জস্যের বিকল্পগুলির রাস্তা পরিসীমাতেও উচ্চ ভলিউম সরবরাহ সরবরাহ করে। মডেল এবং বিকল্প চার্টটি পড়ুন। বিএসকে পাম্প মডুলারাইজড বায়ু মোটর এবং তরল বিভাগে সরবরাহ করা হয়।

বায়ু পরিচালিত ডায়াফ্র্যাগ পাম্প বিকল্পভাবে বায়ু চেম্বারে চাপের পার্থক্য ব্যবহার করে তরল চেম্বারে ইনটেক তরল চাপ এবং ইতিবাচক তরল চাপ তৈরি করে। বল ভালভ তরল এর প্রবাহ প্রবাহ নিশ্চিত করতে পারেন।

পাম্প সাইক্লিং শুরু হবে কারণ বায়ু চাপ প্রয়োগ করা হয় এবং এটি পাম্প চালিয়ে যাবে এবং চাহিদাটি ধরে রাখতে থাকবে। এটি লাইনের পূর্বনির্ধারণ তৈরি এবং বজায় রাখবে এবং একবার সর্বাধিক লাইন চাপে পৌঁছানোর পরে সাইক্লিং বন্ধ করবে (ডিভাইসটি বন্ধ করে দেওয়া) এবং প্রয়োজনীয় হিসাবে পাম্পিং পুনরায় শুরু করবে।

এয়ার এবং লুব্রিকেশন জন্য প্রয়োজনীয়তা

অতিরিক্ত বায়ু চাপ। পাম্প ক্ষতি, ব্যক্তিগত আঘাত বা সম্পত্তি ক্ষতি হতে পারে।

• 50 মাইক্রন থেকে বড় কণার ফিল্টার করতে সক্ষম এমন একটি ফিল্টার বায়ু সরবরাহে ব্যবহার করা উচিত। "ও" রিং লুব্রিকেন্ট ছাড়া অন্য কোন তৈলাক্তকরণ প্রয়োজন নেই যা সমাবেশ বা মেরামতের সময় প্রয়োগ করা হয়।
• যদি তৈলাক্ত বাতাস উপস্থিত থাকে, নিশ্চিত করুন যে এটি পাম্পের বায়ু মোটর বিভাগে "ও" রিং এবং সীলগুলির সাথে সামঞ্জস্যপূর্ণ।

অপারেটিং নির্দেশাবলী

• সর্বদা পাম্প করা উপাদানটির সাথে সামঞ্জস্যপূর্ণ দ্রাবক দিয়ে পাম্পটি ফ্লাশ করুন যখন উপাদানটি পাম্প করা থাকে তবে এটি "সেটিং আপ" সাপেক্ষে, যখন এটি সময়ের জন্য ব্যবহার না হয়।
• পাম্প থেকে বায়ু সরবরাহ বিচ্ছিন্ন করুন যদি এটি কয়েক ঘন্টার জন্য নিষ্ক্রিয় থাকে।
• আউটলেট উপাদান ভলিউম শুধুমাত্র বায়ু সরবরাহ দ্বারা নয় কিন্তু ইনলেট সময়ে উপলব্ধ উপাদান সরবরাহ দ্বারা নিয়ন্ত্রিত হয়। উপাদান সরবরাহ পাইপ খুব ছোট বা নিষিদ্ধ করা উচিত নয়। পতন হতে পারে যা পায়ের পাতার মোজাবিশেষ ব্যবহার করতে ভুলবেন না।
• যখন ডায়াফ্র্যাগ পাম্পটি একটি জোরপূর্বক-ফেইড (বন্যা প্রবেশকারী) অবস্থানে ব্যবহার করা হয়, তখন এটি সুপারিশ করা হয় যে একটি "চেক ভালভ" বায়ু প্রবেশদ্বারে ইনস্টল করা হবে।
• কম্পন দ্বারা ক্ষতি বিরুদ্ধে বীমা করার জন্য একটি উপযুক্ত পৃষ্ঠায় diaphragm পাম্প পা নিরাপদ।

রক্ষণাবেক্ষণ

• সিরিয়াল নম্বর এবং অংশগুলির নামগুলি দেখতে এবং অংশ এবং রক্ষণাবেক্ষণ পরিষেবা প্যাকের তথ্য উপলব্ধি করতে সমাবেশ সমাবেশগুলিতে উপাদান পরিকল্পিতটি পড়ুন।
• কিছু বিএসকে অংশগুলি "পরা অংশ" হিসাবে চিহ্নিত করা হয়, যা দ্রুত পরিষেবা এবং ডাউনটাইম হ্রাসের সাথে সামঞ্জস্য করতে পারে।
• সেবা খেলনা দুটি আলাদা ডায়াফ্র্যাগ পাম্প ফাংশন ভাগ করা হয়: 1. এয়ার বিভাগ, 2. ফ্লুইড বিভাগ। ফ্লুড এসইসি-টিশনটি সাধারণত অংশীদার উপাদানগুলির সাথে মিলিয়ে আরও বিভক্ত।
• সেবা disassembly এবং reassembly সময় ময়লা এবং বিদেশী ব্যাপার থেকে দূষণ থেকে সংবেদনশীল অভ্যন্তরীণ চলন্ত অংশ রক্ষা করার জন্য একটি পরিষ্কার কাজ পৃষ্ঠ প্রদান।
• সেবা কার্যকলাপের ভাল রেকর্ড রাখুন এবং Preven -Tive রক্ষণাবেক্ষণ প্রোগ্রামে পাম্প অন্তর্ভুক্ত করুন।
• পাম্প থেকে উপাদান নিষ্কাশন করতে পাম্পকে ঊর্ধ্বমুখী করে ডুবিয়ে ফেলার আগে, আউটসেট মানুষের মধ্যে খালি বন্দী উপাদানটি বিচ্ছিন্ন করার আগে।

ফ্লুইড বিভাগ ডিসেম্বলি

• উপরের এবং নিম্ন বহুগুণ সরান (1) এবং (11)।
• বলটি অপসারণ করুন (2), "ও" রিং (3) (47) এবং বল সীট ​​(4)।
• তরল ক্যাপ সরান (5)।

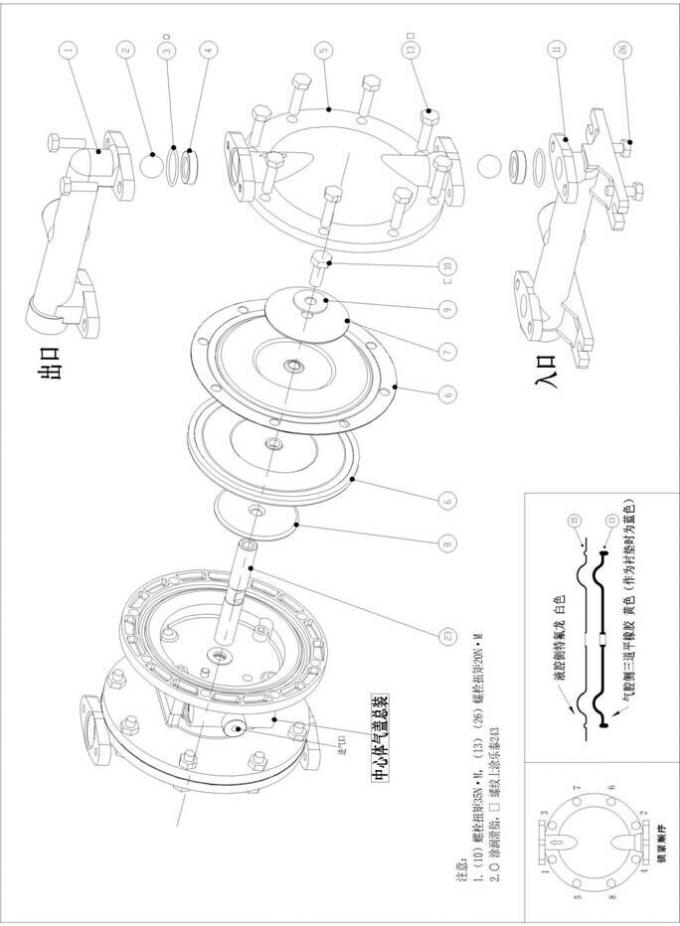

দ্রষ্টব্য: শুধুমাত্র ডায়াফ্র্যাগ মডেলগুলি প্রাথমিক ডায়াফ্র্যাগ (6A) এবং ব্যাকআপ ডায়াফ্র্যাগ (6) ব্যবহার করে। ফ্লুইড সেকশন চিত্রণে aux iliary ভিউটি পড়ুন।

• স্ক্রু (10), ওয়াশার (9), ডায়াফ্র্যাগ (6A, 6) এবং ডায়াফ্র্যাগ ওয়াশার (7, 8) সরান।
  দ্রষ্টব্য: (23) ডায়াফ্র্যাগ রড পৃষ্ঠ স্ক্র্যাচ বা মার্চের করবেন না।

ফ্লুইড বিভাগের পুনরুদ্ধার

• বিপরীত ক্রম মধ্যে reassemble।
• পরিষ্কার এবং সব অংশ পরিদর্শন। প্রয়োজন হিসাবে নতুন অংশ সঙ্গে worn বা ক্ষতিগ্রস্ত অংশ প্রতিস্থাপন।
• লুব্রিকেট (23) ডায়াফ্র্যাগ রড এবং 25) গ্রীস সঙ্গে "Y" রিং।
• সহায়তাকারী ইনস্টলেশন সরঞ্জাম দিয়ে ডায়াফ্র্যাগ রড (23) সংশোধন করুন।
• বোল্ট এবং বাদামের চূড়ান্ত দৃঢ়তার পূর্বে, ডায়াফ্রাম (6A, 6) ডায়াফ্রামের বাঁক এড়ানোর জন্য তরল ক্যাপ (5) সঠিকভাবে সংযোজিত কিনা তা নির্ধারণ করুন।
• টেপলন ডায়াফ্রাম ব্যবহার করে মডেলগুলির জন্য: পাশে তিনটি রাবার ডায়াফ্র্যাগম (6), যা আয়ারসাইড "এয়ার চেম্বার" দিয়ে চিহ্নিত করা হয়, পাম্প শরীরের মুখোমুখি হয়।
• পাম্প শুরু করুন, সময়কালের জন্য এটি চালানোর পরে বন্ধন এবং sealing চেক করুন।
