পণ্যের বিবরণ:
প্রদান:
|
| নাম: | ডায়াফ্র্যাগ তরল পাম্প | درجه: | স্ব priming |
|---|---|---|---|
| সর্বাধিক প্রবাহ হার: | 378l / মিনিট | সর্বাধিক উত্তোলন: | 70m |
| ব্যবহার: | ওয়েস্ট ওয়াটার | বৈশিষ্ট্য: | খুব দক্ষতা |
| বিশেষভাবে তুলে ধরা: | টুইন diaphragm পাম্প,ডবল অভিনয় ডায়াফ্র্যাগ পাম্প |
||

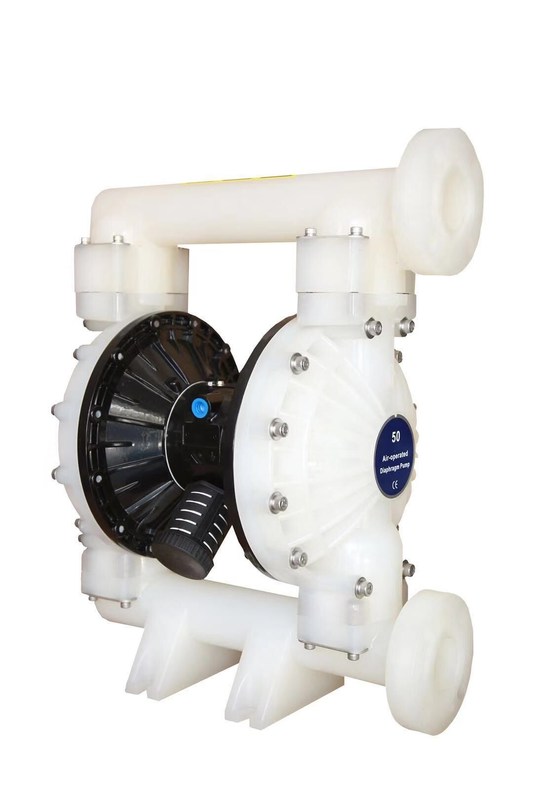

ওয়েস্টওয়াটার ডায়াফ্রাম তরল পাম্প / স্বয়ং Priming ঝিল্লী জল পাম্প
ডায়াফ্রাম তরল পাম্প কাজ করার নীতি
একটি দ্বৈত পাম্প চেম্বারে একটি মধ্যচ্ছদা দিয়ে সজ্জিত, যা একটি কেন্দ্র দম্পতি স্টেম দ্বারা সংযুক্ত করা হয়। সংকোচিত বায়ু পাম্প ইনলেট ভালভ থেকে আসে এবং এক গহ্বরে প্রবেশ করে, মধ্যচ্ছদা আন্দোলনকে ধাক্কা দেয় এবং অন্য গহ্বর থেকে নির্গত গ্যাসগুলি। গন্তব্যে একবার, গ্যাস বিতরণ উপাদান স্বয়ংক্রিয়ভাবে অন্য চেম্বারে বায়ু সংকুচিত হবে, ডায়াফ্রামটিকে বিপরীত দিক থেকে ধাক্কা দেবে, এভাবে দুই ডায়াফ্রামটি ক্রমাগত চলমান চলমান সংহতকরণকে সংহত করবে।
সংকোচিত বায়ু ভালভের মধ্যে যায়, ডায়াফ্রামটিকে সঠিক গতিতে পরিণত করে এবং চেম্বার সাকশন মাঝারি করে প্রবেশ করে, বলটিকে রুমের মধ্যে ধাক্কা দেয়, ইনহেলেশনের কারণে বল ভালভ বন্ধ থাকে, মাঝারিগুলি এক্সট্রুশন দ্বারা নির্গত হয় এবং বল ভালভ খোলে এবং এ একই সময়ে বল ভালভ বন্ধ করুন, প্রবাহ প্রতিরোধ করুন, এভাবে প্রবেশযোগ্য প্রবেশদ্বার থেকে মাঝারি স্থির করা, প্রস্থান প্রস্থান।
ডায়াফ্রাম তরল পাম্প পরামিতি
| পদ | বিবরণ | একক | রেফারেন্স চিত্র |
| 1 | সর্বাধিক বায়ু খাঁড়ি চাপ | এমপিএ | 0.83 |
| 2 | সর্বাধিক প্রবাহ হার | এল / ন্যূনতম | 378 |
| 3 | সর্বাধিক উত্তোলন | এম | 70 |
| 4 | সর্বাধিক আউটলেট চাপ | এমপিএ | 0.83 |
| 5 | সর্বাধিক কণা আকার | মিমি | 6 |
| 6 | ওজন | কেজি | 23 |
| 7 | শব্দ স্তর | ডিবি | <70 |
ডায়াফ্রাম তরল পাম্প আবেদন:
নিউম্যাটিক ডায়াফ্র্যাগ পাম্প একটি নতুন বার্তাবহ যন্ত্র, যা পাম্প উপন্যাস ধরনের। শক্তি উৎস হিসাবে কম্প্রেস বায়ু, এটি কোন ক্ষয়প্রাপ্ত তরল, কণা, উচ্চ সান্দ্রতা, সহজ অস্থির, প্রদাহজনক, অত্যন্ত বিষাক্ত তরল সঙ্গে তরল ব্যবহার করা যেতে পারে।
A 2 5 XX - XXX - X ( মডেল নির্বাচন)
পাইপ মুখ ফরম: এ-বিএসপি বি-এনপিটি (F) সি-ফ্ল্যাঞ্জ
ডায়াফ্র্যাগ উপাদান: 9 - Santoprene এইচ - Hytrel টি - PTFE / Santoprene
বল উপাদান: 9-স্যানটোপিন এইচ - হাইট্রাই টি - পিটিএফআই এ - অ্যাসিটাল
বল সীট উপাদান: পি / কে-পলিপ্রোপলিনে / Kynoar এসএস স্টেইনলেস স্টীল
পাম্প উপাদান: এসএস স্টেইনলেস স্টীল AL-অ্যালুমিনিয়াম খাদ সিআই-কার্বন ইস্পাত পি / কে-পলিপ্রোপ্লিন / কিনোয়ার
সর্বোচ্চ ফলিত তাপমাত্রা সীমা (ডায়াফ্র্যাগ / বল / সীল উপাদান)
Acetal ··············································· 40 ° - 150 ডিগ্রি ফারেনহাইট (4.4-65.5 ডিগ্রি সেলসিয়াস)
Santoprene ········································· -40 ° - 225 ° F ( -40 ° - 107.2 ° C) Teflon ········································· · তাপমাত্রা 40 ° - 220 ডিগ্রি ফারেনহাইট (4.4 ডিগ্রী - 104 ডিগ্রি সেলসিয়াস) Nitrile ······················· ······················· 10 ° - 180 ডিগ্রি ফারেনহাইট (-12 ডিগ্রী - 82 ডিগ্রি সেলসিয়াস) Viton ··········· ········································ -40 ° - 350 ° F (-40 ° -176.6 ° C) Hytrel · বিভাগ ······· -20 ° -150 ° F (-12 ° - 93 ডিগ্রি ফারেনহাইট) Kynar ······································· ························ 10 ° -200 ° F (-28.9 ° - 65.5 ° C) Polypropylene ······························ 32 ° - 175 ° F (0-79.4 ° C)
Fluid বিভাগে অংশ disassembly
একটি) প্রথম, পাইপলাইন সিস্টেম থেকে পাম্প অপসারণ এবং ভিতরে পাম্প থেকে উপকরণ নিষ্কাশন। খ) একটি পরিষ্কার কাজের পরিবেশে পাম্প রাখুন। গ) প্রথমে পাম্প থেকে আউটলেট পাইপ (1) নষ্ট করুন, এবং তরল ক্যাপের উপরের প্রান্ত থেকে বলটি (2), ও কাপ (3) এবং (47) এবং বল সীট (4) নিন। ক্রমানুসারে. তারপরে, পাম্পটি ঊর্ধ্বমুখী করে ফেলুন এবং তরল ক্যাপ (5) থেকে O কাপ (3) এবং (47), বল আসন (4) এবং বল (2) আউট করতে যাতে ইনলেট পাইপটি (11) মুছে ফেলতে পারেন। ঘ) ক্যাপটি বিচ্ছিন্ন করতে দুই তরল ক্যাপের কাছাকাছি বোল্টটি ছেড়ে দিন (5)। e) ডায়াফ্র্যাগ স্ক্রুটি ছেড়ে দিন (10) এবং উভয় প্রান্ত থেকে ডায়াফ্র্যাগ ওয়াশার (7), (8) এবং ডায়াফ্র্যাগ (6) অপসারণ করুন। ডায়াফ্র্যাগ রড (23) এবং ঠোঁটের আকৃতির সীল রিং (25) প্রতিস্থাপন করা যেতে পারে। বায়ু ভালভের জন্য যন্ত্রাংশগুলি মুছে ফেলার জন্য f) প্রথমে বোল্টটি (39) আলাদা করুন, এবং তারপর বায়ু ভালভ আবরণ (38), বায়ু ব্যাফেল (42) এবং সিলিং গকেট (40), এবং (41)। জি) বায়ু ভালভ আবরণ (38) থেকে ভালভ স্লাইস (36) এবং ভালভ প্লেট (37) নিন। ঘ) সার্ক্লিপকে বিচ্ছিন্ন করুন (২9) এবং বায়ু ভালভ আবরণ (38) এর উভয় প্রান্ত থেকে সীমা শেষ ক্যাপটি (31) নিন, এবং আপনি প্রয়োজনীয় হিসাবে কাপ (30) প্রতিস্থাপন করতে পারেন। আমি) হাত দিয়ে বায়ু ভালভ আবরণ (38) থেকে spool (35) ঠেলাঠেলি পরে আপনি ঠোঁটের টাইপ প্যাকিং (33) চেক করতে পারেন। পাইলট ভালভের জন্য যন্ত্রাংশগুলি মুছে ফেলার জন্য j) 4 বোতল (16) প্রথমে সিলিন্ডার মাথার সংশোধন করা, এবং তারপর উভয় প্রান্তে সিলিন্ডার মাথাটি (14) এবং (18) সরানো এবং ও কাপটি সরান (17)। ক) মোটর আবরণ (15) এর খাঁজ থেকে সিলিং গকেট (19) সরান। l) পাইলট রড (22) এবং মোটর আবরণ (15) থেকে রড (45) ট্রিগার করুন এবং আপনি পাইলট রডে ট্রিগার রড বা হে কাপ (44) তে ঠোঁটের-টাইপ প্যাকিং (20) প্রতিস্থাপন করতে পারেন। ডায়াফ্র্যাগম পাম্প পুনঃভাগ করা পাম্পের পুনঃভাগের ধাপগুলি ছদ্মবেশে থাকাগুলির সাথে সামঞ্জস্যপূর্ণ নয়, তাই আপনাকে দয়া করে পুনঃভাগের প্রক্রিয়ার মধ্যে নিম্নলিখিত দিকে মনোযোগ দেওয়ার জন্য বলা হয়: 1) সমস্ত সীল উপাদানগুলি এবং তাদের যোগাযোগ অংশগুলি অবশ্যই greased । 2) সমস্ত সিলিং উপাদান ব্যবহারের পূর্বে সাবধানে চেক করুন কিনা তারা ক্ষতিগ্রস্ত হয়, যেমন পৃষ্ঠ ক্ষতি। ক্ষতিগ্রস্ত হলে, নতুন প্রতিস্থাপন করুন। 3) লিপ-টাইপ প্যাকিংয়ের ঠোঁটের দিকনির্দেশনা (20) (, 25) এবং (33) চার্টে প্রদর্শিত নির্দেশের সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত। 4) তরল ক্যাপের বোল্টগুলি একটি ভাল সিলিং ফলাফল অর্জনের জন্য বিপরীত কোণগুলি দ্বারা দ্রুততর করা উচিত। সমস্যা সমাধান 1. কিছু তরল বায়ু প্রবাহ বরাবর নিষ্কাশন খোলার থেকে নিষ্কাশন করা হয়। কোনো ক্ষতি জন্য ডায়াফ্রাম চেক করুন। নমনীয়তা জন্য ডায়াফ্রাম স্ক্রু পরীক্ষা 2. আউটলেট তরল এয়ার বুদবুদ আছে ভাল সীল জন্য স্তন্যপান সংযোগ পাইপ সংযোগ। ভাল সীল জন্য স্তন্যপান স্তন্যপান এবং ভোজনের বহুবচন মধ্যে সংযোগ পরীক্ষা করুন। ভোজনের মাল্টিফোল এবং তরল ক্যাপের মধ্যে হে রিংটি পরীক্ষা করুন লোনেসেসের জন্য ডায়াফ্রাম স্ক্রু পরীক্ষা করুন 3. নিম্ন পাম্প আউটপুটটি বায়ু সরবরাহটি স্থিতিশীল কিনা তা পরীক্ষা করুন। কোন বাধা জন্য ইনলেট / আউটলেট চেক করুন। বায়ু নিবিড়তা জন্য ভোজনের মাল্টিফোল্ড সংযোগকারী সংযোগকারী চেক করুন যে বল সিট আটকে না বা বল অনুপযুক্তভাবে বসা না চেক করুন। 4. কোন অভিযোজন আন্দোলন না হলে এয়ার এক্সস্ট খোলার থেকে নিষ্ক্রিয় করা হয়। স্লাইড ভালভ (35) উপর সীল রিং (33) চেক করুন। ট্রিগার রড (45) উপর সীল রিং (20) চেক করুন। ডায়াফ্রাম লিঙ্ক রড উপর সীল রিং (25) চেক করুন
