পণ্যের বিবরণ:
প্রদান:
|
| পণ্য: | এয়ার চালিত ডায়াফ্রাম পাম্প | সর্বাধিক আউটলেট চাপ: | 0.83 এমপিএ |
|---|---|---|---|
| তাপমাত্রার সীমা: | 32 °- 175 ° ফা | শব্দ স্তর: | <70dB |
| Materail: | পিপি | জ্বালানি: | বিমান চালিত |
| গঠন: | মধ্যচ্ছদা পাম্প | ||
| বিশেষভাবে তুলে ধরা: | PP Polypropylene Diaphragm Pump,0.83mpa Polypropylene Diaphragm Pump,Air powered Polypropylene Diaphragm Pump |
||

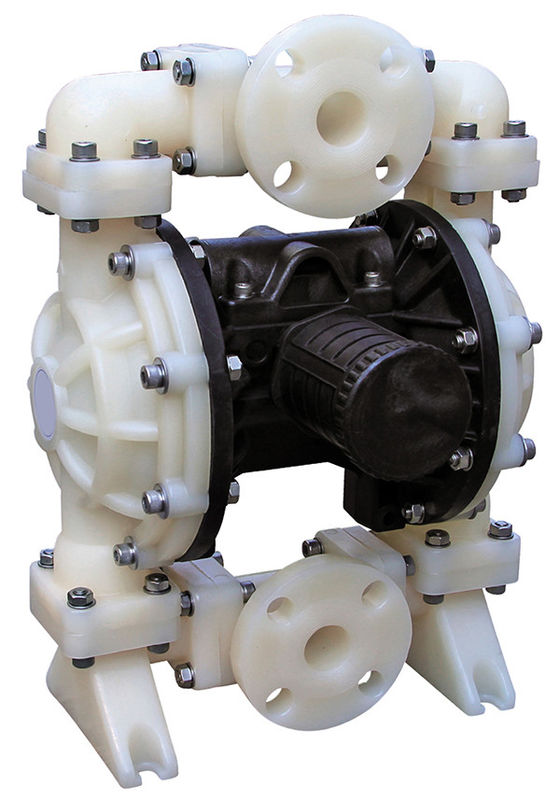

ভ্যাকুয়াম এয়ার চালিত ডুয়াল ডায়াফ্রাম পাম্প প্রিন্টিংয়ের জন্য নন লিকেজ
স্পেসিফিকেশন
এয়ার ডায়াফ্রাম পাম্প
1. অ ফুটো
2. ভাল স্ব priming কর্মক্ষমতা
3. সব ধরনের মাধ্যম বোঝান
এয়ার ডায়াফ্রাম পাম্প(একটি হিসাবেও জানেন ঝিল্লি পাম্প, বায়ু চালিত ডাবল ডায়াফ্রাম পাম্প (AOOD) অথবা বায়ুসংক্রান্ত ডায়াফ্রাম পাম্প) একটি তরল পাম্প করার জন্য একটি রাবার, থার্মোপ্লাস্টিক বা ডায়াফ্রাম এবং ডায়াফ্রামের উভয় পাশের উপযুক্ত ভালভ (চেক ভালভ, প্রজাপতি ভালভ, ফ্ল্যাপ ভালভ, বা শাট-অফ ভালভ)
| আইটেম | বর্ণনা | ইউনিট | রেফারেন্স ফিগার |
| ঘ | সর্বাধিক বায়ু প্রবেশ চাপ | এমপিএ | 0.83 |
| 2 | সর্বাধিক প্রবাহ হার | 1 মিনিট | ১ .২ |
| 3 | সর্বোচ্চ উত্তোলন | এম | 70 |
| 4 | সর্বাধিক আউটলেট চাপ | এমপিএ | 0.83 |
| 5 | সর্বোচ্চ কণার আকার | মিমি | 3 |
| 6 | ওজন | কেজি | 12.3 |
| 7 | শব্দ স্তর | ডিবি | 70 |
A 2 5 XX - XXX - X (মডেল নির্বাচন)
পাইপ মুখের ফর্ম: A-BSP B-NPT (F) C-Flange
ডায়াফ্রাম উপাদান: 9 - স্যান্টোপ্রিন এইচ - হাইট্রেল টি - পিটিএফই/স্যান্টোপ্রিন
বল উপাদান: 9 -স্যান্টোপ্রিন এইচ - হাইট্রে টি - পিটিএফই এ - এসিটাল
বল সীট উপাদান: P/K oly Polypropylene/Kynoar SS tainStainless Steel
পাম্প উপাদান: এসএস tain স্টেইনলেস স্টিল AL l অ্যালুমিনিয়াম খাদ CI- কার্বন ইস্পাত P/K oly পলিপ্রোপিলিন/কিনোয়ার
সর্বোচ্চ ফলিত তাপমাত্রার সীমা (ডায়াফ্রাম / বল / সীল উপাদান)
এসিটাল ··············································· 40 - 150 ° F (4.4- 65.5 ° C)
Santoprene ········································· -40 °- 225 ° F ( -40 °- 107.2 ° C) ······· 40 °- 220 ° F (4.4 °- 104 ° C) নাইট্রাইল ······················· 10 °- 180 ° F (-12 °- 82 ° C) ভিটন ··········································· -40 °- 350 ° ফা (-40 ° -176.6 ° C) হাইট্রেল · ············· -20 ° -150 ° F (-12 °-93 ° C) কিনার ···················· ·································· 10 ° -200 ° F (-28.9 °-65.5 ° C) পলিপ্রোপিলিন ··········································· 32 °- 175 ° F ( 0-79.4 ° C)
পণ্য ব্যবহার
1. পাম্প চিনাবাদাম মাখন, কিমচি, মশলা আলু, ছোট লাল সসেজ, জ্যাম আপেল পাল্প, চকোলেট ইত্যাদি।
2. পাম্পিং পেইন্ট, আঠা, এবং রঙ্গক।
3, আঠালো এবং আঠালো, সব ধরনের পাম্প করা যাবে।
4, বিভিন্ন ধরণের টাইলস, চীনামাটির বাসন, ইট এবং মৃৎপাত্রের গ্লাস।
5. তেলের কূপ খনন করার পর, পলি এবং গ্রাউট পাম্প করুন।
6. বিভিন্ন ইমালসন এবং ফিলার পাম্প করুন।
7. সব ধরনের বয়স পাম্পিং।
8. ট্যাঙ্কার হিসেবে পাম্প ব্যবহার করুন, এবং বার্জ ট্যাংক পরিষ্কার করে বয়স শোষণ করে।
9, হপস এবং গাঁজন গুঁড়া স্লারি, সিরাপ, চিনি ঘন।
10. খনি, টানেল, টানেল, বেনিফিশিয়েশন এবং স্ল্যাগ থেকে পানি পাম্প করা।পাম্পিং সিমেন্ট গ্রাউট এবং মর্টার।
11, রাবার পাল্প বিভিন্ন।
12. বিভিন্ন abrasives, ক্ষয়কারী, পেট্রোলিয়াম এবং কাদা, গ্রীস এবং সাধারণ পাত্রে পরিষ্কার।
13, বিভিন্ন ধরণের অত্যন্ত বিষাক্ত, জ্বলনযোগ্য, উদ্বায়ী তরল।
14, বিভিন্ন ধরণের শক্তিশালী অ্যাসিড, ক্ষার, শক্তিশালী ক্ষয়কারী তরল।
15, উচ্চ তাপমাত্রার তরল 150 ডিগ্রি সেলসিয়াস সহ্য করতে পারে
16. বিভিন্ন কঠিন তরল বিচ্ছেদ ডিভাইসের জন্য প্রি-স্টেজ প্রেসার সাপ্লাই ডিভাইস হিসেবে
1 " প্রবাহ চিত্র
ইনস্টলেশন মাত্রা:
তরল বিভাগে অংশগুলি বিচ্ছিন্ন করা
ক) প্রথমে, পাইপলাইন সিস্টেম থেকে পাম্পটি সরান এবং ভিতরের পাম্প থেকে উপকরণগুলি নিষ্কাশন করুন।খ) একটি পরিষ্কার কাজের পরিবেশে পাম্প রাখুন।গ) প্রথমে পাম্প থেকে আউটলেট পাইপ (1) বিচ্ছিন্ন করুন, এবং তারপর বল (2), ও কাপ (3) এবং (47) এবং বল সীট (4) তরল ক্যাপের উপরের প্রান্ত (5) থেকে বের করুন ক্রমানুসারে.তারপরে, পাম্পটি উল্টো করে রাখুন এবং ইনলেট পাইপটি (11) ভেঙে দিন যাতে তরল ক্যাপ (5) থেকে ও কাপ (3) এবং (47), বল সীট (4) এবং বল (2) বের করা যায়।d) টুপিটি বিচ্ছিন্ন করতে দুটি তরল ক্যাপের চারপাশে বোল্টগুলি ছেড়ে দিন (5)।ই) ডায়াফ্রাম স্ক্রু (10) ছেড়ে দিন এবং উভয় প্রান্ত থেকে ডায়াফ্রাম ওয়াশার (7), (8) এবং ডায়াফ্রাম (6) সরান।ডায়াফ্রাম রড (23) সরান এবং ঠোঁটের আকৃতির সীল রিং (25) প্রতিস্থাপন করা যেতে পারে।এয়ার ভালভের জন্য যন্ত্রাংশ বিচ্ছিন্নকরণ f) প্রথমে বোল্টটি আলগা করুন (39), এবং তারপর এয়ার ভালভ কেসিং (38), এয়ার বাফেল (42) এবং সিলিং গ্যাসকেট (40), এবং (41)।ছ) এয়ার ভালভ কেসিং (38) থেকে ভালভ স্লাইস (36) এবং ভালভ প্লেট (37) বের করুন।জ) সার্ক্লিপ (29) ভেঙে দিন এবং এয়ার ভালভ কেসিং (38) এর উভয় প্রান্ত থেকে সীমা শেষ ক্যাপ (31) বের করুন এবং আপনি প্রয়োজন অনুযায়ী কাপ (30) প্রতিস্থাপন করতে পারেন।i) হাত দিয়ে এয়ার ভালভ কেসিং (38) থেকে স্পুল (35) বের করার পরে আপনি ঠোঁটের ধরণের প্যাকিং (33) পরীক্ষা করতে পারেন।পাইলট ভালভের জন্য যন্ত্রাংশ বিচ্ছিন্ন করা j) 4 বোল্টগুলি আলগা করুন (16) প্রথমে সিলিন্ডারের মাথা ঠিক করুন, এবং তারপর সিলিন্ডারের মাথা (14) এবং (18) উভয় প্রান্তে ভেঙে দিন এবং O কাপ (17) সরান।ট) মোটর কেসিং (15) এর খাঁজ থেকে সিলিং গ্যাসকেট (19) সরান।l) মোটর কেসিং (15) থেকে পাইলট রড (22) এবং ট্রিগার রড (45) বের করুন এবং আপনি ট্রিগার রডে ঠোঁট-টাইপ প্যাকিং (20) অথবা পাইলট রডে ও কাপ (44) প্রতিস্থাপন করতে পারেন।ডায়াফ্রাম পাম্পের পুনasসজ্জা পাম্পের পুনasসজ্জা পদক্ষেপগুলি বিচ্ছিন্নকরণের সাথে অসামঞ্জস্যপূর্ণ, তাই আপনাকে পুনরায় সংযোজন প্রক্রিয়ায় নিম্নলিখিত বিষয়গুলিতে মনোযোগ দিতে বলা হয়েছে: ।2) দয়া করে সাবধানে পরীক্ষা করুন সমস্ত সিলিং উপাদানগুলি ব্যবহার করার আগে সেগুলি ক্ষতিগ্রস্ত কিনা, যেমন পৃষ্ঠের ক্ষতি।ক্ষতিগ্রস্ত হলে, দয়া করে নতুনগুলি প্রতিস্থাপন করুন।3) ঠোঁট-টাইপ প্যাকিংয়ের ঠোঁটের দিক (20) (, 25) এবং (33) চার্টে দেখানো দিকের সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত।4) তরল ক্যাপের বোল্টগুলি পর্যায়ক্রমে বিপরীত কোণ দ্বারা বেঁধে দেওয়া উচিত যাতে ভাল সিলিং ফলাফল পাওয়া যায়।সমস্যা সমাধান 1. বায়ু প্রবাহের সাথে নিষ্কাশন খোলার থেকে কিছু তরল নিinedসৃত হয়।কোন ক্ষতির জন্য ডায়াফ্রাম চেক করুন।শিথিলতার জন্য ডায়াফ্রাম স্ক্রু চেক করুন 2. আউটলেট ফ্লুইডে এয়ার বুদবুদ রয়েছে ভাল সিলিংয়ের জন্য সাকশন পাইপ সংযোগ পরীক্ষা করুন।ভাল সিলিংয়ের জন্য স্তন্যপান পাইপ এবং ইনটেক বহুগুণের মধ্যে সংযোগ পরীক্ষা করুন।ইনটেক বহুগুণ এবং তরল টুপি মধ্যে O রিং চেককোন বাধা জন্য ইনলেট/আউটলেট চেক করুন।এয়ার টাইটেন্সের জন্য ইনটেক ম্যানিফোল্ড সংযোগকারী কানেক্টর চেক করুন বলটি সিটে আটকে নেই বা বলটি অন্যায়ভাবে বসে নেই।4. যখন কোন পারস্পরিক চলাচল না থাকে তখন বায়ু নিষ্কাশন খোলার থেকে নির্গত হয়।স্লিড ভালভ (35) এ সীল রিং (33) চেক করুন।ট্রিগার রড (45) এ সীল রিং (20) চেক করুন।ডায়াফ্রাম লিঙ্ক রডে সীল রিং (25) চেক করুন
