পণ্যের বিবরণ:
প্রদান:
|
| পণ্য: | বায়ুচালিত ডায়াফ্রাম পাম্প | সর্বোচ্চ আউটলেট চাপ: | 0.69 এমপিএ |
|---|---|---|---|
| তাপমাত্রার সীমা: | 32°- 175°F | শব্দ স্তর: | ~70dB |
| নাম: | পলিপ্রোপিলিন ডায়াফ্রাম পাম্প | আবেদন: | ক্ষয়কারী তরল পরিবহন |
| প্রবাহ হার: | 0-20m3/ঘণ্টা | ডায়াফ্রামের উপাদান: | টেফলন |
| মাথা: | 30M | ||
| বিশেষভাবে তুলে ধরা: | 1/4'' পলিপ্রোপিলিন ডায়াফ্রাম পাম্প,70 ডিবি পলিপ্রোপিলিন ডায়াফ্রাম পাম্প |
||

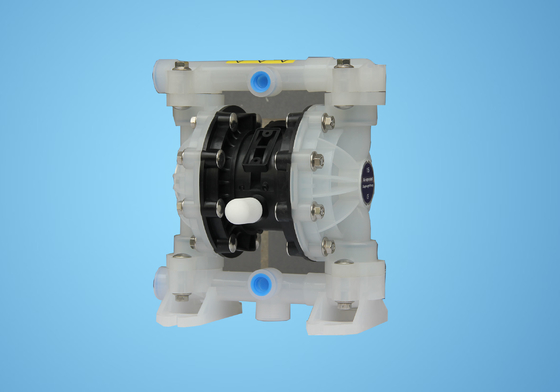

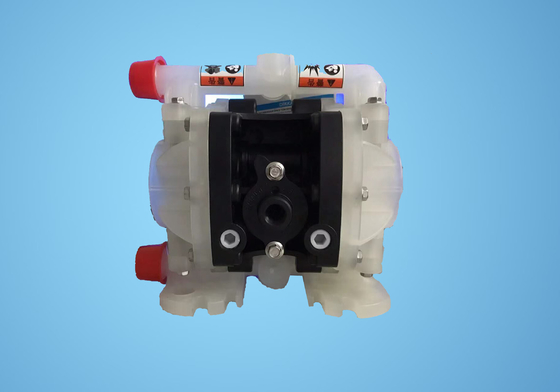

ক্ষয়কারী তরল পরিবহনের জন্য 1/4" বায়ুচালিত ডায়াফ্রাম পাম্প
রাসায়নিক দ্রাবক জারা জন্য কম শব্দ Polypropylene ডায়াফ্রাম পাম্প
পলিপ্রোপিলিন ডায়াফ্রাম পাম্প ভূমিকা
এয়ার ডায়াফ্রাম পাম্প(এছাড়াও একটি হিসাবে পরিচিতমেমব্রেন পাম্প, বায়ু চালিত ডাবল ডায়াফ্রাম পাম্প (AOOD)বাবায়ুসংক্রান্ত ডায়াফ্রাম পাম্প)যা তরল পাম্প করতে রাবার, থার্মোপ্লাস্টিক বা মধ্যচ্ছদা এবং ডায়াফ্রামের উভয় পাশে উপযুক্ত ভালভের (ভালভ, বাটারফ্লাই ভালভ, ফ্ল্যাপ ভালভ, বা অন্য যে কোনও শাট-অফ ভালভ চেক) এর পারস্পরিক ক্রিয়াগুলির সংমিশ্রণ ব্যবহার করে।
পলিপ্রোপিলিন ডায়াফ্রাম পাম্প স্পেসিফিকেশন:
1/4" এবং 1/2" এবং 1" &1.5" এবং 2" এবং 3"
এয়ার ডায়াফ্রাম পাম্প
1. কোন ফুটো
2. ভাল স্ব-প্রিমিং কর্মক্ষমতা
3. বিভিন্ন মাধ্যম সম্প্রচার করা
| আইটেম | বর্ণনা | ইউনিট | রেফারেন্স চিত্র |
| 1 | সাইজ এয়ার পাম্প | ইঞ্চি | 0.25 |
| 2 | সর্বাধিক প্রবাহ হার | 1 মিনিট | 27 |
| 3 | সর্বোচ্চ উত্তোলন | এম | 70 |
| 4 | সর্বোচ্চ আউটলেট চাপ | এমপিএ | 0.69 |
| 5 | সর্বোচ্চ কণা আকার | মিমি | 3 |
| 6 | ওজন | কেজি | 2.3 |
| 7 | শব্দ স্তর | ডিবি | 70 |
BG06 XX - XXX - X (মডেল নির্বাচন)
পাইপের মুখের ফর্ম: A-BSP B-NPT(F) C-ফ্ল্যাঞ্জ
ডায়াফ্রাম উপাদান: 9 - স্যান্টোপ্রিন এইচ - হাইট্রেল টি - PTFE/স্যান্টোপ্রিন
বল উপাদান:9 -স্যান্টোপ্রিন এইচ - হাইট্রে টি - পিটিএফই এ - অ্যাসিটাল
বল আসন উপাদান: P/K -Polypropylene/Kynoar SS -স্টেইনলেস স্টীল
পাম্প উপাদান: SS-স্টেইনলেস স্টীল AL-অ্যালুমিনিয়াম অ্যালয় CI-কার্বন স্টিল P/K-Polypropylene/Kynoar
সর্বোচ্চ প্রয়োগকৃত তাপমাত্রা সীমা(ডায়াফ্রাম / বল / সীল উপাদান)
Acetal ····················································································° - 150°F (4.4- 65.5°C)
স্যান্টোপ্রেনি···································-40°- 225°ফা ( -40°- 107.2°C) ·················································· ········40°- 220°F (4.4°- 104°C) নাইট্রিল························· ····································10°- 180°F (-12°- 82°C) ভিটন··········· ····································-40°- 350°ফা (-40°-176.6°C) হাইট্রেল················································· ············-20°-150°F (-12°- 93°C) কিনার················· ·················································································································· F (-28.9 °-65.5 ° C) পলিপ্রোপিলিন) ······································· 32°- 175°ফা ( 0-79.4°C)
পণ্য ব্যবহার
1. পিনাট বাটার, কিমচি, ম্যাশ করা আলু, ছোট লাল সসেজ, জ্যাম আপেল পাল্প, চকলেট ইত্যাদি পাম্প করুন।
2. পাম্পিং পেইন্ট, গাম, এবং রঙ্গক।
3, আঠালো এবং আঠালো, সব ধরনের পাম্প করা যাবে.
4, বিভিন্ন ধরনের টাইলস, চীনামাটির বাসন, ইট এবং মৃৎপাত্রের গ্লেজ।
5. তেল কূপ ছিদ্র করার পরে, পলল এবং গ্রাউট পাম্প করুন।
6. পাম্প বিভিন্ন emulsions এবং ফিলার.
7. সব ধরনের বয়স পাম্পিং.
8. ট্যাঙ্কার হিসাবে পাম্প ব্যবহার করুন, এবং বার্জ বয়স শোষণ করার জন্য ট্যাঙ্ক পরিষ্কার করে।
9, hops এবং fermented পাউডার স্লারি, সিরাপ, চিনি ঘন.
10. খনি, টানেল, টানেল, উপকারীকরণ এবং স্ল্যাগ থেকে পানি পাম্প করা।পাম্পিং সিমেন্ট গ্রাউট এবং মর্টার.
11, রাবার সজ্জা বিভিন্ন.
12. বিভিন্ন ঘর্ষণকারী, ক্ষয়কারী, পেট্রোলিয়াম এবং কাদা, গ্রীস এবং সাধারণ পাত্র পরিষ্কার করা।
13, বিভিন্ন ধরণের অত্যন্ত বিষাক্ত, দাহ্য, উদ্বায়ী তরল।
ইনস্টলেশন মাত্রা:
ক)প্রথম, পাইপলাইন সিস্টেম থেকে পাম্পটি নিয়ে যান এবং পাম্পে থাকা উপকরণগুলি নিষ্কাশন করুন।খ) একটি পরিচ্ছন্ন কাজের পরিবেশে পাম্প রাখুন।গ) পাম্প থেকে জলের আউটলেট পাইপ (1) সরান এবং তারপরে তরল ক্যাপের উপরের প্রান্ত থেকে বলগুলি (2), ও কাপ (3) এবং (47) এবং বল সকেটগুলি (4) বের করুন (5) পালাক্রমেতারপরে, পাম্পটি উল্টো করে রাখুন এবং তরল ক্যাপ (5) থেকে ও-রিং কাপ (3) এবং (47), বলের আসন (4) এবং বলের আসন (2) বের করতে জলের ইনলেট পাইপ (11) সরিয়ে দিন। .ঘ) দুটি তরল কভারের চারপাশের বোল্টগুলি আলগা করুন এবং তরল কভারটি সরান (5)।e) ডায়াফ্রাম স্ক্রুগুলি (10) আলগা করুন এবং উভয় প্রান্ত থেকে মধ্যচ্ছদা ওয়াশার (7), (8) এবং মধ্যচ্ছদা (6) সরিয়ে দিন।ঠোঁট সীল (25) ডায়াফ্রাম রড (23) অপসারণ করে প্রতিস্থাপন করা যেতে পারে।f) প্রথমে বোল্ট (39) ঢিলা করুন এবং তারপরে এয়ার ভালভ হাউজিং (38), উইন্ড ডিফ্লেক্টর (42), সিলিং গ্যাসকেট (40) এবং (41) সরিয়ে দিন।g) এয়ার ভালভের হাতা (38) থেকে ভালভ শীট (36) এবং ভালভ প্লেট (37) বের করুন।
h) ক্ল্যাম্প (29) সরান, এয়ার ভালভের হাতা (38) উভয় প্রান্ত থেকে সীমা প্রান্তের কভার (31) বের করে নিন এবং প্রয়োজন অনুসারে কাপ (30) প্রতিস্থাপন করুন।i) এয়ার ভালভের হাতা (38) থেকে ভালভ উপাদান (35) হাত দিয়ে ঠেলে দেওয়ার পরে, ঠোঁট প্যাকিং (33) পরীক্ষা করা যেতে পারে।j) প্রথমে 4টি বোল্ট (16) আলগা করুন যা সিলিন্ডারের মাথাটি ঠিক করে, তারপর সিলিন্ডারের মাথাগুলি (14) এবং (18) উভয় প্রান্তে সরিয়ে ফেলুন এবং O- রিং কভারটি (17) সরান৷k) মোটর হাউজিং (15) এর খাঁজ থেকে সিলিং গ্যাসকেট (19) সরান।l) মোটর হাউজিং (15) থেকে গাইড রড (22) এবং ট্রিগার রড (45) বের করুন এবং ট্রিগার রডে লিপ প্যাকিং (20) বা গাইড রডের ও-রিং (44) প্রতিস্থাপন করুন।যেহেতু ডায়াফ্রাম পাম্পের অ্যাসেম্বলি ধাপ এবং বিচ্ছিন্ন করার পদক্ষেপগুলি বেমানান, অনুগ্রহ করে সমাবেশ প্রক্রিয়ার সময় নিম্নলিখিত পয়েন্টগুলিতে মনোযোগ দিন: 1) সমস্ত সিলিং উপাদান এবং তাদের যোগাযোগের অংশগুলি অবশ্যই লুব্রিকেটিং তেল দিয়ে প্রলেপ দিতে হবে।2) ব্যবহারের আগে, দয়া করে সাবধানে ক্ষতির জন্য সমস্ত সিলিং উপাদান পরীক্ষা করুন, যেমন পৃষ্ঠের ক্ষতি।এটি ক্ষতিগ্রস্ত হলে, এটি একটি নতুন দিয়ে প্রতিস্থাপন করুন।3) ঠোঁট টাইপ প্যাকিংয়ের ঠোঁটের দিক (20) (, 25), (33) চিত্রে দেখানো দিকটির সাথে সামঞ্জস্যপূর্ণ হবে।4) তরল কভারের বোল্টগুলি আরও ভাল সিলিং প্রভাব অর্জনের জন্য তির্যকভাবে শক্ত করা হবে।
সমস্যা সমাধান1. কিছু তরল বায়ুপ্রবাহের সাথে নিষ্কাশন বন্দর থেকে নিঃসৃত হয়।ক্ষতির জন্য ডায়াফ্রাম পরীক্ষা করুন।শিথিলতার জন্য ডায়াফ্রাম স্ক্রুগুলি পরীক্ষা করুন 2. সাকশন পাইপের সংযোগটি ভালভাবে সিল করা আছে কিনা তা পরীক্ষা করুন৷সাকশন পাইপ এবং ইনটেক ম্যানিফোল্ডের মধ্যে সংযোগটি ভালভাবে সিল করা আছে কিনা তা পরীক্ষা করুন।ইনটেক ম্যানিফোল্ড এবং তরল ক্যাপের মধ্যে ও-রিং পরীক্ষা করুন।ডায়াফ্রাম স্ক্রুগুলি আলগা কিনা তা পরীক্ষা করুন।পাম্প আউটপুট কম হলে বায়ু সরবরাহ স্থিতিশীল কিনা তা পরীক্ষা করুন।
ইনলেট/আউটলেট ব্লক করা আছে কিনা তা পরীক্ষা করুন।ইনটেক ম্যানিফোল্ড সংযোগ সংযোগকারীর বায়ু নিবিড়তা পরীক্ষা করুন।চেক বলটি ভালভ সিটে আটকে নেই বা বলটি সঠিকভাবে স্থির করা হয়নি।4. যখন কোন পারস্পরিক আন্দোলন নেই, বায়ু নিষ্কাশন পোর্ট থেকে নিষ্কাশন করা হয়.স্পুল (35) এর সিল রিং (33) পরীক্ষা করুন।ট্রিগার লিভারে (45) সিল রিং (20) পরীক্ষা করুন।ডায়াফ্রাম সংযোগকারী রডের সিল রিং (25) পরীক্ষা করুন
