পণ্যের বিবরণ:
প্রদান:
|
| পণ্য: | বায়ুচালিত ডায়াফ্রাম পাম্প | সর্বোচ্চ আউটলেট চাপ: | 0.83 mpa |
|---|---|---|---|
| তাপমাত্রার সীমা: | 32°- 175°F | শব্দ স্তর: | ~70dB |
| বিশেষভাবে তুলে ধরা: | বায়ু চালিত ডায়াফ্রাম পাম্প,নন ফুটো 70 ডিবি পলিপ্রোপলিন ডায়াফ্রাম পাম্প |
||

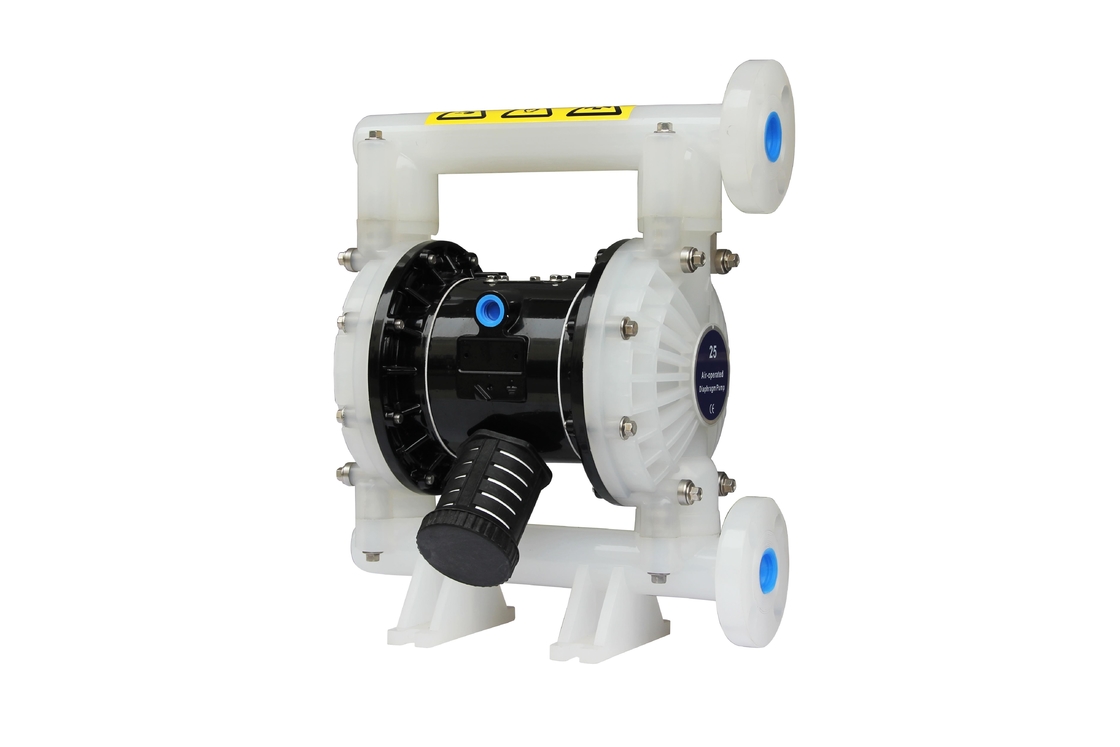

ভ্যাকুয়াম এয়ার চালিত ডুয়াল ডায়াফ্রাম পাম্প মুদ্রণের জন্য অ লিকেজ
স্পেসিফিকেশন
এয়ার ডায়াফ্রাম পাম্প
1. অ ফুটো
2. ভাল স্ব প্রাইমিং কর্মক্ষমতা
3. সব ধরনের মাধ্যম বোঝান
এয়ার ডায়াফ্রাম পাম্প(এছাড়াও একটি হিসাবে পরিচিতমেমব্রেন পাম্প, বায়ু চালিত ডাবল ডায়াফ্রাম পাম্প (AOOD)বাবায়ুসংক্রান্ত ডায়াফ্রাম পাম্প)যা তরল পাম্প করতে রাবার, থার্মোপ্লাস্টিক বা মধ্যচ্ছদা এবং ডায়াফ্রামের উভয় পাশে উপযুক্ত ভালভের (ভালভ, বাটারফ্লাই ভালভ, ফ্ল্যাপ ভালভ বা অন্য যে কোনও শাট-অফ ভালভ পরীক্ষা করুন) এর পারস্পরিক ক্রিয়াগুলির সংমিশ্রণ ব্যবহার করে।
| আইটেম | বর্ণনা | ইউনিট | রেফারেন্স চিত্র |
| 1 | সর্বোচ্চ বায়ু প্রবেশের চাপ | এমপিএ | 0.83 |
| 2 | সর্বাধিক প্রবাহ হার | 1 মিনিট | 192 |
| 3 | সর্বোচ্চ উত্তোলন | এম | 70 |
| 4 | সর্বোচ্চ আউটলেট চাপ | এমপিএ | 0.83 |
| 5 | সর্বোচ্চ কণা আকার | মিমি | 3 |
| 6 | ওজন | কেজি | 12.3 |
| 7 | শব্দ স্তর | ডিবি | 70 |
BG 2 5 XX - X X- X X (মডেল নির্বাচন)
পাইপের মুখের ফর্ম: A-BSP B-NPT(F) C-ফ্ল্যাঞ্জ
ডায়াফ্রাম উপাদান: 9 - স্যান্টোপ্রিন এইচ - হাইট্রেল টি - PTFE/স্যান্টোপ্রিন
বল উপাদান:9 -স্যান্টোপ্রিন এইচ - হাইট্রে টি - পিটিএফই এ - অ্যাসিটাল
বল আসন উপাদান: P/K -Polypropylene/Kynoar SS -স্টেইনলেস স্টীল
পাম্প উপাদান: SS-স্টেইনলেস স্টীল AL-অ্যালুমিনিয়াম অ্যালয় CI-কার্বন স্টিল P/K-Polypropylene/Kynoar
সর্বোচ্চ প্রয়োগকৃত তাপমাত্রা সীমা(ডায়াফ্রাম / বল / সীল উপাদান)
Acetal ····················································································° - 150°F (4.4- 65.5°C)
স্যান্টোপ্রেনি···································-40°- 225°ফা ( -40°- 107.2°C) ·················································· ········40°- 220°F (4.4°- 104°C) নাইট্রিল························· ····································10°- 180°F (-12°- 82°C) ভিটন··········· ····································-40°- 350°ফা (-40°-176.6°C) হাইট্রেল················································· ············-20°-150°F (-12°- 93°C) কিনার················· ·················································································································· F (-28.9 °-65.5 ° C) পলিপ্রোপিলিন) ······································· 32°- 175°ফা ( 0-79.4°C)
পণ্য ব্যবহার
1. পিনাট বাটার, কিমচি, ম্যাশ করা আলু, ছোট লাল সসেজ, জ্যাম আপেল পাল্প, চকোলেট ইত্যাদি পাম্প করুন।
2. পাম্পিং পেইন্ট, গাম, এবং রঙ্গক।
3, আঠালো এবং আঠালো, সব ধরনের পাম্প করা যাবে.
4, বিভিন্ন ধরণের টাইলস, চীনামাটির বাসন, ইট এবং মৃৎপাত্রের গ্লেজ।
5. তেল কূপ ছিদ্র করার পরে, পলল এবং গ্রাউট পাম্প করুন।
6. পাম্প বিভিন্ন emulsions এবং ফিলার.
7. সব ধরনের বয়স পাম্পিং.
8. ট্যাঙ্কার হিসাবে পাম্প ব্যবহার করুন, এবং বার্জ বয়স শোষণ করার জন্য ট্যাঙ্ক পরিষ্কার করে।
9, hops এবং fermented পাউডার স্লারি, সিরাপ, চিনি ঘন.
10. খনি, টানেল, টানেল, উপকারীকরণ এবং স্ল্যাগ থেকে পানি পাম্প করা।পাম্পিং সিমেন্ট গ্রাউট এবং মর্টার.
11, রাবার সজ্জা বিভিন্ন.
12. বিভিন্ন ঘর্ষণকারী, ক্ষয়কারী, পেট্রোলিয়াম এবং কাদা, গ্রীস এবং সাধারণ পাত্র পরিষ্কার করা।
13, বিভিন্ন ধরণের অত্যন্ত বিষাক্ত, দাহ্য, উদ্বায়ী তরল।
14, বিভিন্ন ধরণের শক্তিশালী অ্যাসিড, ক্ষার, শক্তিশালী ক্ষয়কারী তরল।
15, বিভিন্ন উচ্চ তাপমাত্রার তরল 150 ডিগ্রি সেলসিয়াস সহ্য করতে পারে।
16. বিভিন্ন কঠিন-তরল বিচ্ছেদ ডিভাইসের জন্য প্রাক-পর্যায় চাপ সরবরাহ ডিভাইস হিসাবে
1”প্রবাহ চিত্র
ইনস্টলেশন মাত্রা:
তরল বিভাগে অংশ বিচ্ছিন্ন করা
ক)প্রথমে, পাইপলাইন সিস্টেম থেকে পাম্পটি সরান এবং পাম্পের ভিতরের উপাদানগুলি নিষ্কাশন করুন।খ) একটি পরিষ্কার কাজের পরিবেশে পাম্প রাখুন।গ) প্রথমে পাম্প থেকে আউটলেট পাইপ (1) ভেঙে ফেলুন এবং তারপরে তরল ক্যাপের উপরের প্রান্ত থেকে বল (2), ও কাপ (3) এবং (47) এবং বল সীট (4) বের করুন (5) ক্রমানুসারে.এর পরে, পাম্পটি উল্টো করে রাখুন এবং ইনলেট পাইপ (11) ভেঙে ফেলুন যাতে তরল ক্যাপ (5) থেকে O কাপ (3) এবং (47), বল সীট (4) এবং বল (2) বের করা যায়।ঘ) ক্যাপটি আলাদা করতে দুটি তরল ক্যাপের চারপাশে বোল্টগুলি ছেড়ে দিন (5)।e) ডায়াফ্রাম স্ক্রু (10) ছেড়ে দিন এবং উভয় প্রান্ত থেকে ডায়াফ্রাম ওয়াশার (7), (8) এবং ডায়াফ্রাম (6) সরিয়ে দিন।ডায়াফ্রাম রড (23) সরান এবং ঠোঁটের আকৃতির সিল রিং (25) প্রতিস্থাপন করা যেতে পারে।এয়ার ভালভের জন্য যন্ত্রাংশ বিচ্ছিন্ন করা f)প্রথমে বোল্টটি (39) আলগা করুন এবং তারপরে এয়ার ভালভের আবরণ (38), এয়ার ব্যাফেল (42) এবং সিলিং গ্যাসকেট (40), এবং (41) ভেঙে ফেলুন।g) এয়ার ভালভ কেসিং (38) থেকে ভালভ স্লাইস (36) এবং ভালভ প্লেট (37) বের করুন।h) সার্ক্লিপ (29) ভেঙে ফেলুন এবং এয়ার ভালভ কেসিং (38) এর উভয় প্রান্ত থেকে লিমিট এন্ড ক্যাপ (31) বের করুন এবং আপনি প্রয়োজন অনুযায়ী কাপ (30) প্রতিস্থাপন করতে পারেন।i)আপনি হাত দিয়ে এয়ার ভালভের আবরণ (38) থেকে স্পুল (35) বের করার পর ঠোঁট-টাইপ প্যাকিং (33) পরীক্ষা করতে পারেন।পাইলট ভালভের জন্য যন্ত্রাংশ বিচ্ছিন্ন করা j) 4 বোল্ট আলগা করুন (16) প্রথমে সিলিন্ডারের মাথাটি ঠিক করুন এবং তারপরে সিলিন্ডারের মাথা (14) এবং (18) উভয় প্রান্তে ভেঙে ফেলুন এবং O কাপ (17) সরিয়ে দিন।k) মোটর কেসিং (15) এর খাঁজ থেকে সিলিং গ্যাসকেট (19) সরান।l) মোটর কেসিং (15) থেকে পাইলট রড (22) এবং ট্রিগার রড (45) বের করুন এবং আপনি ট্রিগার রডে লিপ-টাইপ প্যাকিং (20) বা পাইলট রডে O কাপ (44) প্রতিস্থাপন করতে পারেন।ডায়াফ্রাম পাম্পের পুনঃসংযোজন পাম্পের পুনঃসংযোজন ধাপগুলি বিচ্ছিন্নকরণের সাথে সামঞ্জস্যপূর্ণ নয়, তাই আপনাকে অনুগ্রহ করে পুনঃসংযোজন প্রক্রিয়ায় নিম্নলিখিতগুলিতে মনোযোগ দিতে বলা হচ্ছে: 1) সমস্ত সিলিং উপাদানগুলির পাশাপাশি তাদের যোগাযোগের অংশগুলি অবশ্যই গ্রীস করা উচিত। .2) সমস্ত সিলিং উপাদান ব্যবহার করার আগে দয়া করে সাবধানে পরীক্ষা করুন যে তারা ক্ষতিগ্রস্ত হয়েছে কিনা, যেমন পৃষ্ঠের ক্ষতি।ক্ষতিগ্রস্ত হলে, নতুনগুলি প্রতিস্থাপন করুন।3) লিপ-টাইপ প্যাকিংয়ের ঠোঁটের দিক (20)(, 25) এবং (33) চার্টে দেখানো দিকটির সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত।4) একটি ভাল সিলিং ফলাফল অর্জনের জন্য তরল ক্যাপের বোল্টগুলিকে পর্যায়ক্রমে বিপরীত কোণ দ্বারা বেঁধে রাখা উচিত।সমস্যা সমাধান 1. কিছু তরল বায়ু প্রবাহ বরাবর নিষ্কাশন খোলার থেকে নিষ্কাশন করা হয়.কোন ক্ষতির জন্য ডায়াফ্রাম পরীক্ষা করুন।শিথিলতা জন্য ডায়াফ্রাম স্ক্রু পরীক্ষা করুন 2. আউটলেট তরলে বায়ু বুদবুদ আছে ভাল সিলিং জন্য সাকশন পাইপ সংযোগ পরীক্ষা করুন.ভাল সিলিংয়ের জন্য সাকশন পাইপ এবং ইনটেক ম্যানিফোল্ডের মধ্যে সংযোগ পরীক্ষা করুন।ইনটেক ম্যানিফোল্ড এবং ফ্লুইড ক্যাপের মধ্যে O রিং পরীক্ষা করুন শিথিলতার জন্য ডায়াফ্রাম স্ক্রুগুলি পরীক্ষা করুন 3. কম পাম্প আউটপুট পরীক্ষা করুন বায়ু সরবরাহ স্থিতিশীল রয়েছে।কোনো ব্লকেজের জন্য ইনলেট/আউটলেট চেক করুন।এয়ার টাইটনেসের জন্য ইনটেক ম্যানিফোল্ড সংযোগকারী সংযোগকারীগুলি পরীক্ষা করে দেখুন বলটি সিটে আটকে নেই বা বলটি অনুপযুক্তভাবে বসে নেই৷4. বায়ু নিষ্কাশন খোলা থেকে নিষ্কাশন করা হয় যখন কোন পারস্পরিক আন্দোলন নেই.স্লাইড ভালভ (35) এ সিল রিং (33) চেক করুন।ট্রিগার রড (45) এ সিল রিং (20) চেক করুন।ডায়াফ্রাম লিঙ্ক রডে সিল রিং (25) চেক করুন
