পণ্যের বিবরণ:
প্রদান:
|
| উৎপাদন: | 2 diaphragm পাম্প | সর্বাধিক আউটলেট চাপ: | 0.83mpa |
|---|---|---|---|
| বৈশিষ্ট্য: | অ ফুটো | প্রয়োগ: | খনির শিল্প |
| বিশেষভাবে তুলে ধরা: | বায়ুসংক্রান্ত চালিত diaphragm পাম্প,বায়ুসংক্রান্ত বায়ু পাম্প |
||

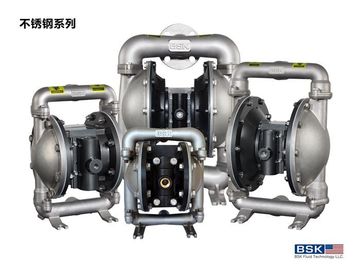

রাবার ভ্যাকুয়াম বায়ুসংক্রান্ত 2 ডায়াফ্র্যাগম পাম্প এয়ার কোন লিকেজ পরিচালিত
ডাবল অ্যাক্টিভিং ডায়াফ্রাম পাম্প ভূমিকা
এয়ার ডায়াফ্র্যাগম পাম্প (এছাড়াও একটি ঝিল্লী পাম্প, এয়ার পরিচালিত ডাবল ডাইফ্র্যাগম পাম্প (AOOD) বা বায়ুসংক্রান্ত ডায়াফ্র্যাগ পাম্প হিসাবে পরিচিত ) যা একটি রাবার, থার্মোপ্লাস্টিক বা টিফ্লোডিয়াফ্র্যাগম এর রেসিপিপ্রোকটিং ক্রিয়া এবং ডায়াফ্রামের উভয় পাশে উপযুক্ত ভালভগুলির সমন্বয় ব্যবহার করে (চেক ভালভ , প্রজাপতি ভালভ, ফ্ল্যাপ ভালভ, বা শাট-অফ ভালভের অন্য কোন ফর্ম) একটি তরল পাম্প।
ডায়াফ্র্যাগ পাম্প উচ্চ বায়ু চাপ এবং উপাদানের সামঞ্জস্য বিকল্পের AB রাস্তা পরিসীমাতেও উচ্চ ভলিউম সরবরাহ সরবরাহ করে। মডেল এবং বিকল্প চার্টটি পড়ুন। পাম্পটি মডুলারযুক্ত বায়ু মোটর এবং তরল বিভাগে সরবরাহ করা হয়।
বায়ু পরিচালিত ডায়াফ্র্যাগ পাম্প বিকল্পভাবে বায়ু চেম্বারে চাপের পার্থক্য ব্যবহার করে তরল চেম্বারে ইনটেক তরল চাপ এবং ইতিবাচক তরল চাপ তৈরি করে। বল ভালভ তরল এর প্রবাহ প্রবাহ নিশ্চিত করতে পারেন।
পাম্প সাইক্লিং শুরু হবে কারণ বায়ু চাপ প্রয়োগ করা হয় এবং এটি পাম্প চালিয়ে যাবে এবং চাহিদাটি ধরে রাখতে থাকবে। এটি লাইনের পূর্বনির্ধারণ তৈরি এবং বজায় রাখবে এবং একবার সর্বাধিক লাইন চাপে পৌঁছানোর পরে সাইক্লিং বন্ধ করবে (ডিভাইসটি বন্ধ করে দেওয়া) এবং প্রয়োজনীয় হিসাবে পাম্পিং পুনরায় শুরু করবে।
ডাবল অ্যাক্টিভিং ডায়াফ্র্যাগ পাম্প পরামিতি
| পদ | বিবরণ | একক | রেফারেন্স চিত্র |
| 1 | সর্বাধিক বায়ু খাঁড়ি চাপ | এমপিএ | 0.83 |
| 2 | সর্বাধিক প্রবাহ হার | এল / ন্যূনতম | 903 |
| 3 | সর্বাধিক উত্তোলন | এম | 70 |
| 4 | সর্বাধিক আউটলেট চাপ | এমপিএ | 0.83 |
| 5 | সর্বাধিক কণা আকার | মিমি | 9 |
| 6 | ওজন | কেজি | 103 |
| 7 | শব্দ স্তর | ডিবি | <70 |

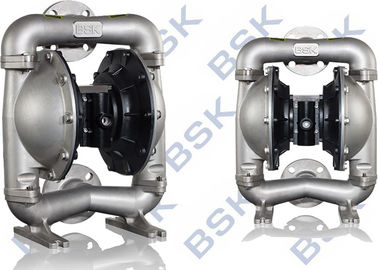

ডাবল অভিনয় ডাইফ্র্যাগম পাম্প বিশেষ উল্লেখ

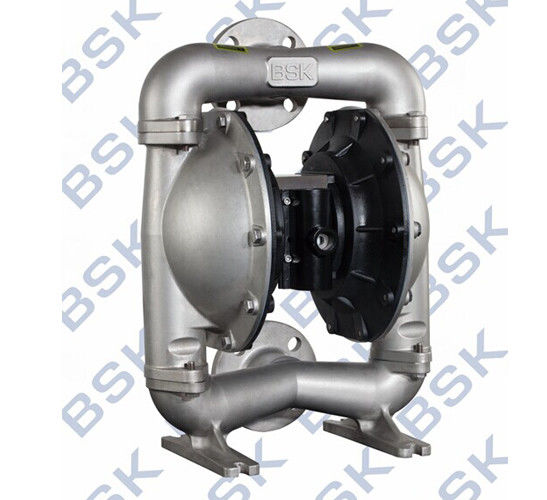

এয়ার ডায়াফ্র্যাগম পাম্প
1. অ ফুটো
2. গুড স্ব priming কর্মক্ষমতা
3. মাঝারি সব ধরনের convey
4. উপাদান: কাস্ট ইস্পাত, আলু, এসএস, পিপি
একটি 50 এক্সএক্স - XXX - এক্স ( মডেল নির্বাচন)
পাইপ মুখ ফরম: এ-বিএসপি বি-এনপিটি (F) সি-ফ্ল্যাঞ্জ
ডায়াফ্র্যাগ উপাদান: 9 - Santoprene এইচ - Hytrel টি - PTFE / Santoprene
বল উপাদান: 9-স্যানটোপিন এইচ - হাইট্রাই টি - পিটিএফআই এ - অ্যাসিটাল
বল সীট উপাদান: পি / কে-পলিপ্রোপলিনে / Kynoar এসএস স্টেইনলেস স্টীল
পাম্প উপাদান: এসএস স্টেইনলেস স্টীল AL-অ্যালুমিনিয়াম খাদ সিআই-কার্বন ইস্পাত পি / কে-পলিপ্রোপ্লিন / কিনোয়ার
সর্বোচ্চ ফলিত তাপমাত্রা সীমা (ডায়াফ্র্যাগ / বল / সীল উপাদান)
Acetal ··············································· 40 ° - 150 ডিগ্রি ফারেনহাইট (4.4-65.5 ডিগ্রি সেলসিয়াস)
Santoprene ·········································· -40 ° - 225 ° F (-40 ° - 107.2 ° C) Teflon ········································ ········ · 40 ° - 220 ডিগ্রী ফারেনহাইট (4.4 ডিগ্রী - 104 ডিগ্রি সেলসিয়াস) নিট্রিলে ··································· ······················· 10 ° - 180 ডিগ্রি ফারেনহাইট (-12 ডিগ্রী - 82 ডিগ্রি সেলসিয়াস) Viton ··········· ········································ -40 ° - 350 ° F (-40 ° -176.6 ° C) Hytrel · বিভাগ ······· -20 ° -150 ° F (-12 ° - 93 ডিগ্রি ফারেনহাইট) Kynar ······································· ························· 10 ° -200 ° F (-28.9 ° - 65.5 ° C) Polypropylene 32 ° - 175 ডিগ্রী ফারেনহাইট (0-79.4 ডিগ্রি সেন্টিগ্রেড)

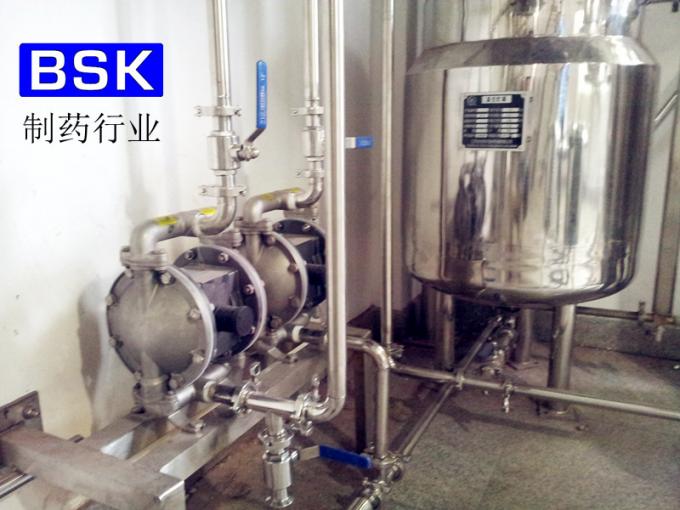

ডাবল অ্যাক্টিভিং ডায়াফ্রাম পাম্প আবেদন
1, বিষাক্ত, দহনযোগ্য এবং অস্থির তরল।
2, স্ট্রং অ্যাসিড, জারা সঙ্গে শক্তিশালী ক্ষার তরল
3, ট্যাঙ্কার ট্রাক, বিলক উদ্ভিদ, তেল পণ্য লোড এবং আনলোড
4, আচমকা, ফল সজ্জা, মাশাব্যাথা আলু, চকলেট ইত্যাদি
5, পেইন্ট, রাবার, রঙ্গক এবং আঠালো
6, বিভিন্ন সিরামিক সজ্জা, grouting, মর্টার এবং স্লারি
7, বিভিন্ন ক্ষীর, জৈব দ্রাবক, স্টাফ
8, তেল ক্যারিয়ার stripping (পাম্প নোংরা পানি এবং অবশিষ্ট তেল)
9, প্রচলিত হপ, খামির ক্ষমতা, সিরাপ এবং গলিত পাতলা পেস্ট
10, বিশেষ তরল

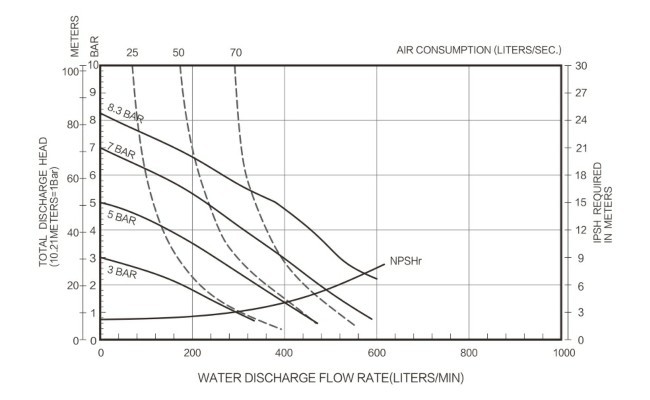

2 "ফ্লো চিত্র
সাধারণ বিবরণ
এয়ার এবং লুব্রিকেশন জন্য প্রয়োজনীয়তা
অতিরিক্ত বায়ু চাপ। পাম্প ক্ষতি, ব্যক্তিগত আঘাত বা সম্পত্তি ক্ষতি হতে পারে।
অপারেটিং নির্দেশাবলী
রক্ষণাবেক্ষণ
ফ্লুইড বিভাগ ডিসেম্বলি
দ্রষ্টব্য: শুধুমাত্র ডায়াফ্র্যাগ মডেলগুলি প্রাথমিক ডায়াফ্র্যাগ (6A) এবং ব্যাকআপ ডায়াফ্র্যাগ (6) ব্যবহার করে। ফ্লুইড সেকশন চিত্রণে aux iliary ভিউটি পড়ুন।
ফ্লুইড বিভাগের পুনরুদ্ধার

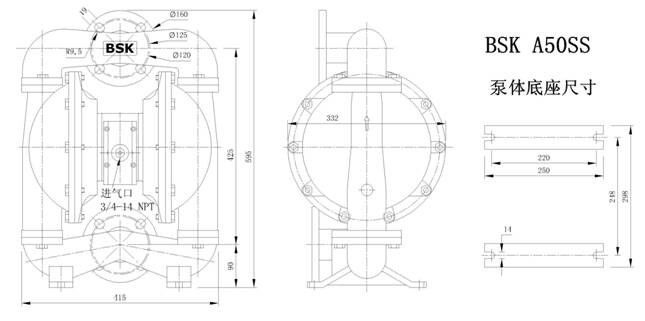

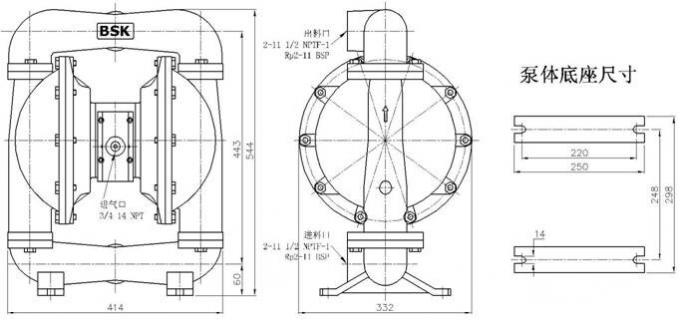

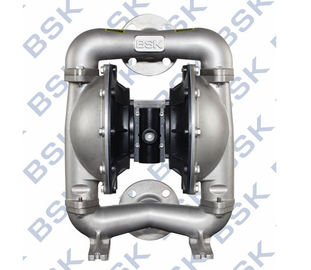

ইনস্টলেশন মাত্রা :
Fluid বিভাগে অংশ disassembly
একটি) প্রথম, পাইপলাইন সিস্টেম থেকে পাম্প অপসারণ এবং ভিতরে পাম্প থেকে উপকরণ নিষ্কাশন। খ) একটি পরিষ্কার কাজের পরিবেশে পাম্প রাখুন। গ) প্রথমে পাম্প থেকে আউটলেট পাইপ (1) নষ্ট করুন, এবং তরল ক্যাপের উপরের প্রান্ত থেকে বলটি (2), ও কাপ (3) এবং (47) এবং বল সীট (4) নিন। ক্রমানুসারে. তারপরে, পাম্পটি ঊর্ধ্বমুখী করে ফেলুন এবং তরল ক্যাপ (5) থেকে O কাপ (3) এবং (47), বল আসন (4) এবং বল (2) আউট করতে যাতে ইনলেট পাইপটি (11) মুছে ফেলতে পারেন। ঘ) ক্যাপটি বিচ্ছিন্ন করতে দুই তরল ক্যাপের কাছাকাছি বোল্টটি ছেড়ে দিন (5)। e) ডায়াফ্র্যাগ স্ক্রুটি ছেড়ে দিন (10) এবং উভয় প্রান্ত থেকে ডায়াফ্র্যাগ ওয়াশার (7), (8) এবং ডায়াফ্র্যাগ (6) অপসারণ করুন। ডায়াফ্র্যাগ রড (23) এবং ঠোঁটের আকৃতির সীল রিং (25) প্রতিস্থাপন করা যেতে পারে। বায়ু ভালভের জন্য যন্ত্রাংশগুলি মুছে ফেলার জন্য f) প্রথমে বোল্টটি (39) আলাদা করুন, এবং তারপর বায়ু ভালভ আবরণ (38), বায়ু ব্যাফেল (42) এবং সিলিং গকেট (40), এবং (41)। জি) বায়ু ভালভ আবরণ (38) থেকে ভালভ স্লাইস (36) এবং ভালভ প্লেট (37) নিন। ঘ) সার্ক্লিপকে বিচ্ছিন্ন করুন (২9) এবং বায়ু ভালভ আবরণ (38) এর উভয় প্রান্ত থেকে সীমা শেষ ক্যাপটি (31) নিন, এবং আপনি প্রয়োজনীয় হিসাবে কাপ (30) প্রতিস্থাপন করতে পারেন। আমি) হাত দিয়ে বায়ু ভালভ আবরণ (38) থেকে spool (35) ঠেলাঠেলি পরে আপনি ঠোঁটের টাইপ প্যাকিং (33) চেক করতে পারেন। পাইলট ভালভের জন্য যন্ত্রাংশগুলি মুছে ফেলার জন্য j) 4 বোতল (16) প্রথমে সিলিন্ডার মাথার সংশোধন করা, এবং তারপর উভয় প্রান্তে সিলিন্ডার মাথাটি (14) এবং (18) সরানো এবং ও কাপটি সরান (17)। ক) মোটর আবরণ (15) এর খাঁজ থেকে সিলিং গকেট (19) সরান। l) পাইলট রড (22) এবং মোটর আবরণ (15) থেকে রড (45) ট্রিগার করুন এবং আপনি পাইলট রডে ট্রিগার রড বা হে কাপ (44) তে ঠোঁটের-টাইপ প্যাকিং (20) প্রতিস্থাপন করতে পারেন। ডায়াফ্র্যাগম পাম্প পুনঃভাগ করা পাম্পের পুনঃভাগের ধাপগুলি ছদ্মবেশে থাকাগুলির সাথে সামঞ্জস্যপূর্ণ নয়, তাই আপনাকে দয়া করে পুনঃভাগের প্রক্রিয়ার মধ্যে নিম্নলিখিত দিকে মনোযোগ দেওয়ার জন্য বলা হয়: 1) সমস্ত সীল উপাদানগুলি এবং তাদের যোগাযোগ অংশগুলি অবশ্যই greased । 2) সমস্ত সিলিং উপাদান ব্যবহারের পূর্বে সাবধানে চেক করুন কিনা তারা ক্ষতিগ্রস্ত হয়, যেমন পৃষ্ঠ ক্ষতি। ক্ষতিগ্রস্ত হলে, নতুন প্রতিস্থাপন করুন। 3) লিপ-টাইপ প্যাকিংয়ের ঠোঁটের দিকনির্দেশনা (20) (, 25) এবং (33) চার্টে প্রদর্শিত নির্দেশের সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত। 4) তরল ক্যাপের বোল্টগুলি একটি ভাল সিলিং ফলাফল অর্জনের জন্য বিপরীত কোণগুলি দ্বারা দ্রুততর করা উচিত। সমস্যা সমাধান 1. কিছু তরল বায়ু প্রবাহ বরাবর নিষ্কাশন খোলার থেকে নিষ্কাশন করা হয়। কোনো ক্ষতি জন্য ডায়াফ্রাম চেক করুন। নমনীয়তা জন্য ডায়াফ্রাম স্ক্রু পরীক্ষা 2. আউটলেট তরল এয়ার বুদবুদ আছে ভাল সীল জন্য স্তন্যপান সংযোগ পাইপ সংযোগ। ভাল সীল জন্য স্তন্যপান স্তন্যপান এবং ভোজনের বহুবচন মধ্যে সংযোগ পরীক্ষা করুন। ভোজনের মাল্টিফোল এবং তরল ক্যাপের মধ্যে হে রিংটি পরীক্ষা করুন লোনেসেসের জন্য ডায়াফ্রাম স্ক্রু পরীক্ষা করুন 3. নিম্ন পাম্প আউটপুটটি বায়ু সরবরাহটি স্থিতিশীল কিনা তা পরীক্ষা করুন। কোন বাধা জন্য ইনলেট / আউটলেট চেক করুন। বায়ু নিবিড়তা জন্য ভোজনের মাল্টিফোল্ড সংযোগকারী সংযোগকারী চেক করুন যে বল সিট আটকে না বা বল অনুপযুক্তভাবে বসা না চেক করুন। 4. কোন অভিযোজন আন্দোলন না হলে এয়ার এক্সস্ট খোলার থেকে নিষ্ক্রিয় করা হয়। স্লাইড ভালভ (35) উপর সীল রিং (33) চেক করুন। ট্রিগার রড (45) উপর সীল রিং (20) চেক করুন। ডায়াফ্রাম লিঙ্ক রড উপর সীল রিং (25) চেক করুন
