পণ্যের বিবরণ:
প্রদান:
|
| উৎপাদন: | 2" ডায়াফ্রাম পাম্প | সর্বোচ্চ আউটলেট চাপ: | 0.83 এমপিএ |
|---|---|---|---|
| বৈশিষ্ট্য: | নন লিকেজ | আবেদন: | রাসায়নিক শিল্প |
| শক্তি: | বায়ুসংক্রান্ত | চাপ: | নিম্ন চাপ |
| জ্বালানী: | বায়ু চালিত | সর্বোচ্চ চাপ: | 8.6 বার |
| বিশেষভাবে তুলে ধরা: | এসএস ডাবল ডায়াফ্রাম পাম্প,2" ডাবল ডায়াফ্রাম পাম্প,বায়ুসংক্রান্ত এয়ার পাম্প |
||

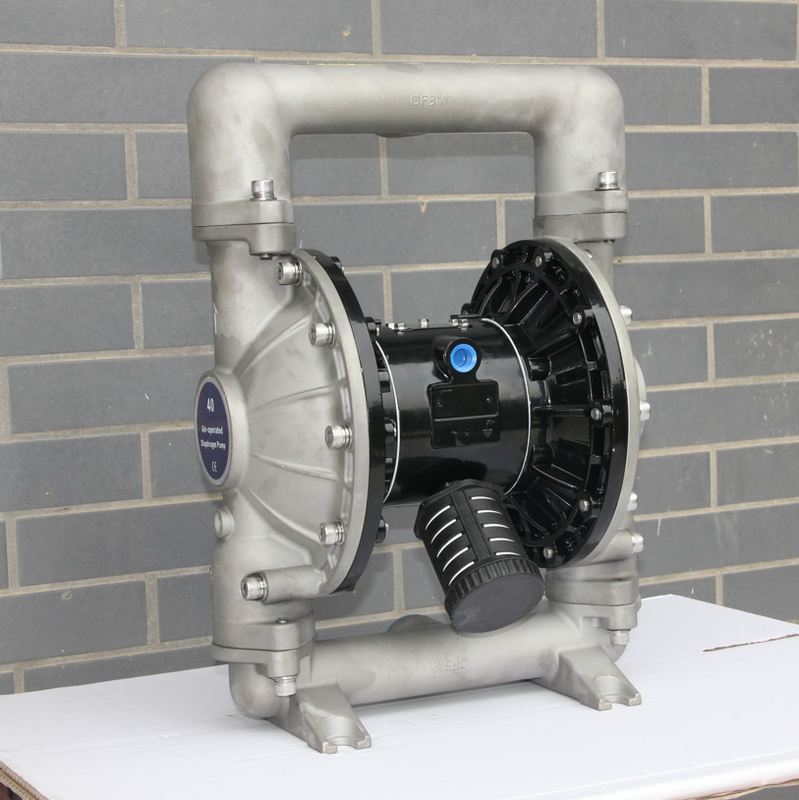

রাসায়নিক প্রকৌশল শিল্পের জন্য 2" এয়ার স্টেইনলেস স্টিল ডাবল ডায়াফ্রাম পাম্প বায়ুসংক্রান্ত বায়ু পাম্প
রাবার ভ্যাকুয়াম বায়ুসংক্রান্ত 2" ডায়াফ্রাম পাম্প এয়ার অপারেটেড কোন লিকেজ নয়
ডাবল অ্যাক্টিং ডায়াফ্রাম পাম্প ভূমিকা
এয়ার ডায়াফ্রাম পাম্প(এছাড়াও একটি হিসাবে পরিচিতমেমব্রেন পাম্প, বায়ু চালিত ডাবল ডায়াফ্রাম পাম্প (AOOD)বাবায়ুসংক্রান্ত ডায়াফ্রাম পাম্প)যা তরল পাম্প করতে রাবার, থার্মোপ্লাস্টিক বা মধ্যচ্ছদা এবং ডায়াফ্রামের উভয় পাশে উপযুক্ত ভালভের (ভালভ, বাটারফ্লাই ভালভ, ফ্ল্যাপ ভালভ, বা অন্য যে কোনও শাট-অফ ভালভ চেক) এর পারস্পরিক ক্রিয়াগুলির সংমিশ্রণ ব্যবহার করে।
ডায়াফ্রাম পাম্প উচ্চ ভলিউম ডেলিভারি অফার করে এমনকি নিম্ন বায়ুচাপ এবং উপাদান সামঞ্জস্যের বিকল্পগুলির ab রাস্তা পরিসরে। মডেল এবং বিকল্প চার্ট পড়ুন। পাম্পটি মডুলারাইজড এয়ার মোটর এবং তরল অংশের সাথে সরবরাহ করা হয়েছে।
বায়ুচালিত ডায়াফ্রাম পাম্পটি পর্যায়ক্রমে বায়ু চেম্বারে চাপের পার্থক্য ব্যবহার করে তরল চেম্বারে গ্রহণযোগ্য তরল চাপ এবং ধনাত্মক তরল চাপ তৈরি করে।বল ভালভ তরল এগিয়ে প্রবাহ নিশ্চিত করতে পারেন.
বায়ুচাপ প্রয়োগের সাথে সাথে পাম্প সাইক্লিং শুরু হবে এবং এটি পাম্প করতে থাকবে এবং চাহিদার সাথে তাল মিলিয়ে চলবে।এটি লাইন প্রেসার তৈরি করবে এবং বজায় রাখবে - নিশ্চিত এবং সর্বোচ্চ লাইন চাপে পৌঁছে গেলে সাইকেল চালানো বন্ধ করবে (ডিস-পেনসিং ডিভাইস বন্ধ) এবং প্রয়োজন অনুসারে পাম্পিং পুনরায় শুরু করবে।
ডাবল অ্যাক্টিং ডায়াফ্রাম পাম্প প্যারামিটার
| আইটেম | বর্ণনা | ইউনিট | রেফারেন্স চিত্র |
| 1 | সর্বোচ্চ বায়ু প্রবেশের চাপ | এমপিএ | 0.83 |
| 2 | সর্বাধিক প্রবাহ হার | এল/মিনিট | 903 |
| 3 | সর্বোচ্চ উত্তোলন | এম | 70 |
| 4 | সর্বোচ্চ আউটলেট চাপ | এমপিএ | 0.83 |
| 5 | সর্বোচ্চ কণা আকার | মিমি | 9 |
| 6 | ওজন | কেজি | 103 |
| 7 | শব্দ স্তর | ডিবি | 70 |
ডাবল অ্যাক্টিং ডায়াফ্রাম পাম্পস্পেসিফিকেশন
এয়ার ডায়াফ্রাম পাম্প
1. অ ফুটো
2. ভাল স্ব প্রাইমিং কর্মক্ষমতা
3. সব ধরনের মাধ্যম বোঝান
4. উপাদান: ঢালাই ইস্পাত, আলু, এসএস, পিপি
A 50 XX - XXX - X (মডেল নির্বাচন)
পাইপের মুখের ফর্ম: A-BSP B-NPT(F) C-ফ্ল্যাঞ্জ
ডায়াফ্রাম উপাদান: 9 - স্যান্টোপ্রিন এইচ - হাইট্রেল টি - PTFE/স্যান্টোপ্রিন
বল উপাদান:9 -স্যান্টোপ্রিন এইচ - হাইট্রে টি - পিটিএফই এ - অ্যাসিটাল
বল আসন উপাদান: P/K -Polypropylene/Kynoar SS -স্টেইনলেস স্টীল
পাম্প উপাদান: SS-স্টেইনলেস স্টীল AL-অ্যালুমিনিয়াম অ্যালয় CI-কার্বন স্টিল P/K-Polypropylene/Kynoar
সর্বোচ্চ প্রয়োগকৃত তাপমাত্রা সীমা(ডায়াফ্রাম / বল / সীল উপাদান)
Acetal ··············································· 40° - 150°F (4.4- 65.5°C)
স্যান্টোপ্রেনি····································-40°- 225°ফা (-40°- 107.2°C) ················································· ·········40°- 220°F (4.4°- 104°C) নাইট্রিল························ ··································10°- 180°F (-12°- 82°C) ভিটন············ ··································-40°- 350°F (-40° -176.6°C) হাইট্রেল······················································ ·····-20°-150°F (-12°- 93°C) Kynar····································· ·······················10°-200°F (-28.9°- 65.5°C) Polypropylene··········· ··········································································°- 175°F (0-79.4°C)
ডাবল অ্যাক্টিং ডায়াফ্রাম পাম্প অ্যাপ্লিকেশন
1, বিষাক্ত, দাহ্য এবং উদ্বায়ী তরল।
2, শক্তিশালী অ্যাসিড, জারা সঙ্গে শক্তিশালী ক্ষার তরল
3, ট্যাঙ্কার ট্রাক, বিলক প্ল্যান্ট, তেল পণ্য লোড এবং আনলোড
4, আচার, ফলের সজ্জা, ম্যাশ করা আলু, চকলেট ইত্যাদি
5, পেইন্ট, রাবার, রঙ্গক এবং আঠালো
6, বিভিন্ন সিরামিক সজ্জা, গ্রাউটিং, মর্টার এবং স্লারি
7, বিভিন্ন ল্যাটেক্স, জৈব দ্রাবক, স্টাফিং
8, তেল বাহক স্ট্রিপিং (নোংরা জল এবং অবশিষ্ট তেল পাম্প)
9, কমন হপ, ইস্ট পাওয়ারের পাতলা পেস্ট, সিরাপ এবং গুড়
10, বিশেষ তরল
2" প্রবাহ চিত্র
সাধারণ বিবরণ
বায়ু এবং তৈলাক্তকরণের জন্য প্রয়োজনীয়তা
অতিরিক্ত বায়ুচাপ।পাম্প ক্ষতি, ব্যক্তিগত আঘাত বা সম্পত্তি ক্ষতি হতে পারে.
অপারেটিং নির্দেশাবলী
রক্ষণাবেক্ষণ
তরল বিভাগ বিচ্ছিন্ন করা
দ্রষ্টব্য: শুধুমাত্র ডায়াফ্রাম মডেল একটি প্রাথমিক মধ্যচ্ছদা(6A) এবং একটি ব্যাকআপ ডায়াফ্রাম(6) ব্যবহার করে।ফ্লুইড সেকশন ইলাস্ট্রেশনে অক্স ইলিয়ারি ভিউ দেখুন।
তরল বিভাগ পুনরায় একত্রিত করা
ইনস্টলেশন মাত্রা:
তরল বিভাগে অংশ বিচ্ছিন্ন করা
ক)প্রথম,পাইপলাইন সিস্টেম থেকে পাম্পটি নিয়ে যান এবং পাম্পে থাকা উপকরণগুলি নিষ্কাশন করুন।
খ) একটি পরিচ্ছন্ন কাজের পরিবেশে পাম্প রাখুন।
গ) পাম্প থেকে জলের আউটলেট পাইপ (1) সরান এবং তারপরে তরল ক্যাপের উপরের প্রান্ত থেকে বলগুলি (2), ও কাপ (3) এবং (47) এবং বল সকেটগুলি (4) বের করুন (5) পালাক্রমেতারপরে, পাম্পটি উল্টো করে রাখুন এবং তরল ক্যাপ (5) থেকে ও-রিং কাপ (3) এবং (47), বলের আসন (4) এবং বলের আসন (2) বের করতে জলের ইনলেট পাইপ (11) সরিয়ে দিন। .ঘ) দুটি তরল কভারের চারপাশের বোল্টগুলি আলগা করুন এবং তরল কভারটি সরান (5)।e) ডায়াফ্রাম স্ক্রুগুলি (10) আলগা করুন এবং উভয় প্রান্ত থেকে মধ্যচ্ছদা ওয়াশার (7), (8) এবং মধ্যচ্ছদা (6) সরিয়ে দিন।ঠোঁট সীল (25) ডায়াফ্রাম রড (23) অপসারণ করে প্রতিস্থাপন করা যেতে পারে।f) প্রথমে বোল্ট (39) ঢিলা করুন এবং তারপরে এয়ার ভালভ হাউজিং (38), উইন্ড ডিফ্লেক্টর (42), সিলিং গ্যাসকেট (40) এবং (41) সরিয়ে দিন।g) এয়ার ভালভের হাতা (38) থেকে ভালভ শীট (36) এবং ভালভ প্লেট (37) বের করুন।h) ক্ল্যাম্প (29) সরান, এয়ার ভালভের হাতা (38) উভয় প্রান্ত থেকে সীমা প্রান্তের কভার (31) বের করে নিন এবং প্রয়োজন অনুসারে কাপ (30) প্রতিস্থাপন করুন।i) এয়ার ভালভের হাতা (38) থেকে ভালভ উপাদান (35) হাত দিয়ে ঠেলে দেওয়ার পরে, ঠোঁট প্যাকিং (33) পরীক্ষা করা যেতে পারে।
j) প্রথমে 4টি বোল্ট (16) আলগা করুন যা সিলিন্ডারের মাথাটি ঠিক করে, তারপর সিলিন্ডারের মাথাগুলি (14) এবং (18) উভয় প্রান্তে সরিয়ে ফেলুন এবং O- রিং কভারটি (17) সরান৷k) মোটর হাউজিং (15) এর খাঁজ থেকে সিলিং গ্যাসকেট (19) সরান।l) মোটর হাউজিং (15) থেকে গাইড রড (22) এবং ট্রিগার রড (45) বের করুন এবং ট্রিগার রডে লিপ প্যাকিং (20) বা গাইড রডের ও-রিং (44) প্রতিস্থাপন করুন।যেহেতু ডায়াফ্রাম পাম্পের অ্যাসেম্বলি ধাপ এবং বিচ্ছিন্ন করার পদক্ষেপগুলি বেমানান, অনুগ্রহ করে সমাবেশ প্রক্রিয়ার সময় নিম্নলিখিত পয়েন্টগুলিতে মনোযোগ দিন: 1) সমস্ত সিলিং উপাদান এবং তাদের যোগাযোগের অংশগুলি অবশ্যই লুব্রিকেটিং তেল দিয়ে প্রলেপ দিতে হবে।
2)ব্যবহারের পূর্বে, দয়া করে সাবধানে ক্ষতির জন্য সমস্ত সিলিং উপাদান পরীক্ষা করুন, যেমন পৃষ্ঠের ক্ষতি।এটি ক্ষতিগ্রস্ত হলে, এটি একটি নতুন দিয়ে প্রতিস্থাপন করুন।3) ঠোঁট টাইপ প্যাকিংয়ের ঠোঁটের দিক (20) (, 25), (33) চিত্রে দেখানো দিকটির সাথে সামঞ্জস্যপূর্ণ হবে।4) তরল কভারের বোল্টগুলি আরও ভাল সিলিং প্রভাব অর্জনের জন্য তির্যকভাবে শক্ত করা হবে।
সমস্যা সমাধান1. কিছু তরল বায়ুপ্রবাহের সাথে নিষ্কাশন বন্দর থেকে নিঃসৃত হয়।ক্ষতির জন্য ডায়াফ্রাম পরীক্ষা করুন।শিথিলতার জন্য ডায়াফ্রাম স্ক্রুগুলি পরীক্ষা করুন 2. সাকশন পাইপের সংযোগটি ভালভাবে সিল করা আছে কিনা তা পরীক্ষা করুন৷সাকশন পাইপ এবং ইনটেক ম্যানিফোল্ডের মধ্যে সংযোগটি ভালভাবে সিল করা আছে কিনা তা পরীক্ষা করুন।ইনটেক ম্যানিফোল্ড এবং তরল ক্যাপের মধ্যে ও-রিং পরীক্ষা করুন।ডায়াফ্রাম স্ক্রুগুলি আলগা কিনা তা পরীক্ষা করুন।পাম্প আউটপুট কম হলে বায়ু সরবরাহ স্থিতিশীল কিনা তা পরীক্ষা করুন।ইনলেট/আউটলেট ব্লক করা আছে কিনা তা পরীক্ষা করুন।ইনটেক ম্যানিফোল্ড সংযোগ সংযোগকারীর বায়ু নিবিড়তা পরীক্ষা করুন।চেক বলটি ভালভ সিটে আটকে নেই বা বলটি সঠিকভাবে স্থির করা হয়নি।4. যখন কোন পারস্পরিক আন্দোলন নেই, বায়ু নিষ্কাশন পোর্ট থেকে নিষ্কাশন করা হয়.স্পুল (35) এর সিল রিং (33) পরীক্ষা করুন।ট্রিগার লিভারে (45) সিল রিং (20) পরীক্ষা করুন।ডায়াফ্রাম সংযোগকারী রডের সিল রিং (25) পরীক্ষা করুন
