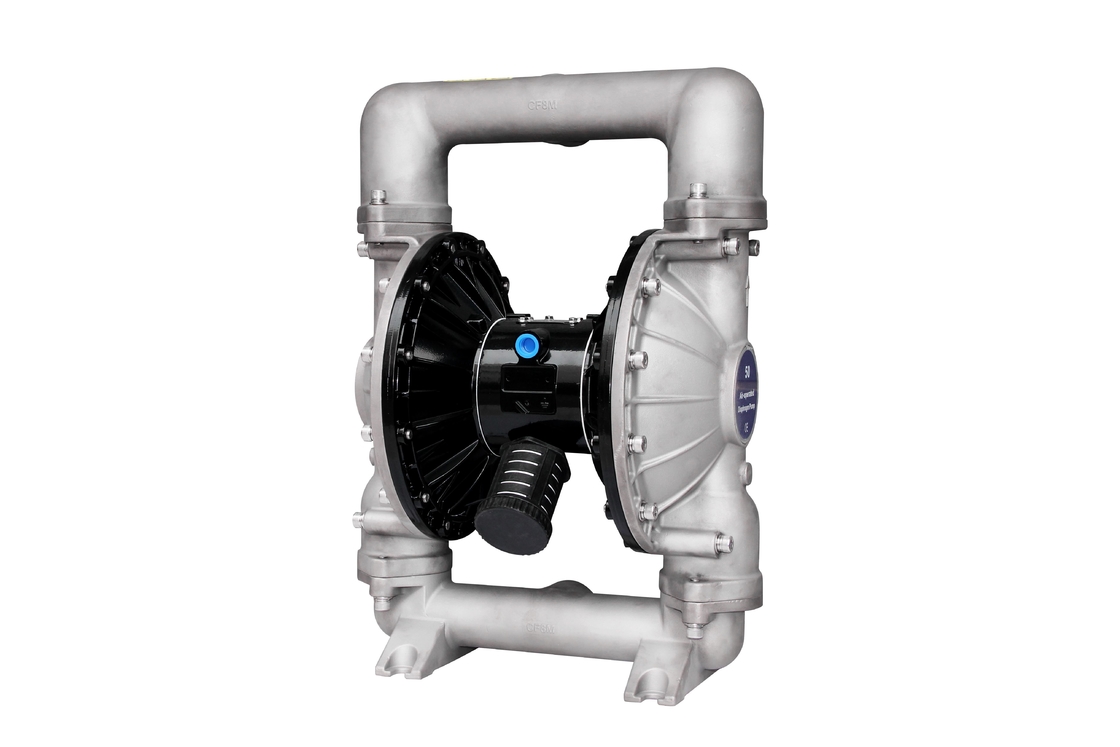

0.83mpa ডাবল ডায়াফ্রাম পাম্প নন-লিকেজ বায়ুসংক্রান্ত 8.6বার

সাধারণ বিবরণ

বায়ু এবং তৈলাক্তকরণের জন্য প্রয়োজনীয়তা

অতিরিক্ত বায়ুচাপ।পাম্প ক্ষতি, ব্যক্তিগত আঘাত বা সম্পত্তি ক্ষতি হতে পারে.

• বায়ু সরবরাহে 50 মাইক্রনের চেয়ে বড় কণা ফিল্টার করতে সক্ষম একটি ফিল্টার ব্যবহার করা উচিত।"O" রিং লুব্রিকেন্ট ছাড়া অন্য কোন তৈলাক্তকরণের প্রয়োজন নেই যা সমাবেশ বা মেরামতের সময় প্রয়োগ করা হয়।
• যদি লুব্রিকেটেড বায়ু উপস্থিত থাকে তবে নিশ্চিত করুন যে এটি পাম্পের এয়ার মোটর বিভাগে "O" রিং এবং সিলের সাথে সামঞ্জস্যপূর্ণ।

অপারেটিং নির্দেশাবলী

• সর্বদা পাম্পটি পাম্প করা উপাদানের সাথে সামঞ্জস্যপূর্ণ একটি দ্রাবক দিয়ে ফ্লাশ করুন যদি পাম্প করা উপাদানটি নির্দিষ্ট সময়ের জন্য ব্যবহার না করার সময় "সেটিং আপ" সাপেক্ষে হয়।
• পাম্প থেকে বায়ু সরবরাহ সংযোগ বিচ্ছিন্ন করুন যদি এটি কয়েক ঘন্টার জন্য নিষ্ক্রিয় থাকে।
• আউটলেট উপাদান ভলিউম শুধুমাত্র বায়ু সরবরাহ দ্বারা নয় কিন্তু খাঁড়ি এ উপলব্ধ উপাদান সরবরাহ দ্বারা নিয়ন্ত্রিত হয়।উপাদান সরবরাহের টিউবিং খুব ছোট বা সীমাবদ্ধ হওয়া উচিত নয়।পায়ের পাতার মোজাবিশেষ ব্যবহার না করতে ভুলবেন না যা ভেঙে পড়তে পারে।
• যখন ডায়াফ্রাম পাম্প ফোর্সড-ফিড (ফ্লাড ইনলেট) পরিস্থিতিতে ব্যবহার করা হয়, তখন এয়ার ইনলেটে একটি "চেক ভালভ" ইনস্টল করার পরামর্শ দেওয়া হয়।
• কম্পনের দ্বারা ক্ষতির বিরুদ্ধে বীমা করার জন্য ডায়াফ্রাম পাম্পের পাগুলিকে একটি উপযুক্ত পৃষ্ঠে সুরক্ষিত করুন।

রক্ষণাবেক্ষণ

• অনুগ্রহ করে অ্যাসেম্বলি ড্রয়িং-এর কম্পোনেন্ট স্কিম্যাটিক পড়ুন যাতে অংশগুলির সিরিয়াল নম্বর এবং নামগুলি দেখতে এবং অংশ এবং রক্ষণাবেক্ষণ পরিষেবা প্যাকের তথ্য উপলব্ধি করতে৷
• কিছু BSK যন্ত্রাংশ "পরা যন্ত্রাংশ" হিসাবে চিহ্নিত করা হয়েছে, যা দ্রুত পরিষেবা এবং ডাউনটাইম হ্রাস করতে পারে।
• পরিষেবা কিট দুটি পৃথক ডায়াফ্রাম পাম্প ফাংশন পরিষেবাতে বিভক্ত: 1. এয়ার বিভাগ, 2. তরল বিভাগ।ফ্লুইড সেক -টিনকে আরও বিভক্ত করা হয়েছে সাধারণ অংশ মেটেরিয়াল অপশনের সাথে মেলে।
• পরিচ্ছন্ন কাজের পৃষ্ঠ প্রদান করুন যাতে সংবেদনশীল অভ্যন্তরীণ চলমান অংশগুলিকে ময়লা এবং বিদেশী পদার্থের থেকে দূষণ থেকে রক্ষা করা যায়।
• পরিষেবা কার্যকলাপের ভাল রেকর্ড রাখুন এবং প্রতিরোধমূলক রক্ষণাবেক্ষণ প্রোগ্রামে পাম্প অন্তর্ভুক্ত করুন।
• বিচ্ছিন্ন করার আগে, আউটলেট ম্যান-এ খালি ক্যাপচার করা উপাদান পাম্প থেকে উপাদান নিষ্কাশন করার জন্য পাম্পটিকে উল্টো করে গুঁজে দিন।

তরল বিভাগ বিচ্ছিন্ন করা

• উপরের এবং নীচের বহুগুণ (1) এবং (11) সরান।
• বল (2), "O" রিং (3) (47) এবং বল সীট ​​(4) সরান।
• তরল ক্যাপ সরান (5)।

দ্রষ্টব্য: শুধুমাত্র ডায়াফ্রাম মডেল একটি প্রাথমিক মধ্যচ্ছদা(6A) এবং একটি ব্যাকআপ ডায়াফ্রাম(6) ব্যবহার করে।ফ্লুইড সেকশন ইলাস্ট্রেশনে অক্স ইলিয়ারি ভিউ দেখুন।

• স্ক্রু (10), ওয়াশার (9), ডায়াফ্রাম (6A, 6) এবং ডায়াফ্রাম ওয়াশার (7, 8) সরান।
  দ্রষ্টব্য: (23) ডায়াফ্রাম রডের পৃষ্ঠে আঁচড় বা মারবেন না।

তরল বিভাগ পুনরায় একত্রিত করা

• বিপরীত ক্রমে পুনরায় একত্রিত করুন।
• সমস্ত অংশ পরিষ্কার এবং পরিদর্শন করুন।প্রয়োজন অনুসারে জীর্ণ বা ক্ষতিগ্রস্ত অংশগুলিকে নতুন অংশ দিয়ে প্রতিস্থাপন করুন।
• লুব্রিকেট (23) ডায়াফ্রাম রড এবং 25) গ্রীস দিয়ে "Y" রিং।
• অক্জিলিয়ারী ইনস্টলেশন টুল দিয়ে ডায়াফ্রাম রড (23) ঠিক করুন।
• বোল্ট এবং বাদামের চূড়ান্ত বেঁধে দেওয়ার আগে, ডায়াফ্রামের মোচড় এড়াতে ডায়াফ্রাম (6A,6) তরল ক্যাপ (5) এর সাথে সঠিকভাবে সারিবদ্ধ কিনা তা নির্ধারণ করুন।
• ডায়াফ্রাম ব্যবহার করা মডেলগুলির জন্য: পাশে তিনটি রাবার ডায়াফ্রাম (6), যা AIRS SIDE "এয়ার চেম্বার" দ্বারা চিহ্নিত করা হয়েছে পাম্পের বডির মুখে লাগানো হয়েছে।
• পাম্প শুরু করুন, এটি নির্দিষ্ট সময়ের জন্য চলার পরে বন্ধন এবং সিলিং পরীক্ষা করুন।

ইনস্টলেশন মাত্রা:
