এয়ার চালিত স্টেইনলেস স্টীল ডায়াফ্র্যাগ পাম্প / এয়ার ডাবল ডায়াফ্র্যাগ পাম্প

এসএস এয়ার পরিচালিত ডাবল ডায়াফ্র্যাগম ভ্যাকুয়াম পাম্প 8.3bar স্বয়ং Priming

এয়ার ডায়াফ্র্যাগম পাম্প (এছাড়াও একটি ঝিল্লী পাম্প, বায়ু পরিচালিত ডাবল ডাইফ্র্যাগম পাম্প (AOOD) বা বায়ুসংক্রান্ত ডায়াফ্র্যাগ পাম্প হিসাবে পরিচিত ) যা রাবার, থার্মোপ্লাস্টিক বা টেফ্লোডিয়াফ্র্যাগম এর পারস্পরিক কার্যকরী সমন্বয় এবং ডায়াফ্রামের উভয় পাশে উপযুক্ত ভালভগুলির সমন্বয় ব্যবহার করে (চেক ভালভ , প্রজাপতি ভালভ, ফ্ল্যাপ ভালভ, বা শাট-অফ ভালভের অন্য কোন ফর্ম) একটি তরল পাম্প।

কাজ নীতি
একটি দ্বৈত পাম্প চেম্বারে একটি মধ্যচ্ছদা দিয়ে সজ্জিত, যা একটি কেন্দ্র দম্পতি স্টেম দ্বারা সংযুক্ত করা হয়। সংকোচিত বায়ু পাম্প ইনলেট ভালভ থেকে আসে এবং এক গহ্বর প্রবেশ করে, মধ্যচ্ছদা আন্দোলনকে ধাক্কা দেয়, এবং অন্য গহ্বর থেকে নির্গত গ্যাসগুলিকে। গন্তব্যে একবার, গ্যাস বিতরণের উপাদান স্বয়ংক্রিয়ভাবে অন্য চেম্বারে বায়ু সংকুচিত হবে, ডায়াফ্রামটিকে বিপরীত দিক থেকে ধাক্কা দেবে, এভাবে দুই ডায়াফ্রামটি ক্রমাগত চলমান চলমান চলমান সংহতকরণ তৈরি করবে।

সংকোচিত বায়ু ভালভের মধ্যে যায়, ডায়াফ্রামটি সঠিক গতিতে করে এবং চেম্বার সাকশন মাঝারি করে প্রবেশ করে, বলটিকে রুমের মধ্যে ধাক্কা দেয়, ইনহেলেশনের কারণে বল ভালভ বন্ধ থাকে, মাঝারিগুলি এক্সট্রুশন দ্বারা ছাড়িয়ে যায় এবং বল ভালভ খোলে এবং এ একই সময়ে বল ভালভ বন্ধ করুন, প্রবাহ প্রতিরোধ করুন, এভাবে প্রবেশযোগ্য প্রবেশদ্বার থেকে মাঝারি স্থির করা, প্রস্থান প্রস্থান।

আবেদনের স্থান:
রাসায়নিক শিল্প; আবরণ শিল্প; পেন্টিং শিল্প; ডাই শিল্প; রঙ্গক এবং টেক্সটাইল রাসায়নিক শিল্প; খাদ্য শিল্প; জল চিকিত্সা শিল্প; পেট্রোলিয়াম শিল্প; পরিবেশগত সুরক্ষা শিল্প; ঔষধ শিল্প

বিশেষ উল্লেখ

এয়ার ডাইফ্র্যাগম পাম্প
1. অ লিকেজ
2. গুড স্ব priming কর্মক্ষমতা
3. মাঝারি সব ধরনের convey
4. উপাদান: কাস্ট ইস্পাত, আলু, এসএস, পিপি

একটি 50 এক্সএক্স - XXX - এক্স ( মডেল নির্বাচন)

পাইপ মুখ ফরম: এ-বিএসপি বি-এনপিটি (এফ) সি-ফ্ল্যাঞ্জ

ডায়াফ্র্যাগ উপাদান: 9 - Santoprene এইচ - Hytrel টি - PTFE / Santoprene

বল উপাদান: 9-স্যানটোপিন এইচ - হাইট্রাই টি - পিটিএফআই এ - Acetal

বল সীট ​​উপাদান: পি / কে-পলিপ্রোপলিনে / Kynoar এসএস স্টেইনলেস স্টীল

পাম্প উপাদান: এসএস স্টেইনলেস স্টীল AL- অ্যালুমিনিয়াম খাদ সিআই-কার্বন ইস্পাত পি / কে-পলিপ্রোপলিনি / কিনোয়ার

সর্বোচ্চ ফলিত তাপমাত্রা সীমা (ডায়াফ্র্যাগ / বল / সীল উপাদান)

Acetal ··············································· 40 ° - 150 ডিগ্রি ফারেনহাইট (4.4-65.5 ডিগ্রি সেলসিয়াস)

Santoprene ········································· -40 ° - 225 ° F ( -40 ° - 107.2 ° C) Teflon ········································· ········ 40 ° - 220 ডিগ্রী ফারেনহাইট (4.4 ডিগ্রী - 104 ডিগ্রী সেন্টিগ্রেড) নাইট্রিয়াল ······················· ······················· 10 ° - 180 ডিগ্রি ফারেনহাইট (-12 ডিগ্রী - 82 ডিগ্রি সেলসিয়াস) Viton ··········· ········································ -40 ° - 350 ° F (-40 ° -176.6 ° C) Hytrel · বিভাগ ······· -20 ° -150 ° F (-12 ° - 93 ডিগ্রি ফারেনহাইট) Kynar ··································· -20 ° -150 ° F ························ 10 ° -200 ° F (-28.9 ° - 65.5 ° C) Polypropylene ······························ 32 ° - 175 ° F (0-79.4 ° C)

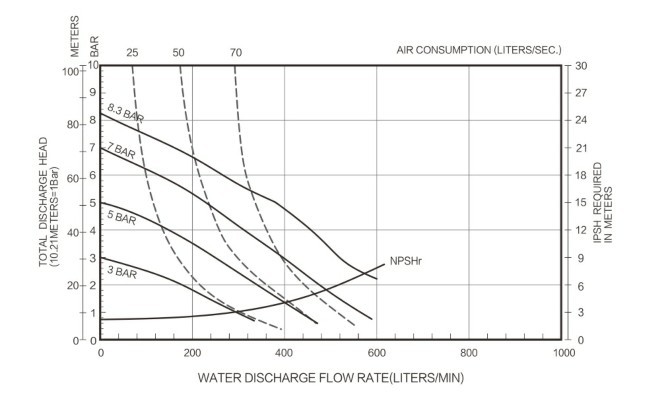

2 "ফ্লো ডায়াগ্রাম
