| পণ্যের নাম: | বায়ু পরিচালিত ডবল diaphragm পাম্প | সর্বাধিক কণা আকার: | 6 মিমি |
|---|---|---|---|
| শব্দ স্তর: | <70db | ফাংশন: | স্ব priming |
| বিশেষভাবে তুলে ধরা: | স্টেইনলেস diaphragm পাম্প,স্যানিটারি diaphragm পাম্প |
||
ডুয়াল যান্ত্রিক স্টেইনলেস স্টীল ডায়াফ্র্যাগ পাম্প, ডায়াফ্র্যাগ এয়ার পাম্প

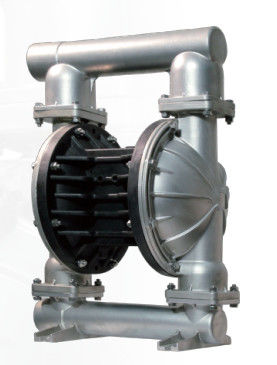

এয়ার ডায়াফ্র্যাগম পাম্প (এছাড়াও একটি ঝিল্লী পাম্প, বায়ু পরিচালিত ডাবল ডাইফ্র্যাগম পাম্প (AOOD) বা বায়ুসংক্রান্ত ডায়াফ্র্যাগ পাম্প হিসাবে পরিচিত ) যা রাবার, থার্মোপ্লাস্টিক বা টেফ্লোডিয়াফ্র্যাগম এর পারস্পরিক কার্যকরী সমন্বয় এবং ডায়াফ্রামের উভয় পাশে উপযুক্ত ভালভগুলির সমন্বয় ব্যবহার করে (চেক ভালভ , প্রজাপতি ভালভ, ফ্ল্যাপ ভালভ, বা শাট-অফ ভালভের অন্য কোন ফর্ম) একটি তরল পাম্প।
| পদ | বিবরণ | একক | রেফারেন্স চিত্র |
| 1 | সর্বাধিক বায়ু খাঁড়ি চাপ | এমপিএ | 0.83 |
| 2 | সর্বাধিক প্রবাহ হার | এল / ন্যূনতম | 378 |
| 3 | সর্বাধিক উত্তোলন | এম | 70 |
| 4 | সর্বাধিক আউটলেট চাপ | এমপিএ | 0.83 |
| 5 | সর্বাধিক কণা আকার | মিমি | 6 |
| 6 | ওজন | কেজি | 23 |
| 7 | শব্দ স্তর | ডিবি | <70 |
একটি 40 এক্সএক্স - XXX - এক্স ( মডেল নির্বাচন)
পাইপ মুখ ফরম: এ-বিএসপি বি-এনপিটি (এফ) সি-ফ্ল্যাঞ্জ
ডায়াফ্র্যাগ উপাদান: 9 - Santoprene এইচ - Hytrel টি - PTFE / Santoprene
বল উপাদান: 9-স্যানটোপিন এইচ - হাইট্রাই টি - পিটিএফআই এ - Acetal
বল সীট উপাদান: পি / কে-পলিপ্রোপলিনে / Kynoar এসএস স্টেইনলেস স্টীল
পাম্প উপাদান: এসএস স্টেইনলেস স্টীল AL- অ্যালুমিনিয়াম খাদ সিআই-কার্বন ইস্পাত পি / কে-পলিপ্রোপলিনি / কিনোয়ার
বায়ুসংক্রান্ত diaphragm পাম্প নকশা বৈশিষ্ট্য
1. বায়ুসংক্রান্ত ডায়াফ্রাম পাম্প শক্তি হিসাবে বায়ু সংকোচ।
2. বায়ুসংক্রান্ত ডায়াফ্র্যাগ পাম্প একটি ভলিউমেট্রিক পাম্প যা ডায়াফ্রামের পারস্পরিক বিকৃতির কারণে ঘটে। কাজ নীতি plunger পাম্প যে অনুরূপ। ডায়াফ্র্যাগ পাম্পের কাজের নীতির কারণে, ডায়াফ্রাম পাম্পটি নিম্নোক্ত বৈশিষ্ট্যগুলি রয়েছে:
(1) বায়ুসংক্রান্ত ডায়াফ্র্যাগ পাম্প অত্যধিক গরম হবে না: সংকুচিত বায়ু শক্তি হিসাবে ব্যবহৃত হয়, এবং এটি নিষ্কাশন যখন তাপ প্রস্রাব এবং একটি প্রক্রিয়া। কাজ করার সময় বায়ুসংক্রান্ত পাম্প তাপমাত্রা হ্রাস করা হয়, এবং কোন ক্ষতিকারক গ্যাস নিষ্ক্রিয় করা হয়।
(2) বায়ুসংক্রান্ত ডায়াফ্র্যাগ পাম্প বৈদ্যুতিক ত্বক উৎপন্ন করে না: বায়ুসংক্রান্ত ডায়াফ্র্যাগ পাম্প বিদ্যুতের জন্য বৈদ্যুতিক শক্তি ব্যবহার করে না এবং স্থলজনিত স্পার্কগুলি স্থলজনিত বাধা দেয় না।
(3) বায়ুসংক্রান্ত ডায়াফ্র্যাগ পাম্প তরল ধারণকারী কণা দিয়ে যেতে পারে: কারণ এটি ভলিউমেটিক এবং ইনলেট একটি বল ভালভ, এটি অবরুদ্ধ করা সহজ নয়।
(4) বস্তুতে বায়ুসংক্রান্ত ডায়াফ্র্যাগ পাম্পের শিয়ার ফোর্স অত্যন্ত কম: কাজ করার সময় কীভাবে স্তন্যপান করা যায়, তাই উপাদানটির আন্দোলন ছোট, অস্থির উপকরণ পরিবহনে উপযুক্ত।
(5) বায়ুসংক্রান্ত ডায়াফ্র্যাগম পাম্পের প্রবাহ হার সামঞ্জস্য করা যেতে পারে এবং প্রবাহ হার সামঞ্জস্য করার জন্য স্ট্র্যাটল ভালভকে উপাদান আউটলেটে যোগ করা যেতে পারে।
(6) বায়ুসংক্রান্ত ডায়াফ্র্যাগ পাম্প স্ব-priming এর ফাংশন আছে।
(7) বায়ুসংক্রান্ত ডায়াফ্র্যাগ পাম্প বায়ু ছাড়া পরিচালিত হতে পারে।
(8) বায়ুসংক্রান্ত ডায়াফ্র্যাগ পাম্প ডাইভিং কাজ করতে পারেন।
(9) বায়ুসংক্রান্ত ডায়াফ্র্যাগ পাম্পগুলি কম সান্দ্রতা থেকে উচ্চ সান্দ্রতা এবং ক্ষয়প্রাপ্ত থেকে আঠালো থেকে তরল বিস্তৃত পরিবহন করতে পারে।
(10) বায়ুসংক্রান্ত ডায়াফ্র্যাগ পাম্প কোন জটিল নিয়ন্ত্রণ ব্যবস্থা এবং কোন তারের, ফিউজ, ইত্যাদি আছে।
(11) বায়ুসংক্রান্ত diaphragm পাম্প আকার ছোট, ওজন হালকা এবং সরানো সহজ।
(12) বায়ুসংক্রান্ত ডায়াফ্র্যাগ পাম্প তৈলাক্তকরণ প্রয়োজন হয় না, তাই এটি বজায় রাখার জন্য কাজ সহজ এবং বজায় রাখা পরিবেশ পরিবেশ দূষিত করা হবে না।
(13) বায়ুসংক্রান্ত ডায়াফ্রাম পাম্প সবসময় দক্ষ এবং পরিধান দ্বারা হ্রাস করা হবে না।
(14) বায়ুসংক্রান্ত ডাইফ্র্যাগম পাম্পের 100% শক্তি ব্যবহার, যখন আউটলেটটি বন্ধ থাকে, পাম্প স্বয়ংক্রিয়ভাবে বন্ধ হবে, যন্ত্রপাতি আন্দোলন, পরিধান, ওভারলোড, তাপ
(15) বায়ুসংক্রান্ত ডায়াফ্র্যাগ পাম্পের কোন গতিশীল সীল নেই, এবং রিকশা প্রতিরোধের জন্য রক্ষণাবেক্ষণ সহজ। কাজ করার সময় কোন মৃত পয়েন্ট নেই।
সর্বোচ্চ ফলিত তাপমাত্রা সীমা (ডায়াফ্র্যাগ / বল / সীল উপাদান)
Acetal ··············································· 40 ° - 150 ডিগ্রি ফারেনহাইট (4.4-65.5 ডিগ্রি সেলসিয়াস)
Santoprene ·········································· -40 ° - 225 ° F (-40 ° - 107.2 ° C) Teflon ········································ ········· 40 ° - 220 ডিগ্রী ফারেনহাইট (4.4 ডিগ্রী - 104 ডিগ্রি সেলসিয়াস) নিট্রিলেস ························ 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ········································· -40 ° - 350 ° F (- 40 ° -176.6 ডিগ্রি সেলসিয়াস) হিট্রেল · বন্ধ করুন বন্ধ করুন ·········· -20 ° -150 ° F (-12 ° - 93 ডিগ্রি ফারেনহাইট) Kynar ······················· ······························ 10 ° -200 ° F (-28.9 ° - 65.5 ডিগ্রি সেলসিয়াস) Polypropylene ······ 32 ° - 175 ডিগ্রি ফারেনহাইট (0-79.4 ডিগ্রি সেলসিয়াস) সি)
ইনস্টলেশন অপারেশন এবং রক্ষণাবেক্ষণ:
পড়ুন, বুঝুন এবং জরুরী এবং সম্পত্তি ক্ষতির হাত থেকে রক্ষা করার জন্য এই তথ্যটি অনুসরণ করুন
পাম মডেল প্লেট উপর বিবৃত হিসাবে সর্বোচ্চ inlet বায়ু চাপ অতিক্রম করবেন না।
ম্যানুয়াল মধ্যে নির্দিষ্ট সীমা চাপ পাম্প অপারেশন ব্যবহার করা যাবে না, অন্যথায় ব্যক্তিগত আঘাত, পাম্প ক্ষতি বা সম্পত্তি ক্ষতি অত্যধিক বায়ু চাপ থেকে উদ্ভূত হবে।
স্ট্যাটিক স্পার্ক। গুরুতর আঘাত বা মৃত্যুর ফলে বিস্ফোরণ হতে পারে। গ্রাউন্ড পাম্প এবং পাম্পিং সিস্টেম।
পাম্প থেকে নিষ্কাশন অমেধ্য থাকতে পারে, যা গুরুতর আঘাত হতে পারে। নিষ্কাশন এবং অপারেটর কাছাকাছি পাইপ মাধ্যমে নিষ্কাশন নিষ্কাশন করা যেতে পারে।
ডায়াফ্রাম ভাঙ্গা এমনকি যদি এটি নিষ্কাশন নিষ্কাশনকারী থেকে জোরপূর্বক উপাদান স্রাব করতে পারেন।
বিরক্তিকর চাপ। গুরুতর আঘাত বা সম্পত্তি ক্ষতি হতে পারে। সিস্টেম চাপানো হয় যখন সেবা বা পরিষ্কার পাম্প, পায়ের পাতার মোজাবিশেষ বা ঢালাই বিতরণের না। বায়ু সরবরাহ লাইন সংযোগ বিচ্ছিন্ন করুন এবং dispensing ভালভ বা ডিভাইস এবং / অথবা সাবধানে এবং ধীরে ধীরে loosening এবং পাম্প থেকে আউটলেট পায়ের পাতার মোজাবিশেষ বা পাইপ অপসারণ করে sys -Tem থেকে চাপ উপশম।
বিপজ্জনক পদার্থ. জুরি বা সম্পত্তি ক্ষতি গুরুতর হতে পারে। বিপজ্জনক উপাদান ধারণকারী কারখানা বা পরিষেবা কেন্দ্র একটি পাম্প ফিরে করার চেষ্টা করবেন না। নিরাপদ হ্যান্ডলিং অনুশীলন স্থানীয় এবং জাতীয় আইন এবং নিরাপত্তা কোড প্রয়োজনীয়তা মেনে চলতে হবে।
বিস্ফোরণ বিপত্তি: কিছু মডেল, তরল যোগাযোগের কিছু অংশগুলির সাথে অ্যালুমিনিয়াম তৈরি করা হয়, তাই তারা ট্রিক্লোরোয়েথেন, মিথাইলিন ক্লোরাইড বা অন্য হ্যালোজেনেটেড হাইড্রোকার্বন সলভেন্টগুলির সাথে ব্যবহার করা যায় না, অন্যথায় তারা প্রতিক্রিয়া জানাতে পারে এবং বিস্ফোরণের কারণ হতে পারে।
পাম্প wetted অংশ রাসায়নিক কম্প্যাটিবিলিটি যাচাই করুন এবং পদার্থ pumped, flushed বা re-criculated। রাসায়নিক যৌগিকতা তাপমাত্রা-সংশ্লেষ এবং রাসায়নিক পদার্থগুলির ঘনত্বের সাথে পরিবর্তিত হতে পারে যা পাম্প, ফ্লাশ বা সঞ্চালিত হচ্ছে। নির্দিষ্ট তরল সামঞ্জস্যের জন্য, রাসায়নিক প্রস্তুতকারকের পরামর্শ।
সর্বোচ্চ তাপমাত্রা শুধুমাত্র Mechani -cal চাপ উপর ভিত্তি করে। কিছু রাসায়নিক উল্লেখযোগ্যভাবে সর্বাধিক নিরাপদ অপারেটিং তাপমাত্রা কমাতে হবে। রাসায়নিক সামঞ্জস্য এবং তাপমাত্রা lim -its জন্য রাসায়নিক প্রস্তুতকারকের পরামর্শ।
এই সরঞ্জামগুলির সমস্ত অপারেটরকে বিশেষভাবে প্রশিক্ষণ দেওয়া হয়েছে তা নিশ্চিত করুন, নিরাপদ অপারেটিং অনুশীলনগুলি উপলব্ধি করুন এবং সরঞ্জামগুলির সীমাবদ্ধতাগুলি বোঝেন। তারা প্রয়োজন হলে পিপিই কিভাবে পরিধান করতে হয় তা জানেন।
পাইপ সিস্টেমের কাঠামোগত সহায়তার জন্য পাম্প ব্যবহার করবেন না। পাম্প অংশ উপর চাপ প্রতিরোধ করার জন্য সিস্টেম উপাদান সঠিকভাবে সমর্থিত নিশ্চিত হন
এটি পাম্প অপ্রয়োজনীয় ক্ষতি প্রতিরোধ করতে হবে। এটি দীর্ঘ সময়ের জন্য নিষ্ক্রিয় থাকা আছে, তাহলে প্রতিটি ব্যবহারের পরে এটি পুঙ্খানুপুঙ্খভাবে পরিষ্কার করুন।
সাধারণ বিবরণ
বিএসকে ডায়াফ্র্যাগ পাম্প উচ্চ বায়ু চাপ সরবরাহ করে এবং উপাদানের সামঞ্জস্যের বিকল্পগুলির অ রাস্তা পরিসীমাতেও উচ্চ ভলিউম সরবরাহ সরবরাহ করে। মডেল এবং বিকল্প চার্টটি পড়ুন। বিএসকে পাম্প মডুলারাইজড বায়ু মোটর এবং তরল বিভাগে সরবরাহ করা হয়।
বায়ু পরিচালিত ডায়াফ্র্যাগ পাম্প বাতাসের চেম্বারের চাপের পার্থক্য ব্যবহার করে তরল চেম্বারে ইনটেক তরল চাপ এবং ইতিবাচক তরল চাপ সৃষ্টি করে। বল ভালভ তরল এর প্রবাহ প্রবাহ নিশ্চিত করতে পারেন।
পাম্প সাইক্লিং শুরু হবে কারণ বায়ু চাপ প্রয়োগ করা হবে এবং এটি পাম্প চালিয়ে যাবে এবং চাহিদাটি ধরে রাখতে থাকবে। এটি লাইনের পূর্বনির্ধারণ তৈরি এবং বজায় রাখবে এবং একবার সর্বাধিক লাইন চাপে পৌঁছানোর পরে সাইক্লিং বন্ধ করবে (ডিভাইসটি বন্ধ করে দেওয়া) এবং প্রয়োজনীয় হিসাবে পাম্পিং পুনরায় শুরু করবে।
এয়ার এবং লুব্রিকেশন জন্য প্রয়োজনীয়তা
অতিরিক্ত বায়ু চাপ। পাম্প ক্ষতি, ব্যক্তিগত আঘাত বা সম্পত্তি ক্ষতি হতে পারে।
অপারেটিং নির্দেশাবলী
রক্ষণাবেক্ষণ
ফ্লুইড বিভাগ ডিসেম্বলি
দ্রষ্টব্য: শুধুমাত্র ডায়াফ্র্যাগ মডেলগুলি প্রাথমিক ডায়াফ্র্যাগ (6A) এবং ব্যাকআপ ডায়াফ্র্যাগ (6) ব্যবহার করে। ফ্লুইড সেকশন চিত্রণে aux iliary ভিউটি পড়ুন।
FLUID SECTION REASSEMBLY
Fluid বিভাগে অংশ disassembly
একটি) প্রথম, পাইপলাইন সিস্টেম থেকে পাম্প অপসারণ এবং ভিতরে পাম্প থেকে উপকরণ নিষ্কাশন। খ) একটি পরিষ্কার কাজের পরিবেশে পাম্প রাখুন। গ) প্রথমে পাম্প থেকে আউটলেট পাইপ (1) খণ্ডন করুন, এবং তরল ক্যাপের উপরের প্রান্ত থেকে বলটি (2), ও কাপ (3) এবং (47) এবং বল সীট (4) নিন। ক্রমানুসারে. তারপরে, পাম্পটি ঊর্ধ্বমুখী করে ফেলুন এবং তরল ক্যাপ (5) থেকে O কাপ (3) এবং (47), বল আসন (4) এবং বল (2) বের করার জন্য ইনলেট পাইপটি (11) বের করুন। ঘ) ক্যাপটি বিচ্ছিন্ন করতে দুই তরল ক্যাপের কাছাকাছি বোল্টটি ছেড়ে দিন (5)। e) ডায়াফ্র্যাগ স্ক্রুটি ছেড়ে দিন (10) এবং উভয় প্রান্ত থেকে ডায়াফ্র্যাগ ওয়াশার (7), (8) এবং ডায়াফ্র্যাগ (6) অপসারণ করুন। ডায়াফ্র্যাগ রড (23) এবং ঠোঁটের আকৃতির সিল রিং (25) প্রতিস্থাপন করা যেতে পারে। বায়ু ভালভের জন্য যন্ত্রাংশগুলি মুছে ফেলার জন্য f) প্রথমে বোল্টটি (39) বন্ধ করুন, এবং তারপর বায়ু ভালভ আবরণ (38), বায়ু বাম্পল (42) এবং সিলিং গকেট (40), এবং (41) খালি করুন। জি) বায়ু ভালভ আবরণ (38) থেকে ভালভ স্লাইস (36) এবং ভালভ প্লেট (37) নিন। ঘ) সার্ক্লিপকে বিচ্ছিন্ন করুন (২9) এবং বায়ু ভালভ আবরণ (38) এর উভয় প্রান্ত থেকে সীমা শেষ ক্যাপটি (31) বের করুন, এবং আপনি প্রয়োজনীয় হিসাবে কাপ (30) প্রতিস্থাপন করতে পারেন। আমি) হাত দিয়ে বায়ু ভালভ আবরণ (38) থেকে spool (35) আউট pushing পরে ঠোঁটের টাইপ প্যাকিং (33) চেক করতে পারেন। পাইলট ভালভের জন্য যন্ত্রাংশগুলি মুছে ফেলার জন্য j) 4 বোতল (16) প্রথমে সিলিন্ডার মাথার সংশোধন করা, এবং তারপর উভয় প্রান্তে সিলিন্ডার মাথাটি (14) এবং (18) সরানো এবং ও কাপটি সরান (17)। ক) মোটর আবরণ (15) এর খাঁজ থেকে সিলিং গকেট (19) সরান। l) পাইলট রড (22) এবং মোটর ক্যাসিং (15) থেকে রড (45) ট্রিগার করুন এবং আপনি পাইলট রডে ট্রিগার রড বা হে কাপ (44) তে লিপ-টাইপ প্যাকিং (20) প্রতিস্থাপন করতে পারেন। ডাইফ্র্যাগম পাম্প পুনরায় ভাগ করা পাম্প reassembly ধাপ disassembly এর সাথে অসঙ্গতিপূর্ণ, তাই আপনি দয়া করে পুনরায় reassembly প্রক্রিয়া নিম্নলিখিত নিম্নলিখিত মনোযোগ দিতে বলা হয়: 1) সব sealing উপাদান, পাশাপাশি তাদের যোগাযোগ অংশ, greased করা আবশ্যক । 2) সমস্ত সীল উপাদান ব্যবহারের পূর্বে সাবধানে চেক করুন কিনা তারা ক্ষতিগ্রস্ত হয়, যেমন পৃষ্ঠ ক্ষতি। ক্ষতিগ্রস্ত হলে, নতুন প্রতিস্থাপন করুন। 3) লিপ-টাইপ প্যাকিংয়ের ঠোঁটের দিকনির্দেশনা (20) (, 25) এবং (33) চার্টে দেখানো নির্দেশের সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত। 4) তরল ক্যাপের বোল্টগুলি একটি ভাল সিলিং ফলাফল অর্জনের জন্য বিপরীত কোণগুলি দ্বারা দ্রুততর করা উচিত। সমস্যা সমাধান 1. কিছু তরল বায়ু প্রবাহ বরাবর নিষ্কাশন খোলার থেকে নিষ্কাশন করা হয়। কোন ক্ষতি জন্য ডায়াফ্রাম চেক করুন। নমনীয়তা জন্য ডায়াফ্রাম স্ক্রু পরীক্ষা 2. আউটলেট তরল এয়ার বুদবুদ আছে ভাল সীল জন্য স্তন্যপান সংযোগ পাইপ সংযোগ। ভাল সীল জন্য স্তন্যপান স্তন্যপান এবং ভোজনের বহুবচন মধ্যে সংযোগ পরীক্ষা করুন। ভোজনের মাল্টিফোল এবং তরল ক্যাপের মধ্যে হে রিংটি পরীক্ষা করুন লোনেসেসের জন্য ডায়াফ্রাম স্ক্রু পরীক্ষা করুন 3. নিম্ন পাম্প আউটপুটটি বায়ু সরবরাহ স্থিতিশীল কিনা তা পরীক্ষা করুন। কোন বাধা জন্য ইনলেট / আউটলেট চেক করুন। বায়ু নিবিড়তা জন্য ভোজনের মাল্টিফোড সংযোগকারী সংযোগকারী পরীক্ষা করুন যে বল সিট আটকে না বা বল অনুপযুক্তভাবে বসে না চেক করুন। 4. কোন অভিযোজন আন্দোলন হয় না যখন এয়ার এক্সস্ট খোলার থেকে নিষ্ক্রিয় করা হয়। স্লাইড ভালভ (35) উপর সীল রিং (33) চেক করুন। ট্রিগার রড (45) উপর সীল রিং (20) চেক করুন। ডায়াফ্রাম লিঙ্ক রড উপর সীল রিং (25) চেক করুন
