পণ্যের বিবরণ:
প্রদান:
|
| বিশেষভাবে তুলে ধরা: | অ্যাসিড diaphragm পাম্প,বায়ু চালিত diaphragm পাম্প |
||
|---|---|---|---|

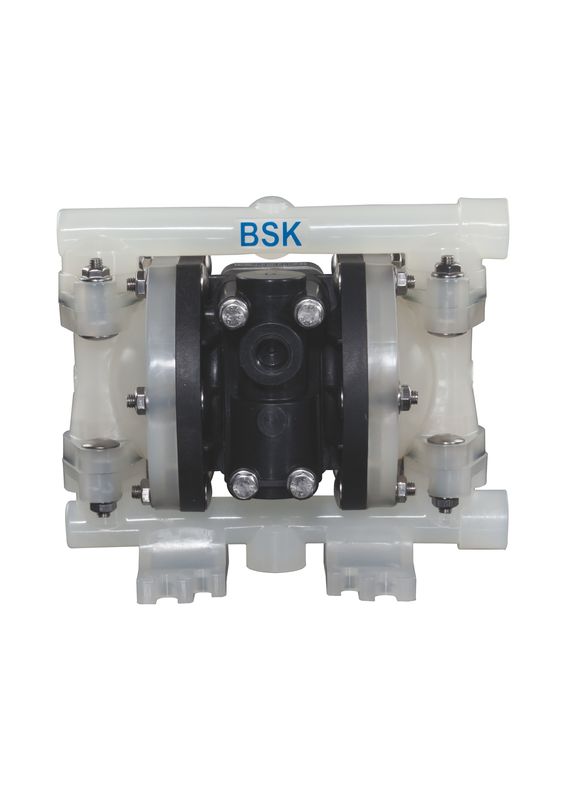

নিউম্যাটিক পলিপ্রোপ্লিন ডায়াফ্র্যাগ পাম্প এয়ার পরিচালিত 44L / মিনি 6.99
এয়ার ডায়াফ্রাম পাম্প
(এছাড়াও একটি ঝিল্লি পাম্প, এয়ার পরিচালিত ডাবল ডাইফ্র্যাগম পাম্প (AOOD) বা বায়ুসংক্রান্ত ডায়াফ্র্যাগ পাম্প হিসাবে পরিচিত ) যা একটি রাবার, থার্মোপ্লাস্টিক বা টিফ্লোডিয়াফ্র্যাগম এবং উভয় পক্ষের উপযুক্ত ভালভের সম্মিলিত পদক্ষেপের সমন্বয় ব্যবহার করে (চেক ভালভ, প্রজাপতি ভালভ , ফ্ল্যাপ ভালভ, বা শাট-অফ ভালভের অন্য কোন ফর্ম) একটি তরল পাম্প।
| পদ | বিবরণ | একক | রেফারেন্স চিত্র |
| 1 | সর্বাধিক বায়ু খাঁড়ি চাপ | এমপিএ | 0.6 |
| 2 | সর্বাধিক প্রবাহ হার | 1 মিনিট | 27 |
| 3 | সর্বাধিক উত্তোলন | এম | 45 |
| 4 | সর্বাধিক আউটলেট চাপ | এমপিএ | 0.6 |
| 5 | সর্বাধিক কণা আকার | মিমি | 1 |
| 6 | ওজন | কেজি | 1.8 |
| 7 | শব্দ স্তর | ডিবি | <68 |
| 8 | সর্বোচ্চ শুষ্ক স্তন্যপান | মি | 4.2 |
বিশেষ উল্লেখ
এয়ার ডাইফ্র্যাগম পাম্প
1. অ লিকেজ
2. গুড স্ব priming কর্মক্ষমতা
3. মাঝারি সব ধরনের convey
4. উপাদান: কাস্ট ইস্পাত, আলু, এসএস, পিপি
আবেদন
1, বিষাক্ত, দহনযোগ্য এবং অস্থির তরল।
2, স্ট্রং এসিড, জারা সঙ্গে শক্তিশালী ক্ষার তরল
3, ট্যাঙ্কার ট্রাক, বিলক উদ্ভিদ, তেল পণ্য লোড এবং আনলোড
4, পিচ্ছিল, ফল সজ্জা, মশলা, আলু, ইত্যাদি
5, পেইন্ট, রাবার, রঙ্গক এবং আঠালো
6, বিভিন্ন সিরামিক সজ্জা, grouting, মর্টার এবং স্লারি
7, বিভিন্ন ক্ষীর, জৈব দ্রাবক, স্টাফ
8, তেল ক্যারিয়ার stripping (পাম্প নোংরা জল এবং অবশিষ্ট তেল)
9, প্রচলিত হপ, খামির ক্ষমতা, সিরাপ এবং গলিত পাতলা পেস্ট
10, বিশেষ তরল
সাধারণ বিবরণ
ডায়াফ্র্যাগ পাম্প উচ্চ বায়ু চাপ এবং উপলব্ধ উপাদান সামঞ্জস্য বিকল্পের AB রাস্তা পরিসীমাতেও উচ্চ ভলিউম সরবরাহ সরবরাহ করে। মডেল এবং বিকল্প চার্টটি পড়ুন। পাম্পটি মডুলারযুক্ত বায়ু মোটর এবং তরল বিভাগে সরবরাহ করা হয়।
বায়ু পরিচালিত ডায়াফ্র্যাগ পাম্প বাতাসের চেম্বারের চাপের পার্থক্য ব্যবহার করে তরল চেম্বারে ইনটেক তরল চাপ এবং ইতিবাচক তরল চাপ সৃষ্টি করে। বল ভালভ তরল এর প্রবাহ প্রবাহ নিশ্চিত করতে পারেন।
পাম্প সাইক্লিং শুরু হবে কারণ বায়ু চাপ প্রয়োগ করা হবে এবং এটি পাম্প চালিয়ে যাবে এবং চাহিদাটি ধরে রাখতে থাকবে। এটি লাইনের পূর্বনির্ধারণ তৈরি এবং বজায় রাখবে এবং একবার সর্বাধিক লাইন চাপে পৌঁছানোর পরে সাইক্লিং বন্ধ করবে (ডিভাইসটি বন্ধ করে দেওয়া) এবং প্রয়োজনীয় হিসাবে পাম্পিং পুনরায় শুরু করবে।
ফ্লুইড বিভাগ ডিসেম্বলি
উপরের এবং নিম্ন বহুগুণ সরান (1) এবং (11)।
বলটি অপসারণ করুন (2), "ও" রিং (3) (47) এবং বল সীট (4)।
তরল ক্যাপ সরান (5)।
দ্রষ্টব্য: শুধুমাত্র ডায়াফ্র্যাগ মডেলগুলি প্রাথমিক ডায়াফ্র্যাগ (6A) এবং ব্যাকআপ ডায়াফ্র্যাগ (6) ব্যবহার করে। ফ্লুইড সেকশন চিত্রণে aux iliary ভিউটি পড়ুন।
স্ক্রু (10), ওয়াশার (9), ডায়াফ্র্যাগম (6A, 6) এবং ডায়াফ্র্যাগ ওয়াশার (7, 8) সরান।
দ্রষ্টব্য: (23) ডায়াফ্র্যাগ রড পৃষ্ঠ স্ক্র্যাচ বা মার না।
FLUID SECTION REASSEMBLY
বিপরীত ক্রম মধ্যে reassemble।
পরিষ্কার এবং সব অংশ পরিদর্শন। প্রয়োজন হিসাবে নতুন অংশ সঙ্গে worn বা ক্ষতিগ্রস্ত অংশ প্রতিস্থাপন।
লুব্রিকেট (23) ডায়াফ্র্যাগ রড এবং 25) গ্রীস সঙ্গে "Y" রিং।
সহায়তাকারী ইনস্টলেশন সরঞ্জাম দিয়ে ডায়াফ্র্যাগ রড (23) সংশোধন করুন।
বোল্ট এবং বাদামের চূড়ান্ত দৃঢ়ীকরণের পূর্বে, ডায়াফ্রাম (6A, 6) ডায়াফ্রামের বাঁক এড়ানোর জন্য তরল ক্যাপ (5) সঠিকভাবে সংযোজিত কিনা তা নির্ধারণ করুন।
টেফলন ডায়াফ্রাম ব্যবহার করে মডেলগুলির জন্য: পাশে তিনটি রাবার ডায়াফ্র্যাগম (6), যা আয়ারসাইড "এয়ার চেম্বার" দিয়ে চিহ্নিত করা হয়, পাম্প শরীরের মুখোমুখি হয়।
পাম্পটি শুরু করুন, সময়ের জন্য এটি চালানোর পরে বন্ধন এবং সিলিং চেক করুন।
