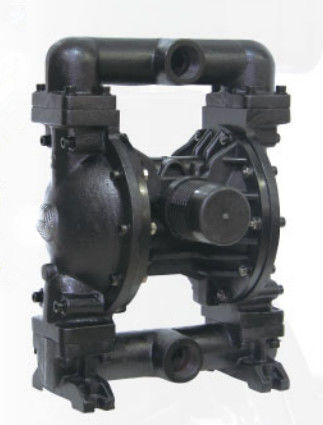

শিল্পের জন্য কম্প্রেস এয়ার ডাবল অ্যাক্টিভিং ডায়াফ্র্যাগ পাম্প ডায়াফ্রাম তেল পাম্প

সাধারণ বিবরণ

এয়ার এবং লুব্রিকেশন জন্য প্রয়োজনীয়তা

অতিরিক্ত বায়ু চাপ। পাম্প ক্ষতি, ব্যক্তিগত আঘাত বা সম্পত্তি ক্ষতি হতে পারে।

• 50 মাইক্রন থেকে বড় কণার ফিল্টার করতে সক্ষম এমন একটি ফিল্টার বায়ু সরবরাহে ব্যবহার করা উচিত। "ও" রিং লুব্রিকেন্ট ছাড়া অন্য কোন তৈলাক্তকরণ প্রয়োজন নেই যা সমাবেশ বা মেরামতের সময় প্রয়োগ করা হয়।
• যদি তৈলাক্ত বাতাস উপস্থিত থাকে, নিশ্চিত করুন যে এটি পাম্পের বায়ু মোটর বিভাগে "ও" রিং এবং সীলগুলির সাথে সামঞ্জস্যপূর্ণ।

অপারেটিং নির্দেশাবলী

• সর্বদা পাম্প করা উপাদানটির সাথে সামঞ্জস্যপূর্ণ দ্রাবক দিয়ে পাম্পটি ফ্লাশ করুন যখন উপাদানটি পাম্প করা থাকে তবে এটি "সেটিং আপ" সাপেক্ষে, যখন এটি সময়ের জন্য ব্যবহার না হয়।
• পাম্প থেকে বায়ু সরবরাহ বিচ্ছিন্ন করুন যদি এটি কয়েক ঘন্টার জন্য নিষ্ক্রিয় থাকে।
• আউটলেট উপাদান ভলিউম শুধুমাত্র বায়ু সরবরাহ দ্বারা নয় কিন্তু ইনলেট সময়ে উপলব্ধ উপাদান সরবরাহ দ্বারা নিয়ন্ত্রিত হয়। উপাদান সরবরাহ পাইপ খুব ছোট বা নিষিদ্ধ করা উচিত নয়। পতন হতে পারে যা পায়ের পাতার মোজাবিশেষ ব্যবহার করতে ভুলবেন না।
• যখন ডায়াফ্র্যাগ পাম্পটি একটি জোরপূর্বক-ফেইড (বন্যা প্রবেশকারী) অবস্থানে ব্যবহার করা হয়, তখন এটি সুপারিশ করা হয় যে একটি "চেক ভালভ" বায়ু প্রবেশদ্বারে ইনস্টল করা হবে।
• কম্পন দ্বারা ক্ষতি বিরুদ্ধে বীমা করার জন্য একটি উপযুক্ত পৃষ্ঠায় diaphragm পাম্প পা নিরাপদ।

রক্ষণাবেক্ষণ

• সিরিয়াল নম্বর এবং অংশগুলির নামগুলি দেখতে এবং অংশ এবং রক্ষণাবেক্ষণ পরিষেবা প্যাকের তথ্য উপলব্ধি করতে সমাবেশ সমাবেশগুলিতে উপাদান পরিকল্পিতটি পড়ুন।
• কিছু বিএসকে অংশগুলি "পরা অংশ" হিসাবে চিহ্নিত করা হয়, যা দ্রুত পরিষেবা এবং ডাউনটাইম হ্রাসের সাথে সামঞ্জস্য করতে পারে।
• সেবা খেলনা দুটি আলাদা ডায়াফ্র্যাগ পাম্প ফাংশন ভাগ করা হয়: 1. এয়ার বিভাগ, 2. ফ্লুইড বিভাগ। ফ্লুড এসইসি-টিশনটি সাধারণত অংশীদার উপাদানগুলির সাথে মিলিয়ে আরও বিভক্ত।
• সেবা disassembly এবং reassembly সময় ময়লা এবং বিদেশী ব্যাপার থেকে দূষণ থেকে সংবেদনশীল অভ্যন্তরীণ চলন্ত অংশ রক্ষা করার জন্য একটি পরিষ্কার কাজ পৃষ্ঠ প্রদান।
• সেবা কার্যকলাপের ভাল রেকর্ড রাখুন এবং Preven -Tive রক্ষণাবেক্ষণ প্রোগ্রামে পাম্প অন্তর্ভুক্ত করুন।
• পাম্প থেকে উপাদান নিষ্কাশন করতে পাম্পটিকে ঊর্ধ্বমুখী করে ডুবিয়ে ফেলার আগে, আউটসেট মানুষের মধ্যে খালি বন্দী উপাদানটি বিচ্ছিন্ন করার আগে।

ফ্লুইড বিভাগ ডিসেম্বলি

• উপরের এবং নিম্ন বহুগুণ সরান (1) এবং (11)।
• বলটি অপসারণ করুন (2), "ও" রিং (3) (47) এবং বল সীট ​​(4)।
• তরল ক্যাপ সরান (5)।

দ্রষ্টব্য: শুধুমাত্র ডায়াফ্র্যাগ মডেলগুলি প্রাথমিক ডায়াফ্র্যাগ (6A) এবং ব্যাকআপ ডায়াফ্র্যাগ (6) ব্যবহার করে। ফ্লুইড সেকশন চিত্রণে aux iliary ভিউটি পড়ুন।

• স্ক্রু (10), ওয়াশার (9), ডায়াফ্র্যাগ (6A, 6) এবং ডায়াফ্র্যাগ ওয়াশার (7, 8) সরান।
  দ্রষ্টব্য: (23) ডায়াফ্র্যাগ রড পৃষ্ঠ স্ক্র্যাচ বা মার্চের করবেন না।

ফ্লুইড বিভাগের পুনরুদ্ধার

• বিপরীত ক্রম মধ্যে reassemble।
• পরিষ্কার এবং সব অংশ পরিদর্শন। প্রয়োজন হিসাবে নতুন অংশ সঙ্গে worn বা ক্ষতিগ্রস্ত অংশ প্রতিস্থাপন।
• লুব্রিকেট (23) ডায়াফ্র্যাগ রড এবং 25) গ্রীস সঙ্গে "Y" রিং।
• সহায়তাকারী ইনস্টলেশন সরঞ্জাম দিয়ে ডায়াফ্র্যাগ রড (23) সংশোধন করুন।
• বোল্ট এবং বাদামের চূড়ান্ত দৃঢ়তার পূর্বে, ডায়াফ্রাম (6A, 6) ডায়াফ্রামের বাঁক এড়ানোর জন্য তরল ক্যাপ (5) সঠিকভাবে সংযোজিত কিনা তা নির্ধারণ করুন।
• টেফলন ডায়াফ্রাম ব্যবহার করে মডেলগুলির জন্য: পাশে তিনটি রাবার ডায়াফ্র্যাগম (6), যা আয়ারসাইড "এয়ার চেম্বার" দিয়ে চিহ্নিত করা হয় পাম্প শরীরের মুখোমুখি হয়।
• পাম্প শুরু করুন, সময়কালের জন্য এটি চালানোর পরে বন্ধন এবং sealing চেক করুন।

Fluid বিভাগে অংশ disassembly

একটি) প্রথম, পাইপলাইন সিস্টেম থেকে পাম্প অপসারণ এবং ভিতরে পাম্প থেকে উপকরণ নিষ্কাশন। খ) একটি পরিষ্কার কাজের পরিবেশে পাম্প রাখুন। গ) প্রথমে পাম্প থেকে আউটলেট পাইপ (1) নষ্ট করুন, এবং তরল ক্যাপের উপরের প্রান্ত থেকে বলটি (2), ও কাপ (3) এবং (47) এবং বল সীট ​​(4) নিন। ক্রমানুসারে. তারপরে, পাম্পটি ঊর্ধ্বমুখী করে ফেলুন এবং তরল ক্যাপ (5) থেকে O কাপ (3) এবং (47), বল আসন (4) এবং বল (2) আউট করতে যাতে ইনলেট পাইপটি (11) মুছে ফেলতে পারেন। ঘ) ক্যাপটি বিচ্ছিন্ন করতে দুই তরল ক্যাপের কাছাকাছি বোল্টটি ছেড়ে দিন (5)। e) ডায়াফ্র্যাগ স্ক্রুটি ছেড়ে দিন (10) এবং উভয় প্রান্ত থেকে ডায়াফ্র্যাগ ওয়াশার (7), (8) এবং ডায়াফ্র্যাগ (6) অপসারণ করুন। ডায়াফ্র্যাগ রড (23) এবং ঠোঁটের আকৃতির সীল রিং (25) প্রতিস্থাপন করা যেতে পারে। বায়ু ভালভের জন্য যন্ত্রাংশগুলি মুছে ফেলার জন্য f) প্রথমে বোল্টটি (39) আলাদা করুন, এবং তারপর বায়ু ভালভ আবরণ (38), বায়ু ব্যাফেল (42) এবং সিলিং গকেট (40), এবং (41)। জি) বায়ু ভালভ আবরণ (38) থেকে ভালভ স্লাইস (36) এবং ভালভ প্লেট (37) নিন। ঘ) সার্ক্লিপকে বিচ্ছিন্ন করুন (২9) এবং বায়ু ভালভ আবরণ (38) এর উভয় প্রান্ত থেকে সীমা শেষ ক্যাপটি (31) নিন, এবং আপনি প্রয়োজনীয় হিসাবে কাপ (30) প্রতিস্থাপন করতে পারেন। আমি) হাত দিয়ে বায়ু ভালভ আবরণ (38) থেকে spool (35) ঠেলাঠেলি পরে আপনি ঠোঁটের টাইপ প্যাকিং (33) চেক করতে পারেন। পাইলট ভালভের জন্য যন্ত্রাংশগুলি মুছে ফেলার জন্য j) 4 বোতল (16) প্রথমে সিলিন্ডার মাথার সংশোধন করা, এবং তারপর উভয় প্রান্তে সিলিন্ডার মাথাটি (14) এবং (18) সরানো এবং ও কাপটি সরান (17)। ক) মোটর আবরণ (15) এর খাঁজ থেকে সিলিং গকেট (19) সরান। l) পাইলট রড (22) এবং মোটর আবরণ (15) থেকে রড (45) ট্রিগার করুন এবং আপনি পাইলট রডে ট্রিগার রড বা হে কাপ (44) তে ঠোঁটের-টাইপ প্যাকিং (20) প্রতিস্থাপন করতে পারেন। ডায়াফ্র্যাগম পাম্প পুনঃভাগ করা পাম্পের পুনঃভাগের ধাপগুলি ছদ্মবেশে থাকাগুলির সাথে সামঞ্জস্যপূর্ণ নয়, তাই আপনাকে দয়া করে পুনঃভাগের প্রক্রিয়ার মধ্যে নিম্নলিখিত দিকে মনোযোগ দেওয়ার জন্য বলা হয়: 1) সমস্ত সীল উপাদানগুলি এবং তাদের যোগাযোগ অংশগুলি অবশ্যই greased । 2) সমস্ত সিলিং উপাদান ব্যবহারের পূর্বে সাবধানে চেক করুন কিনা তারা ক্ষতিগ্রস্ত হয়, যেমন পৃষ্ঠ ক্ষতি। ক্ষতিগ্রস্ত হলে, নতুন প্রতিস্থাপন করুন। 3) লিপ-টাইপ প্যাকিংয়ের ঠোঁটের দিকনির্দেশনা (20) (, 25) এবং (33) চার্টে প্রদর্শিত নির্দেশের সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত। 4) তরল ক্যাপের বোল্টগুলি একটি ভাল সিলিং ফলাফল অর্জনের জন্য বিপরীত কোণগুলি দ্বারা দ্রুততর করা উচিত। সমস্যা সমাধান 1. কিছু তরল বায়ু প্রবাহ বরাবর নিষ্কাশন খোলার থেকে নিষ্কাশন করা হয়। কোনো ক্ষতি জন্য ডায়াফ্রাম চেক করুন। নমনীয়তা জন্য ডায়াফ্রাম স্ক্রু পরীক্ষা 2. আউটলেট তরল এয়ার বুদবুদ আছে ভাল সীল জন্য স্তন্যপান সংযোগ পাইপ সংযোগ। ভাল সীল জন্য স্তন্যপান স্তন্যপান এবং ভোজনের বহুবচন মধ্যে সংযোগ পরীক্ষা করুন। ভোজনের মাল্টিফোল এবং তরল ক্যাপের মধ্যে হে রিংটি পরীক্ষা করুন লোনেসেসের জন্য ডায়াফ্রাম স্ক্রু পরীক্ষা করুন 3. নিম্ন পাম্প আউটপুটটি বায়ু সরবরাহটি স্থিতিশীল কিনা তা পরীক্ষা করুন। কোন বাধা জন্য ইনলেট / আউটলেট চেক করুন। বায়ু নিবিড়তা জন্য ভোজনের মাল্টিফোল্ড সংযোগকারী সংযোগকারী চেক করুন যে বল সিট আটকে না বা বল অনুপযুক্তভাবে বসা না চেক করুন। 4. কোন অভিযোজন আন্দোলন না হলে এয়ার এক্সস্ট খোলার থেকে নিষ্ক্রিয় করা হয়। স্লাইড ভালভ (35) উপর সীল রিং (33) চেক করুন। ট্রিগার রড (45) উপর সীল রিং (20) চেক করুন। ডায়াফ্রাম লিঙ্ক রড উপর সীল রিং (25) চেক করুন
