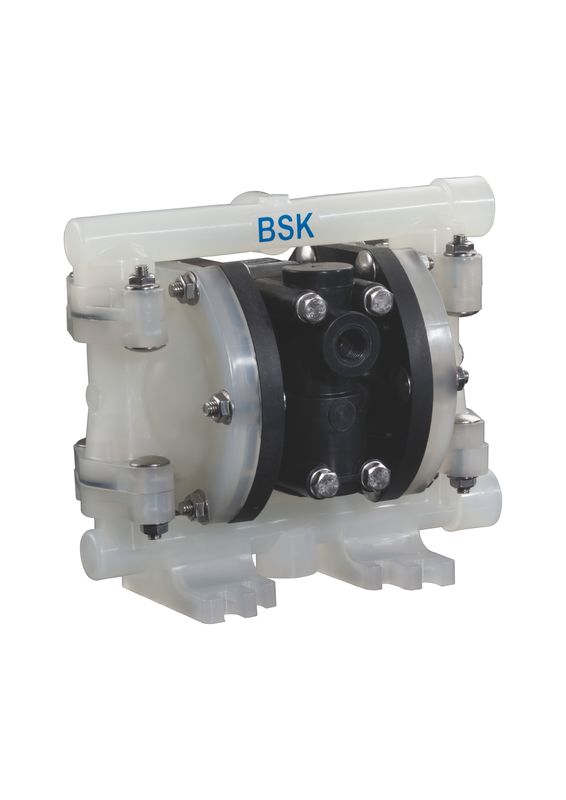

ক্ষয়প্রাপ্ত তরল কনভেয়িং জন্য নিম্ন নয়েজ Polypropylene ডায়াফ্র্যাগ পাম্প

ইনস্টলেশন মাত্রা:

তরল বিভাগে অংশগুলি বিযুক্ত করা

ক) প্রথমে পাইপলাইন সিস্টেম থেকে পাম্পটি সরান এবং পাম্পের ভিতরে থেকে উপকরণগুলি সরিয়ে ফেলুন।খ) পরিষ্কার কাজের পরিবেশে পাম্পটি রাখুন।গ) প্রথমে পাম্প থেকে আউটলেট পাইপ (1) কেটে ফেলুন এবং তারপরে তরল ক্যাপের উপরের প্রান্ত থেকে বল (2), ও কাপ (3) এবং (47) এবং বল আসন (4) নিন take ক্রমানুসারে.তারপরে, পাম্পটিকে উল্টোদিকে রাখুন এবং ইনলেট পাইপ (11) কেটে ফেলুন যাতে ও কাপ (3) এবং (47), বলের আসন (4) এবং বল (2) তরল ক্যাপ (5) থেকে বের করতে পারেন।d) দুটি তরল ক্যাপের চারপাশে বোল্টগুলি ক্যাপটি ছড়িয়ে দেওয়ার জন্য ছেড়ে দিন (5)।e) ডায়াফ্রাম স্ক্রু (10) ছেড়ে দিন এবং উভয় প্রান্ত থেকে ডায়াফ্রাম ওয়াশার (7), (8) এবং ডায়াফ্রাম (6) সরান।ডায়াফ্রাম রড (23) সরান এবং ঠোঁটের আকারের সিল রিং (25) প্রতিস্থাপন করা যেতে পারে।এয়ার ভালভের জন্য যন্ত্রাংশের চলাচল চ) প্রথমে বোল্টটি (39) আলগা করুন এবং তারপরে বায়ু ভালভ কেসিং (38), এয়ার বাফেল (42) এবং সিলিং গসকেট (40), এবং (41) মুছে ফেলুন।ছ) বায়ু ভালভ কেসিং (38) থেকে ভাল্বের স্লাইস (36) এবং ভালভ প্লেট (37) বের করুন।জ) সার্কিপ (29) কেটে ফেলুন এবং বায়ু ভালভ কেসিং (38) এর উভয় প্রান্ত থেকে সীমাবদ্ধ ক্যাপ (31) নিন এবং আপনি প্রয়োজন মতো কাপ (30) প্রতিস্থাপন করতে পারেন।i) আপনি হাত দিয়ে বায়ু ভালভ কেসিং (38) থেকে স্পুল (35) ধাক্কা দেওয়ার পরে ঠোঁট প্রকারের প্যাকিং (33) পরীক্ষা করতে পারেন।পাইলট ভালভের জন্য যন্ত্রাংশের বিচ্ছিন্নতা) প্রথমে সিলিন্ডার মাথার ফিক্সিং 4 টি বল্ট (16) আলগা করুন এবং তারপরে উভয় প্রান্তে সিলিন্ডার হেড (14) এবং (18) মুছে ফেলুন এবং ও কাপ (17) মুছে ফেলুন।ট) মোটর কেসিং (15) এর খাঁজ থেকে সিলিং গ্যাসকেট (19) সরান।l) মোটর কেসিং (15) থেকে পাইলট রড (22) এবং ট্রিগার রড (45) বের করুন এবং আপনি ট্রিগার রডের উপর ঠোঁটের ধরণের প্যাকিং (20) বা পাইলট রডের ও কাপ (44) প্রতিস্থাপন করতে পারেন।ডায়াফ্রাম পাম্পের পুনরায় অপসারণ পাম্পের পুনরায় অপসারণের পদক্ষেপগুলি অপ্রয়োজনীয়দের সাথে সামঞ্জস্যপূর্ণ নয়, তাই আপনাকে পুনর্নির্মাণের প্রক্রিয়ায় নীচের দিকে মনোযোগ দেওয়ার জন্য অনুরোধ করা হচ্ছে: 1) সমস্ত সিলিং উপাদান, পাশাপাশি তাদের যোগাযোগের অংশগুলি অবশ্যই গ্রিজ করা উচিত ।2) দয়া করে সমস্ত সিলিং উপাদানগুলি ক্ষতিগ্রস্ত হয়েছে যেমন পৃষ্ঠের ক্ষতি হিসাবে ব্যবহার করার আগে সাবধানতার সাথে পরীক্ষা করে দেখুন।ক্ষতিগ্রস্থ হলে, নতুনগুলি প্রতিস্থাপন করুন।3) লিপ-টাইপ প্যাকিংয়ের ঠোঁটের দিকটি (20) (, 25) এবং (33) চার্টে প্রদর্শিত দিকের সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত।4) তরল ক্যাপের বোল্টগুলি একটি ভাল সিলিং ফলাফল অর্জন করার জন্য পর্যায়ক্রমে বিপরীত কোণ দ্বারা বেঁধে রাখা উচিত।সমস্যার সমাধান 1. কিছু তরল বায়ু প্রবাহের পাশাপাশি নিষ্কাশন খোলার থেকে নিষ্কাশিত হয়।কোনও ক্ষতির জন্য ডায়াফ্রামটি পরীক্ষা করুন।শিথিলতার জন্য ডায়াফ্রাম স্ক্রু পরীক্ষা করুন 2 আউটলেট তরল এয়ার বুদবুদ আছে ভাল সিলিং জন্য স্তন্যপান পাইপ সংযোগ পরীক্ষা করুন।ভাল সিলিংয়ের জন্য স্তন্যপান পাইপ এবং গ্রহণের বহুগুণের মধ্যে সংযোগটি পরীক্ষা করুন।গ্রহণের বহুগুণ এবং তরল ক্যাপের মধ্যে ও রিংটি পরীক্ষা করুন আলগতির জন্য ডায়াফ্রাম স্ক্রুগুলি পরীক্ষা করুন Low. কম পাম্প আউটপুট পরীক্ষা করুন বায়ু সরবরাহ স্থিতিশীল।যে কোনও প্রতিবন্ধকতার জন্য খালি / আউটলেট পরীক্ষা করে দেখুনসংযোগকারীদের বায়ু দৃ tight়তার জন্য খাওয়ার পরিমাণকে বহুগুণে সংযুক্ত করে পরীক্ষা করুন বলটি সীটের সাথে আটকে নেই বা বলটি ভুলভাবে বসা হচ্ছে না।৪. যখন কোন পারস্পরিক ক্রিয়াকলাপ নেই তখন বাতাসকে এক্সস্টোস্ট খোলার থেকে স্রাব করা হয়।স্লাইড ভালভের (35) সিল রিং পরীক্ষা করুন।ট্রিগার রড (45) এ সিল রিং (20) পরীক্ষা করুন।ডায়াফ্রাম লিঙ্ক রডে সিল রিং (25) পরীক্ষা করুন
