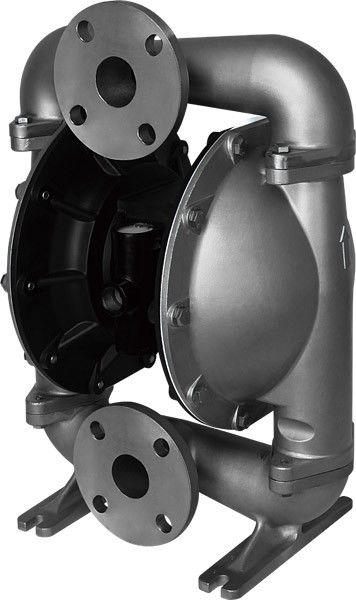

উচ্চ গতির নিউম্যাটিক ডায়াফ্র্যাগ পাম্প দ্রাব্য এবং ভোল্টিলাইজযোগ্য তরল জন্য

বড় ইমেজ : উচ্চ গতির নিউম্যাটিক ডায়াফ্র্যাগ পাম্প দ্রাব্য এবং ভোল্টিলাইজযোগ্য তরল জন্য

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	BSK
মডেল নম্বার:	BSKA80AL-পিটিটি-এ

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	10 ইউনিট (গুলি)
মূল্য:	negotiable
প্যাকেজিং বিবরণ:	পিপে
ডেলিভারি সময়:	10
পরিশোধের শর্ত:	FOB টি / টি
যোগানের ক্ষমতা:	প্রতি ইউনিট 1000 ইউনিট
গ্যারান্টি::	এক বছর

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

উৎপাদন:

বায়ুসংক্রান্ত ডায়াফ্র্যাগ পাম্প

সর্বাধিক আউটলেট চাপ:

0.83mpa

বৈশিষ্ট্য:

অ ফুটো

প্রয়োগ:

দ্রাব্য এবং অলস তরল

বিশেষভাবে তুলে ধরা:

বায়ুসংক্রান্ত চালিত ডায়াফ্র্যাগ পাম্প

বায়ুসংক্রান্ত বায়ু পাম্প

উচ্চ গতির নিউম্যাটিক ডায়াফ্র্যাগ পাম্প দ্রাব্য এবং ভোল্টিলাইজযোগ্য তরল জন্য

নিউম্যাটিক ডায়াফ্র্যাগ পাম্প কি?

এইগুলি কোন বৈদ্যুতিক মোটর ছাড়াই পাম্প এবং 1.3 থেকে 8.0 বার পর্যন্ত বায়ু চাপ দিয়ে চালিত হয়। তারা সর্বনিম্ন রক্ষণাবেক্ষণ খরচ এবং ডাউন সময় সঙ্গে চালানো সহজ। তরল সব ধরনের pumped করা যাবে। শুধুমাত্র এমওসি এবং পাম্পের ক্ষমতা অ্যাপ্লিকেশন এবং ক্রেতা প্রয়োজনীয়তার উপর নির্ভর করে পরিবর্তিত হবে। আকারগুলি 1/4 "থেকে 3" পর্যন্ত পরিবর্তিত হয় এবং তারা পিপি, পিভিডিএফ, এসএস এবং অ্যালুমিনিয়াম মডেলগুলিতে উপলব্ধ।

পদ	বিবরণ	একক	রেফারেন্স চিত্র
1	সর্বাধিক বায়ু খাঁড়ি চাপ	এমপিএ	0.83
2	সর্বাধিক প্রবাহ হার	এল / ন্যূনতম	903
3	সর্বাধিক উত্তোলন	এম	70
4	সর্বাধিক আউটলেট চাপ	এমপিএ	0.83
5	সর্বাধিক কণা আকার	মিমি	9
6	ওজন	কেজি	103
7	শব্দ স্তর	ডিবি	<70

বিশেষ উল্লেখ

এয়ার ডায়াফ্র্যাগম পাম্প
1. অ ফুটো
2. গুড স্ব priming কর্মক্ষমতা
3. মাঝারি সব ধরনের convey
4. উপাদান: কাস্ট ইস্পাত, আলু, এসএস, পিপি

একটি 50 এক্সএক্স - XXX - এক্স ( মডেল নির্বাচন)

পাইপ মুখ ফরম: এ-বিএসপি বি-এনপিটি (F) সি-ফ্ল্যাঞ্জ

ডায়াফ্র্যাগ উপাদান: 9 - Santoprene এইচ - Hytrel টি - PTFE / Santoprene

বল উপাদান: 9-স্যানটোপিন এইচ - হিট্রে টি - পিটিএফআই এ - অ্যাসিটাল

বল সীট উপাদান: পি / কে-পলিপ্রোপলিনে / Kynoar এসএস স্টেইনলেস স্টীল

পাম্প উপাদান: এসএস স্টেইনলেস স্টীল AL-অ্যালুমিনিয়াম খাদ সিআই-কার্বন ইস্পাত পি / কে-পলিপ্রোপ্লিন / কিনোয়ার

সর্বোচ্চ ফলিত তাপমাত্রা সীমা (ডায়াফ্র্যাগ / বল / সীল উপাদান)

Acetal ··············································· 40 ° - 150 ডিগ্রি ফারেনহাইট (4.4-65.5 ডিগ্রি সেলসিয়াস)

Santoprene ·········································· -40 ° - 225 ° F (-40 ° - 107.2 ° C) Teflon ········································ ········ · 40 ° - 220 ডিগ্রী ফারেনহাইট (4.4 ডিগ্রী - 104 ডিগ্রি সেলসিয়াস) নিট্রিলে ··································· ······················· 10 ° - 180 ডিগ্রি ফারেনহাইট (-12 ডিগ্রী - 82 ডিগ্রি সেলসিয়াস) Viton ··········· ········································ -40 ° - 350 ° F (-40 ° -176.6 ° C) Hytrel · বিভাগ ······· -20 ° -150 ° F (-12 ° - 93 ডিগ্রি ফারেনহাইট) Kynar ······································· ························· 10 ° -200 ° F (-28.9 ° - 65.5 ° C) Polypropylene 32 ° - 175 ডিগ্রী ফারেনহাইট (0-79.4 ডিগ্রি সেন্টিগ্রেড)

আবেদন

1, বিষাক্ত, দহনযোগ্য এবং অস্থির তরল।
2, স্ট্রং অ্যাসিড, জারা সঙ্গে শক্তিশালী ক্ষার তরল
3, ট্যাঙ্কার ট্রাক, বিলক উদ্ভিদ, তেল পণ্য লোড এবং আনলোড
4, আচমকা, ফল সজ্জা, মাশাব্যাথা আলু, চকলেট ইত্যাদি
5, পেইন্ট, রাবার, রঙ্গক এবং আঠালো
6, বিভিন্ন সিরামিক সজ্জা, grouting, মর্টার এবং স্লারি
7, বিভিন্ন ক্ষীর, জৈব দ্রাবক, স্টাফ
8, তেল ক্যারিয়ার stripping (পাম্প নোংরা পানি এবং অবশিষ্ট তেল)
9, প্রচলিত হপ, খামির ক্ষমতা, সিরাপ এবং গলিত পাতলা পেস্ট
10, বিশেষ তরল

সাধারণ বিবরণ

এয়ার এবং লুব্রিকেশন জন্য প্রয়োজনীয়তা

অতিরিক্ত বায়ু চাপ। পাম্প ক্ষতি, ব্যক্তিগত আঘাত বা সম্পত্তি ক্ষতি হতে পারে।

50 মাইক্রন থেকে বড় কণার ফিল্টার করতে সক্ষম এমন একটি ফিল্টার বায়ু সরবরাহে ব্যবহার করা উচিত। "ও" রিং লুব্রিকেন্ট ছাড়া অন্য কোন তৈলাক্তকরণ প্রয়োজন নেই যা সমাবেশ বা মেরামতের সময় প্রয়োগ করা হয়।
যদি তৈলাক্ত বাতাস উপস্থিত থাকে, নিশ্চিত করুন যে এটি পাম্পের বায়ু মোটর বিভাগে "ও" রিং এবং সীলগুলির সাথে সামঞ্জস্যপূর্ণ।

রক্ষণাবেক্ষণ

সিরিয়াল নম্বর এবং অংশগুলির নামগুলি দেখতে এবং অংশ এবং রক্ষণাবেক্ষণ পরিষেবা প্যাকের তথ্য উপলব্ধি করতে সমাবেশ সমাবেশগুলিতে উপাদান পরিকল্পিতটি পড়ুন।
কিছু বিএসকে অংশগুলি "পরা অংশ" হিসাবে চিহ্নিত করা হয়, যা দ্রুত পরিষেবা এবং ডাউনটাইম হ্রাসের সাথে সামঞ্জস্য করতে পারে।
সেবা খেলনা দুটি আলাদা ডায়াফ্র্যাগ পাম্প ফাংশন ভাগ করা হয়: 1. এয়ার বিভাগ, 2. ফ্লুইড বিভাগ। ফ্লুড এসইসি-টিশনটি সাধারণত অংশীদার উপাদানগুলির সাথে মিলিয়ে আরও বিভক্ত।
সেবা disassembly এবং reassembly সময় ময়লা এবং বিদেশী ব্যাপার থেকে দূষণ থেকে সংবেদনশীল অভ্যন্তরীণ চলন্ত অংশ রক্ষা করার জন্য একটি পরিষ্কার কাজ পৃষ্ঠ প্রদান।
সেবা কার্যকলাপের ভাল রেকর্ড রাখুন এবং Preven -Tive রক্ষণাবেক্ষণ প্রোগ্রামে পাম্প অন্তর্ভুক্ত করুন।
পাম্প থেকে উপাদান নিষ্কাশন করতে পাম্পটিকে ঊর্ধ্বমুখী করে ডুবিয়ে ফেলার আগে, আউটসেট মানুষের মধ্যে খালি বন্দী উপাদানটি বিচ্ছিন্ন করার আগে।

ফ্লুইড বিভাগ ডিসেম্বলি

উপরের এবং নিম্ন বহুগুণ সরান (1) এবং (11)।
বলটি অপসারণ করুন (2), "ও" রিং (3) (47) এবং বল সীট (4)।
তরল ক্যাপ সরান (5)।

দ্রষ্টব্য: শুধুমাত্র ডায়াফ্র্যাগ মডেলগুলি প্রাথমিক ডায়াফ্র্যাগ (6A) এবং ব্যাকআপ ডায়াফ্র্যাগ (6) ব্যবহার করে। ফ্লুইড সেকশন চিত্রণে aux iliary ভিউটি পড়ুন।

স্ক্রু (10), ওয়াশার (9), ডায়াফ্র্যাগ (6A, 6) এবং ডায়াফ্র্যাগ ওয়াশার (7, 8) সরান।
দ্রষ্টব্য: (23) ডায়াফ্র্যাগ রড পৃষ্ঠ স্ক্র্যাচ বা মার্চের করবেন না।

ফ্লুইড বিভাগের পুনরুদ্ধার

বিপরীত ক্রম reassemble।
পরিষ্কার এবং সব অংশ পরিদর্শন। প্রয়োজন হিসাবে নতুন অংশ সঙ্গে worn বা ক্ষতিগ্রস্ত অংশ প্রতিস্থাপন।
লুব্রিকেট (23) ডায়াফ্র্যাগ রড এবং 25) গ্রীস সঙ্গে "Y" রিং।
সহায়তাকারী ইনস্টলেশন সরঞ্জাম দিয়ে ডায়াফ্র্যাগ রড (23) সংশোধন করুন।
বোল্ট এবং বাদামের চূড়ান্ত দৃঢ়তার পূর্বে, ডায়াফ্রাম (6A, 6) ডায়াফ্রামের বাঁক এড়ানোর জন্য তরল ক্যাপ (5) সঠিকভাবে সংযোজিত কিনা তা নির্ধারণ করুন।
টেফলন ডায়াফ্রাম ব্যবহার করে মডেলগুলির জন্য: পাশে তিনটি রাবার ডায়াফ্র্যাগম (6), যা আয়ারসাইড "এয়ার চেম্বার" দিয়ে চিহ্নিত করা হয় পাম্প শরীরের মুখোমুখি হয়।
পাম্প শুরু করুন, সময়কালের জন্য এটি চালানোর পরে বন্ধন এবং sealing চেক করুন
