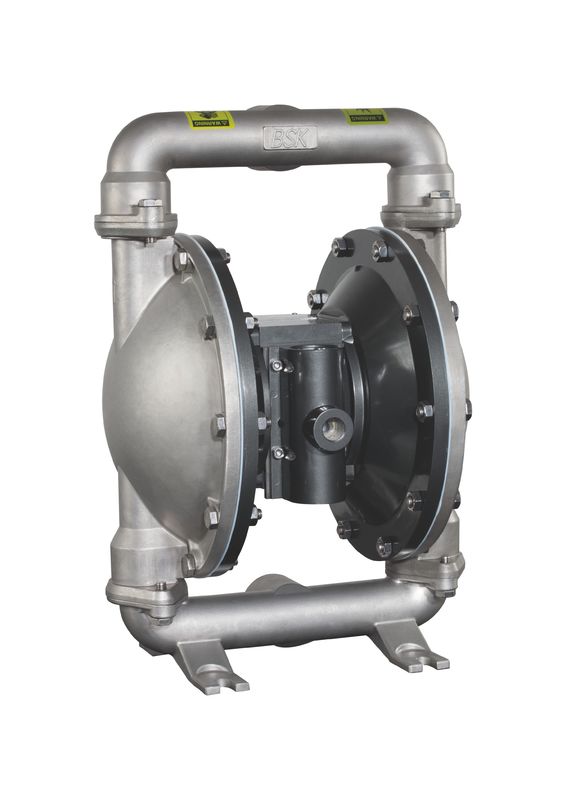

শিল্পকৌশল এয়ার ডাবল ডায়াফ্র্যাগম পাম্প, শক্তিশালী 3 ইঞ্চি এয়ার ডায়াফ্রাম পাম্প

এয়ার এবং লুব্রিকেশন জন্য প্রয়োজনীয়তা

অতিরিক্ত বায়ু চাপ। পাম্প ক্ষতি, ব্যক্তিগত আঘাত বা সম্পত্তি ক্ষতি হতে পারে।

• 50 মাইক্রন থেকে বড় কণার ফিল্টার করতে সক্ষম এমন একটি ফিল্টার বায়ু সরবরাহে ব্যবহার করা উচিত। "ও" রিং লুব্রিকেন্ট ছাড়া অন্য কোন তৈলাক্তকরণ প্রয়োজন নেই যা সমাবেশ বা মেরামতের সময় প্রয়োগ করা হয়।
• যদি তৈলাক্ত বাতাস উপস্থিত থাকে, নিশ্চিত করুন যে এটি পাম্পের বায়ু মোটর বিভাগে "ও" রিং এবং সীলগুলির সাথে সামঞ্জস্যপূর্ণ।

অপারেটিং নির্দেশাবলী

• সর্বদা পাম্প করা উপাদানটির সাথে সামঞ্জস্যপূর্ণ দ্রাবক দিয়ে পাম্পটি ফ্লাশ করুন যখন উপাদানটি পাম্প করা থাকে তবে এটি "সেটিং আপ" সাপেক্ষে, যখন এটি সময়ের জন্য ব্যবহার না হয়।
• পাম্প থেকে বায়ু সরবরাহ বিচ্ছিন্ন করুন যদি এটি কয়েক ঘন্টার জন্য নিষ্ক্রিয় থাকে।
• আউটলেট উপাদান ভলিউম শুধুমাত্র বায়ু সরবরাহ দ্বারা নয় কিন্তু ইনলেট সময়ে উপলব্ধ উপাদান সরবরাহ দ্বারা নিয়ন্ত্রিত হয়। উপাদান সরবরাহ পাইপ খুব ছোট বা নিষিদ্ধ করা উচিত নয়। পতন হতে পারে যা পায়ের পাতার মোজাবিশেষ ব্যবহার করতে ভুলবেন না।
• যখন ডায়াফ্র্যাগ পাম্পটি একটি জোরপূর্বক-ফেইড (বন্যা প্রবেশকারী) অবস্থানে ব্যবহার করা হয়, তখন এটি সুপারিশ করা হয় যে একটি "চেক ভালভ" বায়ু প্রবেশদ্বারে ইনস্টল করা হবে।
• কম্পন দ্বারা ক্ষতি বিরুদ্ধে বীমা করার জন্য একটি উপযুক্ত পৃষ্ঠায় diaphragm পাম্প পা নিরাপদ।

রক্ষণাবেক্ষণ

• সিরিয়াল নম্বর এবং অংশগুলির নামগুলি দেখতে এবং অংশ এবং রক্ষণাবেক্ষণ পরিষেবা প্যাকের তথ্য উপলব্ধি করতে সমাবেশ সমাবেশগুলিতে উপাদান পরিকল্পিতটি পড়ুন।
• কিছু বিএসকে অংশগুলি "পরা অংশ" হিসাবে চিহ্নিত করা হয়, যা দ্রুত পরিষেবা এবং ডাউনটাইম হ্রাসের সাথে সামঞ্জস্য করতে পারে।
• সেবা খেলনা দুটি আলাদা ডায়াফ্র্যাগ পাম্প ফাংশন ভাগ করা হয়: 1. এয়ার বিভাগ, 2. ফ্লুইড বিভাগ। ফ্লুড এসইসি-টিশনটি সাধারণত অংশীদার উপাদানগুলির সাথে মিলিয়ে আরও বিভক্ত।
• সেবা disassembly এবং reassembly সময় ময়লা এবং বিদেশী ব্যাপার থেকে দূষণ থেকে সংবেদনশীল অভ্যন্তরীণ চলন্ত অংশ রক্ষা করার জন্য একটি পরিষ্কার কাজ পৃষ্ঠ প্রদান।
• সেবা কার্যকলাপের ভাল রেকর্ড রাখুন এবং Preven -Tive রক্ষণাবেক্ষণ প্রোগ্রামে পাম্প অন্তর্ভুক্ত করুন।
• পাম্প থেকে উপাদান নিষ্কাশন করতে পাম্পকে ঊর্ধ্বমুখী করে ডুবিয়ে ফেলার আগে, আউটসেট মানুষের মধ্যে খালি বন্দী উপাদানটি বিচ্ছিন্ন করার আগে।

ফ্লুইড বিভাগ ডিসেম্বলি

• উপরের এবং নিম্ন বহুগুণ সরান (1) এবং (11)।
• বলটি অপসারণ করুন (2), "ও" রিং (3) (47) এবং বল সীট ​​(4)।
• তরল ক্যাপ সরান (5)।

দ্রষ্টব্য: শুধুমাত্র ডায়াফ্র্যাগ মডেলগুলি প্রাথমিক ডায়াফ্র্যাগ (6A) এবং ব্যাকআপ ডায়াফ্র্যাগ (6) ব্যবহার করে। ফ্লুইড সেকশন চিত্রণে aux iliary ভিউটি পড়ুন।

• স্ক্রু (10), ওয়াশার (9), ডায়াফ্র্যাগ (6A, 6) এবং ডায়াফ্র্যাগ ওয়াশার (7, 8) সরান।
  দ্রষ্টব্য: (23) ডায়াফ্র্যাগ রড পৃষ্ঠ স্ক্র্যাচ বা মার্চের করবেন না।

ফ্লুইড বিভাগের পুনরুদ্ধার

• বিপরীত ক্রম মধ্যে reassemble।
• পরিষ্কার এবং সব অংশ পরিদর্শন। প্রয়োজন হিসাবে নতুন অংশ সঙ্গে worn বা ক্ষতিগ্রস্ত অংশ প্রতিস্থাপন।
• লুব্রিকেট (23) ডায়াফ্র্যাগ রড এবং 25) গ্রীস সঙ্গে "Y" রিং।
• সহায়তাকারী ইনস্টলেশন সরঞ্জাম দিয়ে ডায়াফ্র্যাগ রড (23) সংশোধন করুন।
• বোল্ট এবং বাদামের চূড়ান্ত দৃঢ়তার পূর্বে, ডায়াফ্রাম (6A, 6) ডায়াফ্রামের বাঁক এড়ানোর জন্য তরল ক্যাপ (5) সঠিকভাবে সংযোজিত কিনা তা নির্ধারণ করুন।
• টেপলন ডায়াফ্রাম ব্যবহার করে মডেলগুলির জন্য: পাশে তিনটি রাবার ডায়াফ্র্যাগম (6), যা আয়ারসাইড "এয়ার চেম্বার" দিয়ে চিহ্নিত করা হয়, পাম্প শরীরের মুখোমুখি হয়।
• পাম্প শুরু করুন, সময়কালের জন্য এটি চালানোর পরে বন্ধন এবং sealing চেক করুন।

ইনস্টলেশন মাত্রা :
